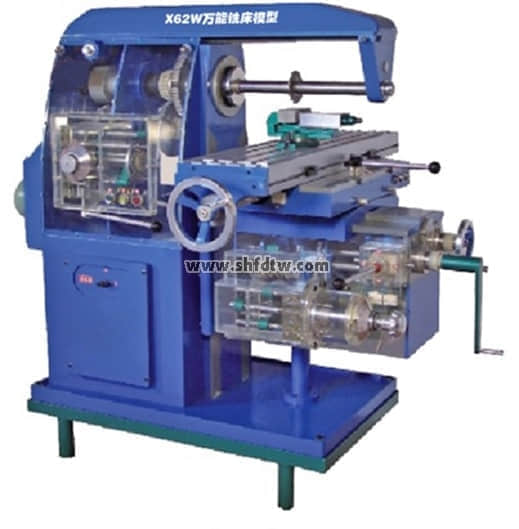

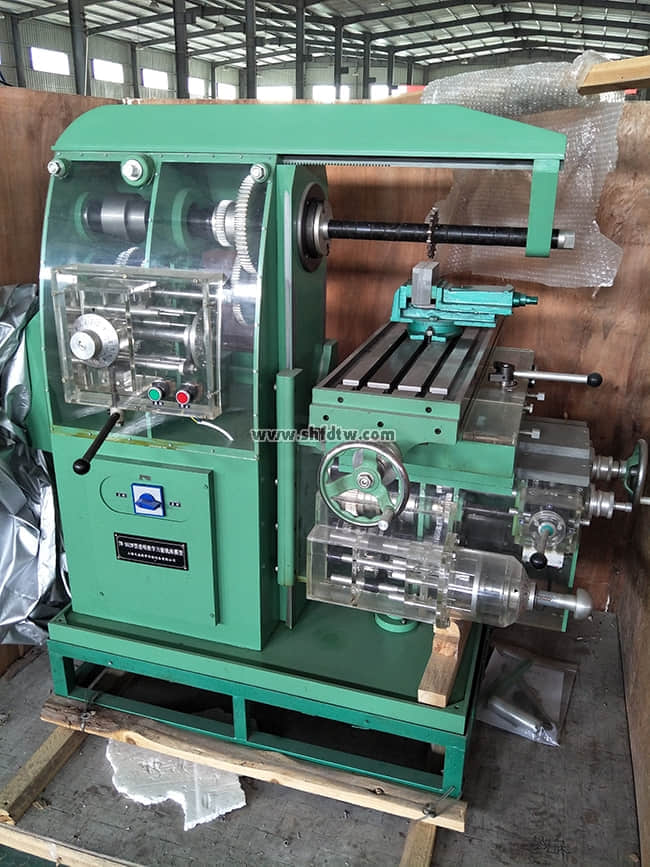

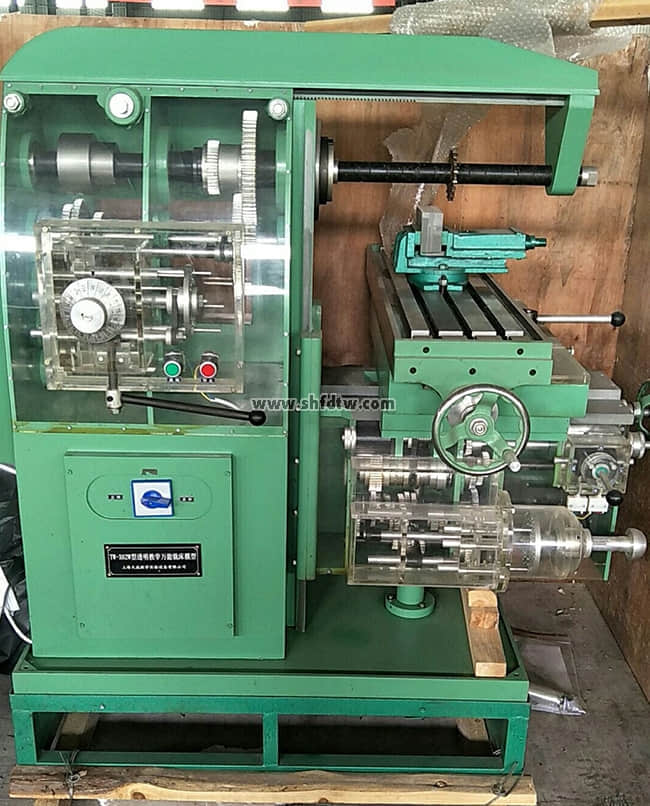

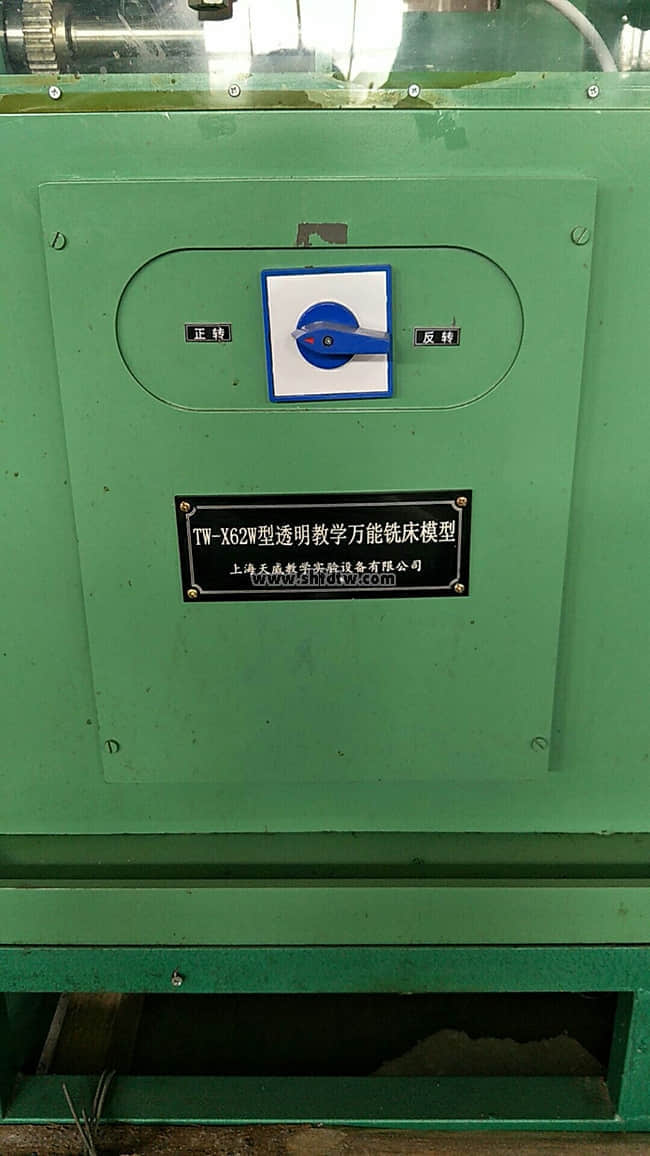

TW-X62W型透明教學萬能銑床模型

一、產品說明

透明教學萬能銑床模型制作從材料使用及精度標準上與實物有著本質的區別，如果采用1：1比例制作此模型，從模型整體鋼性以及傳動演示都不會是教學使用中理想的產品，而本公司生產制作的比例為0.75：1的模型，是我廠通過制作實踐以及學校及老師反映效果較滿意的制作比例。

二、產品特點

1、本產品選用透明有機玻璃，零件采用鋁件，能全透明地看到產品內部結構與動作。

2、所有解剖元件均能進行正常的機械運轉。

3、充分展示各個細微結構和機構裝配裝置

4、自動運轉、演繹產品運作過程，使學生很直觀的了解整體過程。

5、產品整體看上去美觀大方、形象逼真、各部件分布清楚、一目了然，具體轉動靈活、演示方便等特點。

6、機座由工程塑料制作，機床中工作臺上配備有機用虎鉗，機床傳動部分齒輪由尼龍與高強度鋁合金材料制成，撥叉是鋼件，換檔變速操作自如，能實現其自動走刀及快速走刀。我廠生產的機床模型經過反復的試驗和改進已基本上為定型產品。

三、技術參數

◆工作臺
1、工作臺工作面積（寬×長）	240mm×940mm
2、工作臺最大縱向行程
手動	510mm
機動	480mm
3、工作臺最大橫向行程
手動	180mm
機動	150mm
4、工作臺最大升降行程
手動	200mm
機動	180mm
5、工作臺最大回轉角度	+450
6、T形槽（寬度×距離×條數）	12×50×3
◆、主軸
1、主軸孔徑	29mm
2、主軸錐孔錐度	7：24
◆、部件間主要尺寸
1、主軸中心線至橫梁距離	120mm
2、主軸中心線至工作臺面間的距離
最大	250mm
最小	30mm
3、床身垂直導軌至工作臺中心距離
最大	350mm
最小	160mm
◆、機床動力、體積
1、主傳動電動機
功率	0.75KW
轉速	1450轉/分
2、進給電動機
功率	0.2KW
轉速	1450轉/分
3、機床外形尺寸（長寬高）	1750mm×1280mm×1350mm
