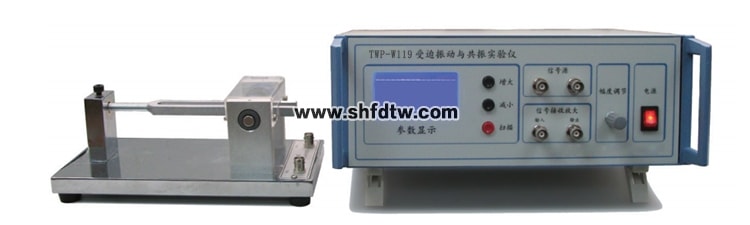

TWP-W119型 受迫振動與共振實驗儀

備注：可自動掃描測量共振頻率。選配件：雙蹤示波器2000元/套

受迫振動與共振現象在工程和科學研究中經常用到，如在建筑、機械等工程中，經常需要避免共振現象，以保證工程的質量，而在一些石油化工企業中，用共振現象線檢測液體密度和液體高度，所以受迫振動與共振是重要的物理規律，在物理和工程技術越來越受到重視。

本儀器用音叉振動系統作為研究對象，用電磁激振線圈的電磁力作為激振力，用電磁線圈作檢測振幅傳感器，測量系統振動振幅與驅動力頻率的關系，研究受迫振動與共振現象及其規律。

應用本儀器完成以下實驗：

1 ．研究音叉振動系統在周期性外力作用下振幅與強迫力頻率的關系，測量并繪制它們的關系曲線，求出共振頻率和振動系統振動的銳度（即 Q 值）；

2 ．音叉雙臂振動與對稱雙臂質量關系的測量，求音叉振動頻率（即共振頻率）與附在音叉雙臂一定位置上相同物塊質量的關系公式；

3 ．通過測量共振頻率的方法，測量一對附在音叉上物塊的未知質量；

4 ．在音叉改變振動結構及增加阻尼力情況下，測量音叉共振頻率及銳度，并進行比較。

本儀器具有物理現象明顯，實驗數據穩定可靠，與應用結合緊密等優點，可用于基礎物理實驗，設計研究性實驗和課堂演示實驗。

儀器主要技術參數：

1 ．音叉振動頻率 250Hz 左右；

2 ．低頻信號發生器 頻率可調范圍 200 － 300Hz ，分辨率 0.01Hz ，數字顯示；

3 ．交流電壓有效值顯示 量程 0 － 2000mV ，分辨率 1mV ；

4 ．配對質量塊 6 對，每對質量各不相同。
