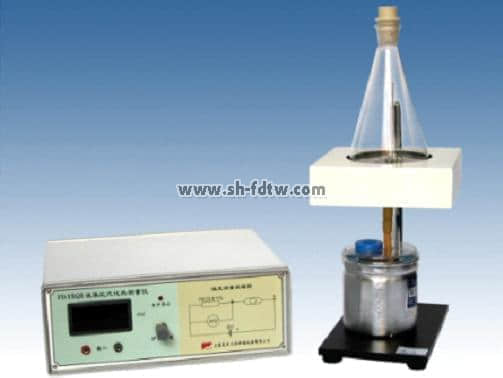

TW-YBQR型 液體比汽化熱測定儀

本儀器對傳統(tǒng)的液體比汽化熱實驗中的加熱、輸汽裝置進行了改進，避免蒸汽在傳輸過程中的熱量損失，減小了實驗誤差。對加熱電爐增加爐溫控制電路，便于控制水過激沸騰，并保證水蒸汽輸入量熱器的速率達到實驗要求。本實驗中量熱器采用聚苯乙稀發(fā)泡塑料填充進行絕熱，這比空氣絕熱的量熱器絕熱效果好。對溫度測量本儀器采用集成電路溫度傳感器 AD590(線性溫度傳感器)，實現了液體比汽化熱的非電量電測，較準確地測量水和其他液體的比汽化熱。

本儀器可以用于水的比汽化熱的測量，實驗測量的準確性和可靠性均很好?？梢杂糜诟咝；A物理熱學實驗。

應用本儀器主要完成以下實驗：

1.學習集成線性溫度傳感器 AD590的定標，熟悉用其精確測量溫度的實驗方法。

2.測量水的比汽化熱。

儀器主要技術參數：

1．交流輸入 200V±10%

2. 加熱功率 300W

3．爐溫電壓 80V-200V 連續(xù)可調

4．數字電壓表 四位半數字電壓表 量程 2V，分辨率 0.1mV 準確度 ±0.03%

5．集成溫度傳感器AD590 線性工作電壓 4.5V-20V，靈敏度： 1uA/℃

6．取樣電阻1000Ω±1%(或1000±10Ω)
