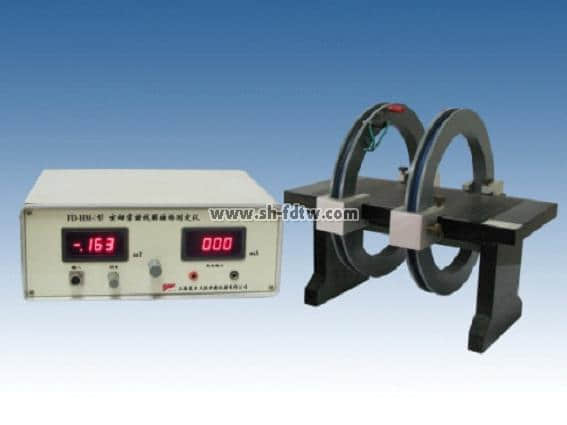

TW-HM-I型 亥姆霍茲線圈磁場測定儀

亥姆霍茲線圈磁場測定是綜合性大學和工科院校物理實驗教學大綱中的重要實驗之一。該實驗可以學習和掌握弱磁場測量方法，證明磁場迭加原理，根據教學要求描繪磁場分布等。傳統的亥姆霍茲線圈磁場測量實驗，一般用探測線圈配以指針式交流電壓表測量磁感應強度。由于線圈體積大，指針式交流電壓表等級低等原因，測量的誤差較大。

近年來，在科研和工業中，集成霍耳傳感器由于體積小，測量準確度高，易于移動和定位，所以被廣泛應用于磁場測量。例如， 95A型集成霍耳傳感器就是一種高靈敏度的優質磁場傳感器，用它探測載流線圈及亥姆霍茲線圈的磁場，準確度比用探測線圈高得多。用高靈敏度集成霍耳傳感器測量弱交、直流磁場的方法已在科研與工業中廣泛應用。

本儀器采用先進的 95A型集成霍耳傳感器作探測器，用直流電壓表測量傳感器輸出電壓，探測亥姆霍茲線圈產生的磁場，測量準確度比探測線圈優越得多，儀器裝置牢靠，實驗內容豐富。

本儀器經復旦大學物理實驗教學中心使用 ,取得良好的教學效果。

應用該儀器可以完成以下實驗：

1． 測量單個載流圓線圈軸線上各點磁感應強度，把測量的磁感應強度與理論計算值比較；

2． 測量亥姆霍茲線圈在間距分別為線圈半徑的不同倍數時，軸線上的磁場分布，并進行比較，進一步證明磁場迭加原理；

3． 描繪載流圓線圈及亥姆霍茲線圈的磁場分布；

儀器主要技術參數：

1． 高靈敏度毫特斯拉計 量程 0－2 mT ， 分辨率 0.001mT

2． 直流穩流電源 量程 50－400mA（線圈并接） 穩定度 1％

3．亥姆霍茲 線圈 匝數 500匝，外徑21cm，內徑19cm

4．磁感應強度測量 誤差 <5％
