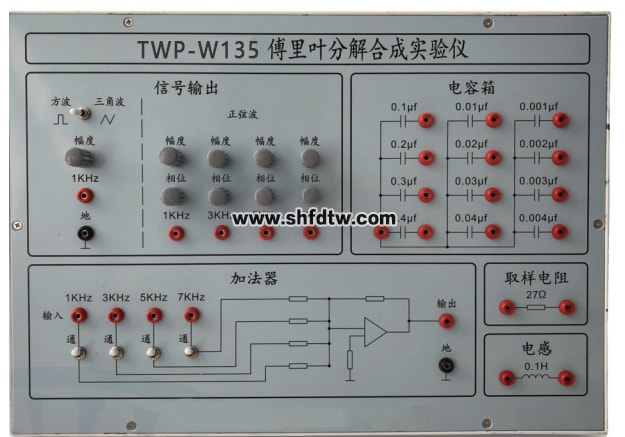

TWP-W135型 傅里葉分解合成儀

任何一個周期性函數都可以用傅里葉級數來表示，這種用傅里葉級數展開并進行分析的方法在數學、物理、工程技術等領域都有廣泛的應用。例如要消除某些電器、儀器或機械的噪聲，就要分析這些噪聲的主要頻譜，從而找出消除噪聲的方法；又如要得到某種特殊的周期性電信號，可以利用傅里葉級數合成，將一系列正弦波形合成所需要的電信號等。

由我公司生產的 TWP-W135型傅里葉分解合成儀利用串連諧振電路，對方波電信號進行頻譜分析，測量基頻和各階倍頻信號的振幅以及它們之間的相位關系，然后將此過程逆轉，利用加法器將一組頻率倍增而振幅和相位均可調節的正弦信號合成方波信號。通過該實驗學生可以加深理解傅里葉分解和合成的物理意義，了解串連諧振電路的某些基本特性及其在選頻電路中的應用。

應用該實驗儀可以完成以下實驗：

1.方波的傅里葉分解。

2.將一組奇數倍頻正弦波合成方波。

3.進行三角波的分解和合成。

儀器主要技術參數：

1．方波信號 頻率：1KHz 幅度：0.4－3V 連續可調 輸出阻抗 <12

2．三角波信號 頻率：1KHz 幅度：0.4－2V 連續可調 誤差：<3％

3．正弦波信號 頻率：1KHz 誤差：<3％ 幅度：0－1.5V 連續可調

頻率：3KHz 誤差：<2％ 幅度：0－1V 連續可調

頻率：5KHz 誤差：<1％ 幅度：0－0.6V 連續可調

頻率：7KHz 誤差：<1％ 幅度：0－0.6V 連續可調
