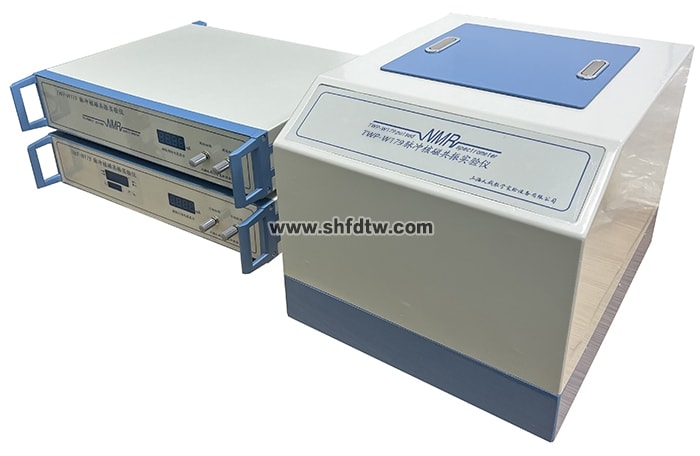

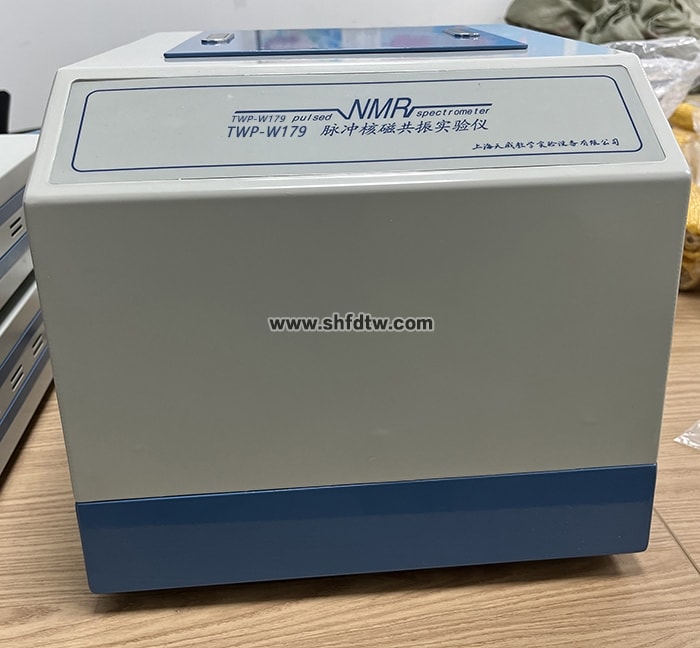

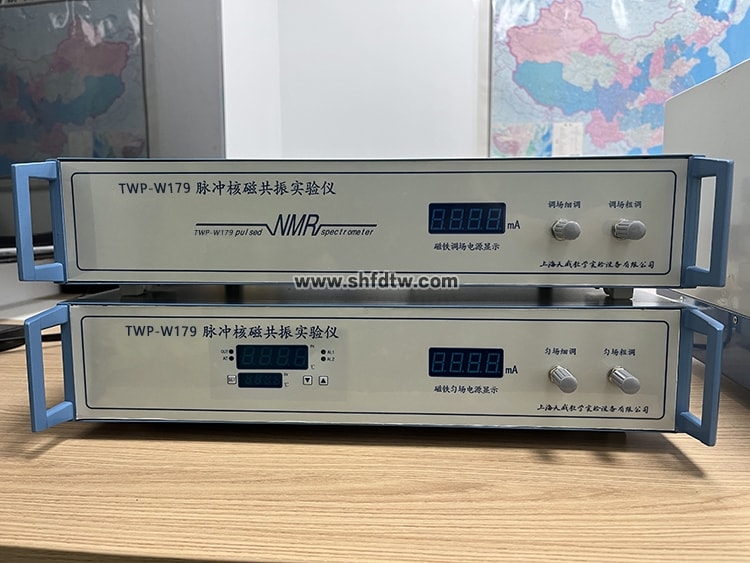

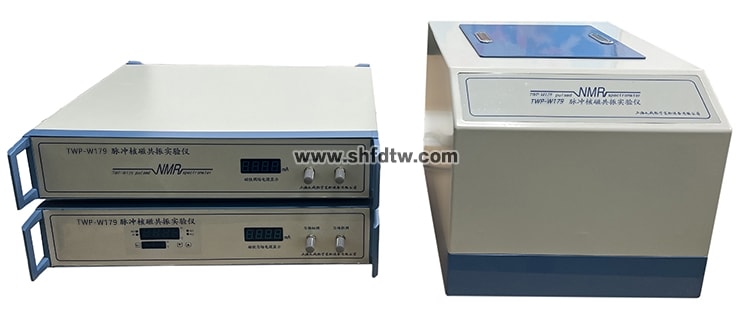

TWP-W179型 脈沖核磁共振實驗儀

脈沖傅立葉變換核磁共振采用脈沖射頻場作用到核系統上，觀察核系統對脈沖的響應，并利用快速傅立葉變換（ FFT ）技術將時域信號變換成頻域信號，這相當于多個單頻連續波核磁共振波譜儀在同時進行激勵，因此在較大范圍內就可以觀察到核磁共振現象，并且信號幅值為連續波溥儀的兩倍，目前絕大部分核磁共振波譜儀采用脈沖法，而核磁共振成像儀則清一色地采用脈沖法。

由上海天威教學儀器設備有限公司生產的 TWP-W179 型脈沖核磁共振實驗儀在復旦大學物理實驗室多年研究的基礎上改進提高完成，該儀器采用 DDS 數字合成技術作脈沖發射源，磁鐵恒溫采用 PID 控制技術，實驗數據穩定可靠、測試方便、實驗內容豐富，可以用于高等院校專業物理課程的近代物理實驗以及設計性研究性實驗，也可以用于核磁共振基本參數測試使用。

技術指標

1.調場電源 最大電流 0.5A 電壓調節 0-6.00V

2.勻場電源 最大電流 0.5A 電壓調節 0-6.00V

3.共振頻率 20.000MHz

4.磁場強度 0.470T 左右

5.磁極直徑 100mm

6.磁極間隙 20mm

7.磁場均勻度 20ppm （10mm*10mm*10mm）

8.恒溫溫度 36.50 ℃

9.磁場穩定度 磁體恒溫 4 小時磁場達到穩定，每分鐘拉莫爾頻率漂移小于 5Hz

實驗項目

1.了解脈沖核磁共振的基本實驗裝置和基本物理思想，學會用經典矢量模型方法解釋脈沖核磁共振中的一些物理現象。

2.學會用自由感應衰減（ FID ）信號和自旋回波（ SE ）信號測量表觀橫向弛豫時間 T2*和橫向弛豫時間 T2，分析磁場均勻度對信號的影響。

3.學習用反轉恢復法測量縱向弛豫時間 T1。

4.定性了解弛豫機制，通過實驗觀察順磁離子對核弛豫時間的影響。

5.測量不同濃度下硫酸銅溶液對應的橫向弛豫時間 T2，測定 T2隨 CuSO4濃度的變化關系。

6.測量二甲苯樣品的相對化學位移。
