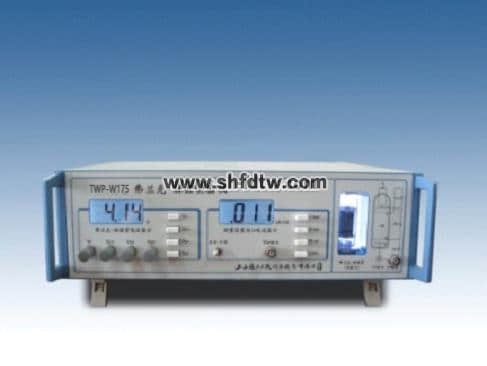

TWP-W175型 弗蘭克－赫茲實驗儀

本實驗儀是用于重現 1914 年夫蘭克和赫茲進行的低能電子轟擊原子的實驗設備。實驗充分證明原子內部能量是量子化的。學生通過實驗建立原子內部能量量子化的概念，并能學習夫蘭克和赫茲研究電子和原子碰撞的實驗思想和實驗方法。

本實驗儀為一體式實驗儀，設計緊湊，面板直觀，功能齊全，操作方便。提供給夫蘭克—赫茲管用的各組電源電壓穩定，并且采用琴鍵開關切換調節，測量微電流用的放大器有很好的抗干擾能力。實驗儀能夠獲得穩定優良的實驗曲線，實驗儀采用面板開窗后加背光板的形式，可以讓學生清楚觀察到弗蘭克 - 赫茲管的結構。

本實驗儀適用于大專院校開設近代物理實驗和普通物理實驗，也可以作為原子能量量子化教學的演示實驗。

應用該儀器可以完成以下實驗：

1 ．通過示波器觀察板極電流與加速電壓的關系曲線，了解電子與原子碰撞和能量交換的過程。

2 ．通過主機的測量儀表記錄數據，作圖計算氬原子的第一激發電位。

儀器主要技術參數：

1. 測量波峰個數 大于等于 7 個

2. 弗蘭克 - 赫茲管 雙柵柱面型四極式弗蘭克 - 赫茲管，充氬氣，背光板照明，面板開窗，可清楚觀察管結構

3. 燈絲電壓 VF 1.25V-5V ，連續可調 , 三位半液晶表顯示

4. 控制柵電壓 VG1K 0V-6V, 連續可調，三位半液晶表顯示

5. 加速柵電壓 VG2K 0V-90V ，連續可調，三位半液晶表顯示

6. 減速電壓 VG2P 1.25V-15V ，連續可調，三位半液晶表顯示

7. 板極微電流測量 1uA ， 0.1uA ， 10nA ， 1.0nA 四檔，三位半液晶表顯示

8. 微電流測量范圍 0.001nA-1.999uA
