TW-ZN4157《塑料模具設計與制造》智能控制陳列柜
《塑料模具設計與制造》陳列柜是模具設計與制造專業的一門主干專業技術課。本課程是以教育部高教司《關于加強高職高專人才培養工作的若干意見》等文件對高職高專人才培養的要求為指導思想，按專業服從市場，課程服務于專業的原則，積極進行課程教學改革。采用多種素材和媒體手段，系統地分析塑料及模塑成型加工方法、模塑成型原理、模塑成型設備、塑料模具設計。重點講述注射模、壓縮模、壓注模、熱流道模具等先進模具。
陳列柜共分十二個柜和一個電腦控制臺，進行多媒體動畫演示。由PC電腦軟件控制順序或任選播放三維動畫同步模型演示模具功能原理。本套陳列柜80多件塑料模具均采用高強度硬聚氯材料制作而成，各種模具均可進行拆分裝配。
主要特點：

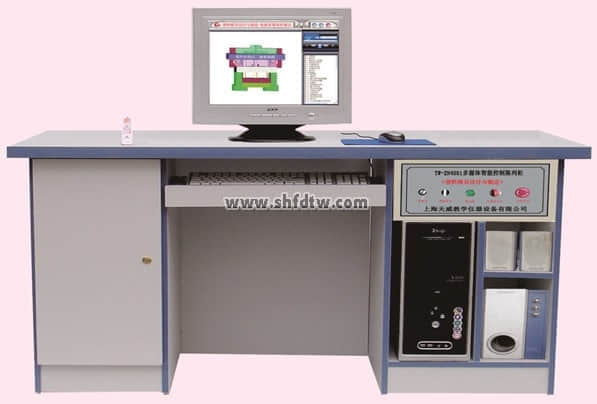

1、控制臺配置：塑料模具動畫仿真軟件一套(包含85件模具動畫)、硬件一套；電腦主機1臺，17寸顯示器1臺， 電腦桌1張、喇叭1對、電腦攻放1臺，電腦遙控器1只。
2、控制軟件：采用天威陳列柜專用播放軟件，實現圖像、模型同步動作，采用多種播放方案（如下一首、上一首、停止等）；也可實現任選和順序動作。
3、控制方式：采用鼠標和遙控器控制。
4、本套陳列柜85模型均采用二維/三維動畫圖象配合陳列柜上的內容在電腦上演示各種模具的功能和原理(如模具開模、閉模、出制件的全過程)。
5、控制動作過程：如要對某件模具進行了解，只需按遙控器上的數字鍵或用鼠標在天威控制仿真軟件上直接選中某號模型，按確認后，電腦控制仿真軟件上開始播放此模型動畫圖像，通過圖像運動就可了解本模具的特點及功能。
《塑料模具設計與制造》陳列柜各柜內容如下：
|

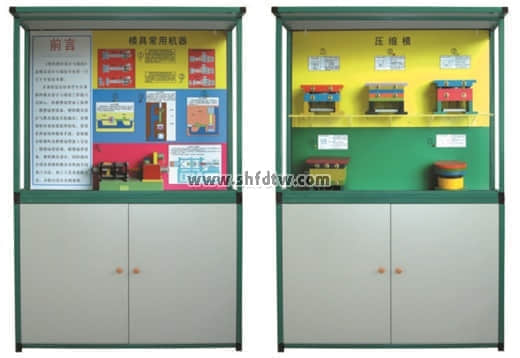

第一柜、模具常用機器
|
1、螺桿式注射機注射成型原理示意、2柱塞式注射機注射成型原理示意、3注塑機、4注射機的種類和特點（臥式、立式、角式2件）所有模型均采用二維/三維動畫圖象配合陳列柜上的內容在電腦上演示各種模具的功能和原理(如模具開模、閉模、出制件的全過程)。同時配合聲音解說，生動形象。
|
|
第二柜壓縮模
|
1溢式壓縮模、2不溢式壓縮模、3半溢式壓縮模、4固定式壓縮模、5移動式壓縮模
|
|

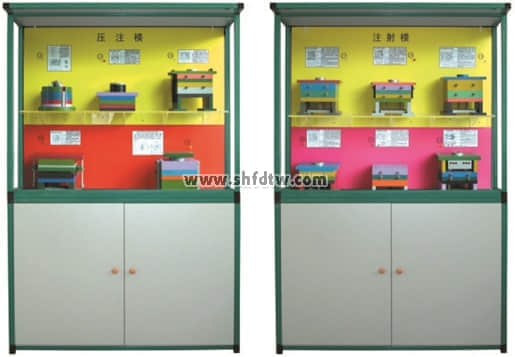

第三柜壓注模
|
1移動式壓注模之一、2移動式壓注模之二、3固定式壓注模、4液壓機用的上擠固定式壓注模、5上擠固定式壓注模、
|
|
第四柜注射模
|
1單分型面注射模、2雙分型面注射模、3帶活動鑲塊的注射模、4側向分型抽芯注射模、5自動卸螺紋的注射模、6、熱流道注射模
|
|

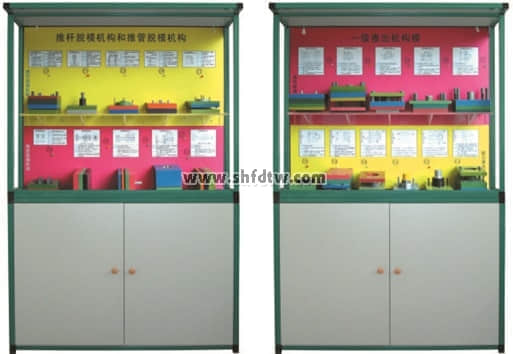

第五柜推桿脫模機構和推管脫模機構
|
1推桿脫模機構(板狀)、2推桿脫模機構（錐形）、3推桿脫模機構（蓋殼類）、4推桿脫模機構（頂出耳）、5推桿脫模機構（加強筋）、6推桿脫模機構（嵌件）、7推管脫模機構（銷式）、8推管脫模機構（臺肩式）、9推管脫模機構（大軸肩）、10推管脫模機構（型芯）
|
|
第六柜一級推出機構模
|
1推塊推出機構、2推件板推出機構（動、定模）、3推件板推出機構（頂桿式）、4推件板推出機構（定距式）、5推件板推出機構（反向式）、6推件板推出機構（鑲?cè)胧剑?/span>7推件板推出機構（彈簧力）、8聯合推出機構1、9聯合推出機構2、10聯合推出機構3、
|
|

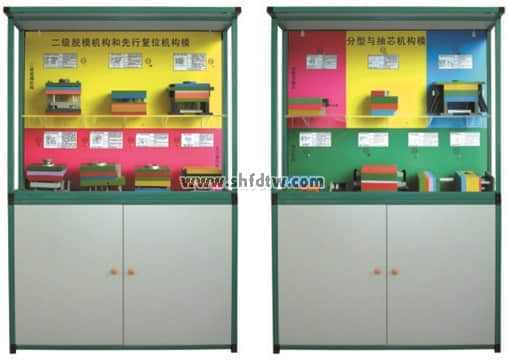

第七柜二級脫模機構和先行復位機構模
|
1三角滑板塊式二次推出機構、2彈簧式二級推出機構、3擺桿拉鉤式二級推出機構、4擺鉤式雙推出二級推出機構、5楔形—擺桿先行復位機構、6楔形—三角滑塊先行復位機構、7連桿先行復位機構
|
|
第八柜分型與抽芯機構模
|
1斜銷分型與抽芯機構、2彎銷分型與抽芯機構、3斜槽導板分型與抽芯機構、4液壓或氣壓抽芯機構、5彎銷內側抽芯機構、6齒條固定在推出機構上的抽芯機構、7齒條固定在定模上的抽芯機構
|
|

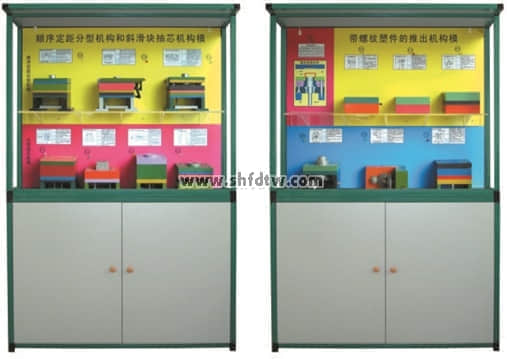

第九柜順序定距分型機構和斜滑塊抽芯機構模
|
1彈簧螺釘式順序定距分型機構、2擺鉤式定距分型拉緊機構、3導柱式定距分型拉緊機構、4斜滑塊外側分型抽芯機構、5斜滑塊內側分型抽芯機構、6斜桿導滑的外側分型抽芯機構、7斜桿導滑的內側分型抽芯機構
|
|
第十柜帶螺紋塑件的推出機構模
|
1螺紋脫模機構、2手動脫離螺紋機構、3手動脫離螺紋型芯機構、4手動脫離螺紋型環機構、5齒輪齒條脫螺紋機構、6模內手動脫螺紋及塑件機構、7直角式注射機的螺紋型芯脫出機構
|
|

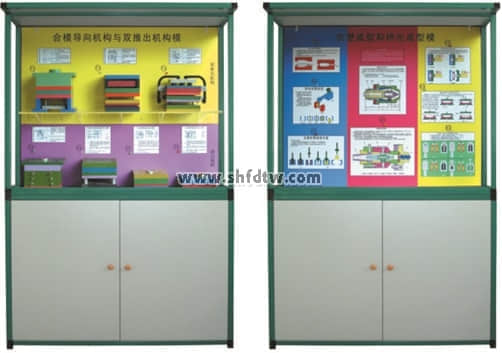

第十一柜合模導向機構和雙推出機構模
|
1導柱導向機構、2錐面定位機構、3彈簧式雙推出機構、4杠桿式雙推出機構、5氣動式雙推出機構、6利用差動式推桿切斷點澆口凝料、7利用推板切斷點澆口凝料、8利用推件板切斷點澆口凝料
|
|
第十二柜吹塑成型模
|
1中空吹塑模具、2擠吹成型模、3、注塑吹塑成型示意4真空壓縮空氣成型、5擠出吹塑中空成型原理示意圖、6標準成型法過程示意7、ASB式一步法注拉吹成型示意
|
所有模型均采用二維/三維動畫圖象配合陳列柜上的模型在電腦上演示各種模具的功能和原理(如模具開模、閉模、出制件的全過程)。
主要技術參數：
1、輸入電源：AC220V±10%（單相）50HZ
2、工作環境： -10℃±40℃
3、功率：0.5kw
4、動畫演示功能：利用二維/三維動畫效果來演示各種塑料模具的功能和原理。
5、陳列柜尺寸：1250×430×1780ｍｍ，陳列柜上下柜采用彩色鋁塑鋼制作，造型美觀，堅固耐用。
