TW-XQ139新能源汽車電機及控制器實驗裝置

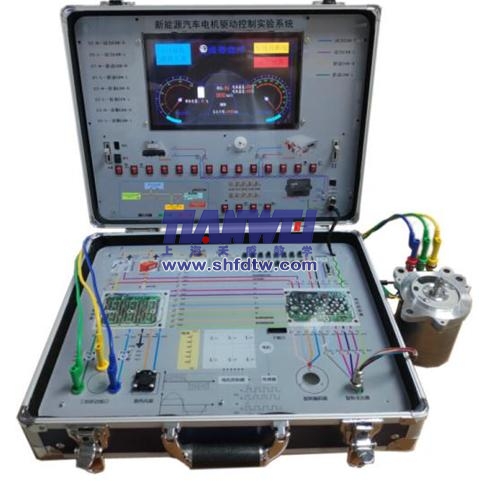

外形圖樣

電機及控制器參數

產品特點：

?支持無傳感器矢量控制，同時兼容旋轉變壓器、光電編碼器、霍爾傳感器等類型轉速/位置傳感器

專利水冷散熱技術，功率密度高達10kVA/kg以上，高可靠性硬件，提供8年/15萬公里質保

?自動代碼同時生成基礎軟件與應用軟件，無需手動集成；

?模型自動優化配置，無需手動設置配置參數；

?功能強大的界面，可直接從模型訪問并配置整個基礎軟件；

后臺自動調用編譯器，無需手動干預；

通信：CAN 2路；RS2321路

標定：支持CCP，ASAP標準，支持MeCa、INCA、CANape、Vision等標定工具實時在線標定

程序下載/激活：基于CAN總線的Bootloader功能

自動代碼生成 ：一鍵式自動代碼生成無需手工代碼編程，后臺自動調用編譯器，無需手動干預

項目參數

?額定電壓384V

?額定電流150A

?峰值電流300A

?額定容量60kVA

?最大容量100kVA

?適配電機種類永磁同步電機、無刷直流電機

?適配電機額定功率30kW~70kW

?控制器重量＜10kg

?控制算法矢量控制

?運行模式扭矩模式、轉速模式

?通信方式CAN總線

?工作環境溫度-40℃~+65℃（55℃以上降額運行）

?冷卻方式水冷

?防護等級IP66

功能要求：

1.系統具備電機控制器、電機等電機控制系統必備硬件，并具備整車控制器、電池管理系統、組合儀表等與電機控制器控制相關的模擬系統；

2.電機控制器、電池管理系統、整車控制器、組合儀表之間通過高速CAN總線進行連接，組成動力CAN總線網絡；

3.電機控制系統具備有電機控制器、永磁同步電機、旋轉編碼器、旋轉變壓器、電機溫度傳感器、電流傳感器、預充電電路、主接觸器電路、主動散熱模擬設備等相應的硬件資源，能進行溫度傳感器、旋轉編碼器、旋轉變壓器、電流傳感器、相電流、相電壓、直流母線電流/電壓等信號的測量；具有傳感器等故障設置功能，能觀察傳感器失效情況下電機控制器的控制策略等；
