?振動篩板萃取實驗裝置
- [產品分類]：化工原理實驗裝置
- [規格型號]：TW-HY124
- [產品價格]：詢價
- [參數下載]：
- [聯系電話]：021-55884002
- [QQ]：
- [微信]：
- 已有 4893 人關注該產品
產品詳情

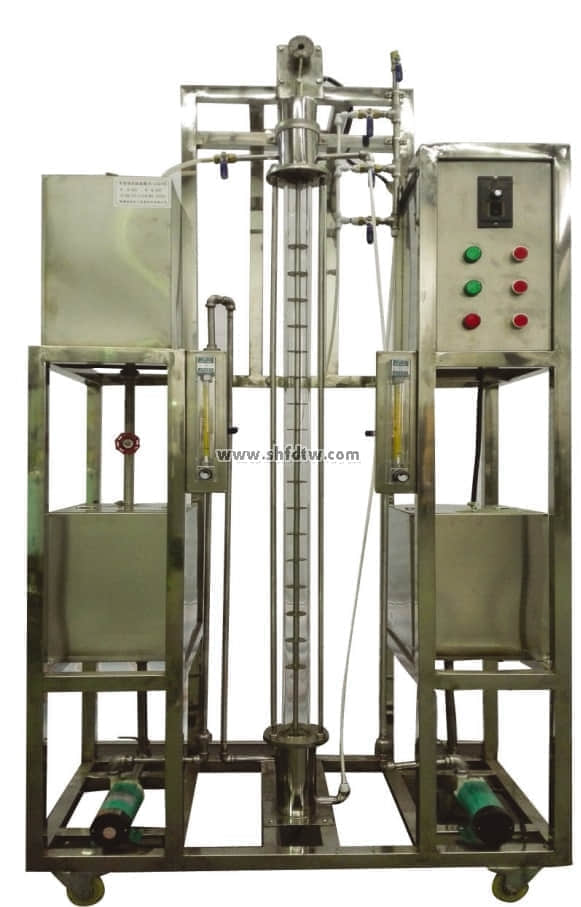

TW-HY124振動篩板萃取實驗裝置
裝置特點
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4、塔節采用優質無機玻璃制作，視覺效果好，方便學生觀察。
5、塔內構件及管道均由304不銹鋼材質制作。
6、裝置設計可360度觀察，實現全方位教學與實驗。
裝置功能
1、了解振動篩板萃取實驗裝置的構造和應用。
2、測定萃取效率。
3、掌握振動頻率與萃取效率的相互關系。
設計參數
常溫、常壓操作。
萃取塔轉動頻率：20—250r/min。
傳質單元數 NOE：0.4—3.0。
傳質單元高度HOE：0.3—2.0m。
體積總傳質系數,KYea：2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。
水流量：1.6～16 L/h。
煤油流量：1.6～16 L/h。
公用設施
水：裝置自帶不銹鋼水箱，連接自來水接入。
電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：水—煤油—苯甲酸。
外配設備、藥品：煤油—苯甲酸、Na(OH)2標準液、化學分析儀。
主要設備
304不銹鋼水箱：250*250*250mm三個。
萃取塔全為玻璃制作。直徑為φ45mm，高度為1200mm。共20塊篩板組成，周圍用螺桿固定。能很好的觀察到實驗的全過程。
定位器：倒U狀 ，直徑φ10mm，304不銹鋼材質。
可調速電機：電壓AC220V，功率60W，電機的振動轉速由電位器手動調節（帶限速裝置）。
LZB-4水轉子流量計：流量范圍1.6～16L/h。
宇電AI501數字轉數顯示儀。
宇電AI702M多路溫度顯示儀。
轉速傳感器：霍爾開關。
Pt100鉑電阻溫度傳感器 ：0—100℃。
MP型磁力驅動泵（兩臺）：功率30Ｗ，揚程8m。
正泰電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼管路、管件及閥門。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架1200*500*2000m（長×寬×高），帶腳輪及禁錮腳。
測控組成
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
振動頻率
|
霍爾開關
|
轉數顯示儀
|
調速器
|
|
水流量
|
轉子流量計
|
轉子流量計
|
手動閥門
|
|
油流量
|
轉子流量計
|
轉子流量計
|
手動閥門
|
|
溫度
|
PT100鉑電阻
|
數字溫度計
|
無
|
