篩板塔精餾實驗裝置

[產品分類]：化工原理實驗裝置: [規格型號]： TW-HY120
[產品價格]：詢價: [參數下載]：
[聯系電話]：021-55884002: [QQ]：; [微信]：
已有 3738 人關注該產品

產品詳情

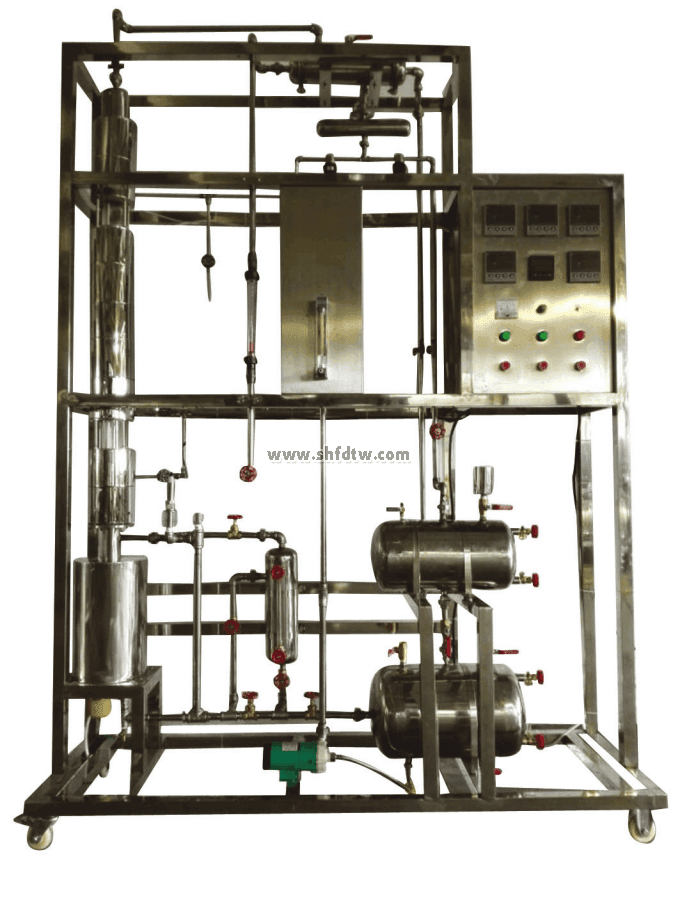

TW-HY120篩板塔精餾實驗裝置

裝置特點
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、塔主體、冷凝器和儲槽均采用304不銹鋼制造，每層篩板塔節都用法蘭連接均可拆卸，工藝精細，制作精良。
4、進料液與塔釜殘液換熱，實現廢熱再利用，體現精餾過程要充分利用熱能的工程化概念。
5、手動方式精確控制回流比，可實現全回流和部分回流操作。
6、采用結構上的巧妙設計控制塔釜液位，以避免電加熱器干燒。
7、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
8、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能
1、了解板式塔的基本構造，精餾設備流程及各個部分的作用，觀察精餾塔工作時塔板上的水力狀況。
2、學會識別精餾塔內出現的幾種操作狀態，并分析這些操作狀態對塔性能的影響。
3、學習精餾塔性能參數的測量方法，并掌握其影響因素。
4、學習在全回流和部分回流條件下精餾塔效率的測定方法。
5、改變操作條件，確定精餾塔的穩定時間和塔內溫度分度分布。

設計參數
常壓操作。
精餾塔：不銹鋼篩板塔,開孔率6%
全回流：塔板效率30%--60%、單板效率50%。
部分回流：塔板效率40%--80%、單板效率40%。
上升蒸汽量：2 L/h。
回流比：4--∞。
塔頂濃度≥80%

公用設施
水：裝置需冷卻水，自來水通過裝置接口及轉子流量計進入塔頂?shù)睦淠骱笈懦觥?/span>
電：電壓AC220V，功率3.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：乙醇—正丙醇，外配設備：阿貝折光儀、超級恒溫器、乙醇—正丙醇（用戶自配）。

主要設備
304不銹鋼塔體（篩板）：φ57×1000mm（篩板數10塊），可拆卸，板間距100mm,開孔率6%,單溢流降液管,高硼硅玻璃塔段兩個：φ60×100mm。
冷凝器：304不銹鋼，列管式，φ89×300mm。
塔釜：304不銹鋼，容積10L，加熱功率2.0KW，自動控溫。
進料罐：容積約15L，分流罐：容積約3L，出料罐：容積約8L；304不銹鋼。
液位計傳感器，500mm插入式液位計，MP-20RM防腐型磁力泵，進料量：2.5-25L/h。
溫度傳感器：Pt100，顯示精度0.1℃，插入長度可調整，直徑3mm，檢測精餾塔塔底、塔體及塔頂溫度。
回流系統：由2個24V電磁閥和時間繼電器控制回流比。
宇電AI704M多路溫度顯示儀。
宇電AI518溫度控制儀，（帶手動功能）。
宇電AI501H回流比控制顯示儀。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼管路、管件及閥門。
304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架1500*550*2200mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

變量	檢測機構	顯示機構	執行機構
進料流量	磁力泵	轉子流量計	手動調節
回流比	回流比繼電器	回流比控制顯示儀	手動
液體溫度	PT100鉑電阻	數字溫度儀表	無
塔釜溫度	PT100鉑電阻	數字溫度控制儀	固態調壓模塊
