化工傳熱綜合實驗裝置

[產品分類]：化工原理實驗裝置: [規格型號]：TW-HY114
[產品價格]：詢價: [參數下載]：
[聯系電話]：021-55884002: [QQ]：; [微信]：
已有 6427 人關注該產品

產品詳情

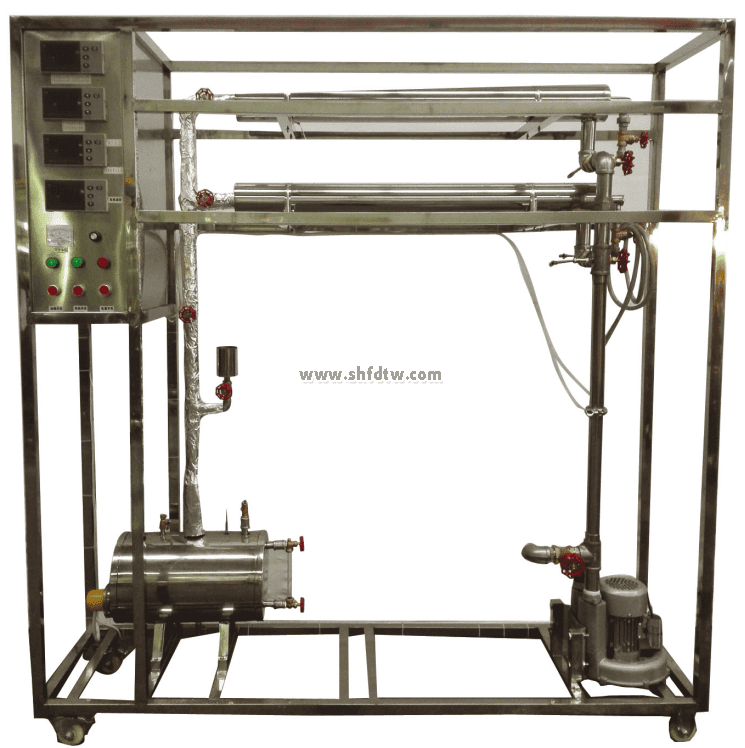

TW-HY114化工傳熱綜合實驗裝置

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、本給熱系數測定實驗裝置以空氣和水蒸汽為介質，采用水蒸汽-空氣換熱體系，數據測量準確，實驗效果理想，自動化程度高。
4、整套實驗裝置可根據用戶要求，選擇采用光滑管與強化換熱管，進行兩種換熱形式的效果對照。
5、采用工業化自動蒸汽發生器提供蒸汽源，操作簡潔、方便，更為安全。
6、蒸汽發生器設計有安全水封，消除安全閥失靈帶來的安全隱患。
7、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。
8、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能
1、通過對空氣-水蒸氣簡單套管換熱器的實驗研究，掌握對流傳熱系數的測定方法，加深對其概念和影響因素的理解。并應用線性回歸分析方法，確定關聯式Nu=ARemPr0.4中常數A、m的值。
2、通過對管程內部插有螺旋線圈的空氣—水蒸氣強化套管換熱器的實驗研究，測定其準數關聯式Nu=BRem中常數B、m的值和強化比Nu/Nu0，了解強化傳熱的基本理論和基本方式。
3、求取簡單套管換熱器、強化套管換熱器的對流傳熱系數αi總傳熱系數Ko。
4、了解熱電偶、熱電阻溫度計的使用。

設計參數
普通傳熱管：
空氣流量:4-40m3/h，空氣溫度：常溫-60℃，常壓操作。
雷諾準數Re:104—5*104，努塞爾準數Nu：40-120，普蘭德準數Pr：0.7。
對流傳熱系數αi：50-150 W/m2·℃。
強化傳熱管：
空氣流量：4-40m3/h，空氣溫度：常溫-60℃，常壓操作。
雷諾準數Re：104—5*104，努塞爾準數Nu：40-120，普蘭德準數Pr：0.7。
對流傳熱系數αi：100-200 W/m2·℃；強化比：1.3--2.0。

公用設施
水：裝置自帶304不銹鋼自動蒸汽發生器，連接自來水，實驗時水蒸氣進入換熱器。
電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：空氣來自風機（自帶氣源）。
實驗物料：水蒸汽---空氣，外配設備：無。

主要設備
普通傳熱管：內管內徑d=18mm，內管外徑De=20mm（紫銅管)。
外管內徑d=52mm,外管外徑De=57mm（304不銹鋼管），管長1200mm。
強化傳熱管：內管內徑d=18mm，內管外徑De=20mm（紫銅管，內附螺旋線圈)。
外管內徑d=52mm，外管外徑De=57mm（304不銹鋼管）管長1200mm。
加熱釜：304不銹鋼，加熱功率3.0KW。配帶安全閥。
孔板流量計，孔板喉徑：Φ25mm，風壓傳感器0～10KPa。
宇電AI704M多路數字溫度顯示儀。
宇電AI702M多路數字溫度顯示儀。
宇電AI501壓差數字顯示儀。
宇電AI518溫度控制儀（帶手動功能）。
K型熱電偶溫度傳感器7支。
鼓風機：旋渦氣泵,功率 550W，最大流量70m3／h。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼管路、管件及閥門。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

變量	檢測機構	顯示機構	執行機構
風量	孔板流量計	壓差顯示儀	手動調節
蒸汽溫度	PT100鉑電阻	溫度控制顯示儀	固態調壓模塊
溫度	K型熱電偶	數字溫度儀	無
