板式塔流體力學演示實驗裝置
- [產品分類]：化工原理實驗裝置
- [規格型號]：TW-HY104?
- [產品價格]：詢價
- [參數下載]：
- [聯系電話]：021-55884002
- [QQ]：
- [微信]：
- 已有 5577 人關注該產品
產品詳情

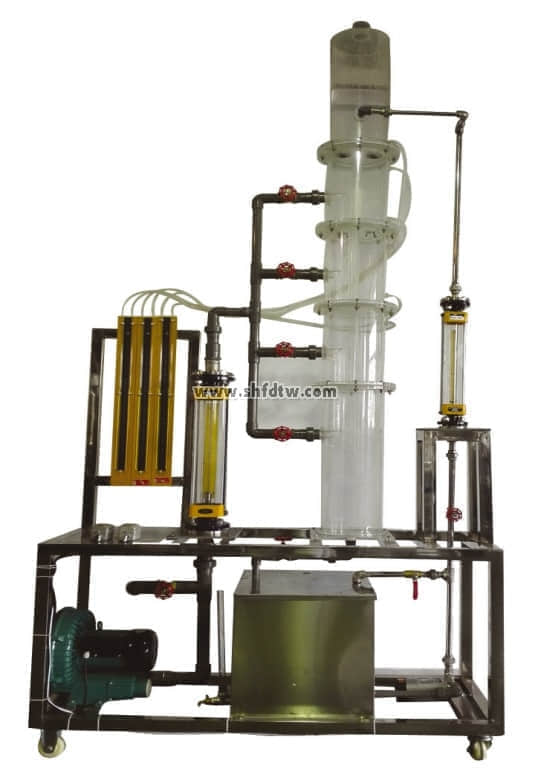

TW-HY104板式塔流體力學演示實驗裝置
裝置特點
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、本實驗裝置塔體部分采用全透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。
4、分別采用三種（篩板、浮閥、泡罩）不同的經典塔板，有助于開闊學生視野。
5、塔體進氣位置可調，可驗證不同塔板的泛塔氣速。
6、裝置設計可360度觀察，實現全方位教學與實驗。
裝置功能
1、了解板式塔的基本構造，觀察板式塔工作時塔板上的水力狀況。
2、學會識別板式塔內出現的幾種操作狀態，并分析這些操作狀態對塔性能的影響。
3、測定不同類型板式塔（篩板、浮閥、泡罩）的水力學特性，并了解其特點。
設計參數
常壓、常溫操作。
板式塔：篩板、浮閥、泡罩。
篩板、浮閥、泡罩塔板壓降：1-5KPa。
液體流量：25-250L/h。
氣體流量：4-40 m3/h。
公用設施
水：裝置自帶水箱循環使用。
電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：空氣來自風機（自帶氣源）。
實驗物料：水---空氣，外配設備：無。
主要設備
有機玻璃塔體（篩板、浮閥、泡罩）：φ200×2000mm ，板間距300mm。
塔底水封槽：500×400×400 mm，304不銹鋼材質，水可自動放凈。
液體轉子流量計：LZB-15， 25—250 L/h。
氣體轉子流量計：LZB-40， 4—40 m3/h。
篩孔板：φ3mm孔，等腰三角形排列，開孔率 5.5%。
泡罩板：φ50 泡罩3個。
浮閥板：φ39標準F型浮閥3個，最小開度2.5，最大開度8.5。
U型型管壓差計，±3000Pa。
鼓風機：旋渦氣泵,功率 750W，最大流量72m3/h。
接觸器、開關、漏電保護空氣開關。
304不銹鋼管路、水箱、管件及閥門。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架1300*550*2200mm(長×寬×高)，帶腳輪及禁錮腳。
測控組成
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
液體流量
|
轉子流量計
|
就地顯示
|
手動
|
|
氣體流量
|
轉子流量計
|
就地顯示
|
手動
|
|
塔體壓降
|
U型管壓力計
|
就地顯示
|
無
|
