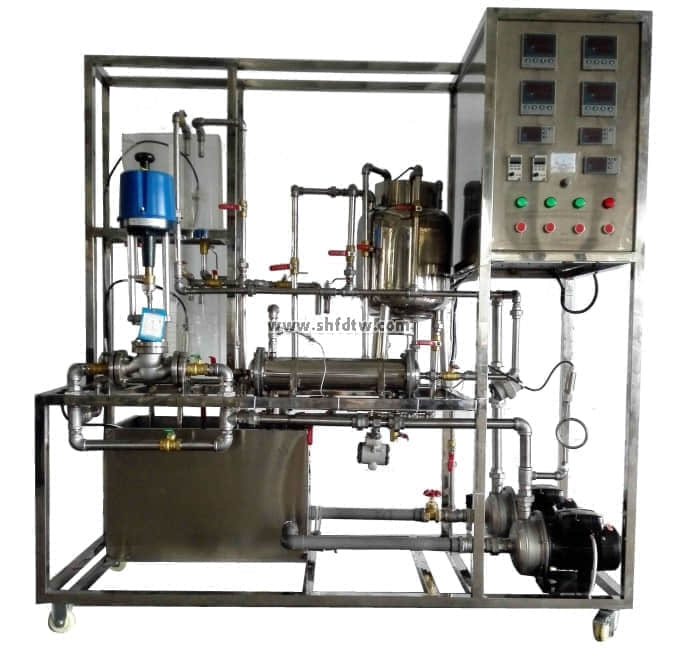

TW-SX212計算機過程控制化工儀表實訓裝置

裝置功能

1. 單容及雙容液位對象特征參數測定實驗，了解復雜過程控制系統的構成。掌握復雜過程控制--串級控制方法（上下水箱液位串級控制）。
2. 測定離心泵恒流量、恒壓力控制系統在節躍干擾作用下，離心泵出口流量的過渡過程，利用最大偏差、余差、衰減比、振蕩周期和過渡時間等參數評價離心泵恒流量控制系統的控制質量。
3. 掌握比例度P、積分時間I參數在流量、恒壓力控制系統的作用和過渡過程品質指標的影響。
4. 用“臨界比例度法”、“衰減曲線法”來工程整定PID控制參數。
5. 熟悉和掌握化工基本量（溫度、壓力、流量、液位）的測量方法及影響因素；對溫度、壓力進行校正，練習安裝和正確操作和測量。
6. 對現場在線運行儀表的故障查找并及時排除。
7. 就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。

設計參數
裝置整體采用工程化布局，設備主體：2000×700×2000mm（長×寬×高），可根據實訓場地實際高度和場地面積進行調整。
溫度：常溫-70℃，液位100-400mm。

電氣系統
標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：600×500×1300mm（長×寬×高）。

公用設施
水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
電：電壓AC380V，功率1.5KW，標準三相五線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

不銹鋼臥式離心泵：WB50/037 H=36m ，Q= 3.5m3/h，兩臺。
渦輪流量傳感器：流量范圍0.4～6.0m3/h，兩臺。
電動調節閥：DN20，4-20mA輸出，精度：0.5%FS ，一臺。
鍋爐：304不銹鋼夾套加熱鍋爐，容積20L,加熱功率1.5KW。
上水箱：有機玻璃200x300x300mm，一個。
中水箱：有機玻璃200x300x300mm，一個。
下水箱：有機玻璃200x300x300mm，一個。
儲水箱：304不銹鋼600x300x500mm，一個。
列管換熱器：304不銹鋼Ф500x900mm，換熱面積0.5m2，一臺。
液位傳感器：0-500mm插入式液位計，三支。
單相矢量變頻器，規格：（0-50）Hz，功率750W，兩臺。
壓力傳感器：0-0.5MPa和-0.1-0MPa。
溫度檢測點：5點。
壓力檢測點：2點。
液位檢測點：3點。
流量檢測點：2點。
聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP。

上位機監控軟件

RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。

測控組成

變量	檢測機構	顯示機構	執行機構
上水箱液位	插入式液位計	宇電顯示儀	自控
中水箱液位	插入式液位計	宇電顯示儀	自控
下水箱液位	插入式液位計	宇電顯示儀	自控
水泵進口壓力	壓力傳感器	宇電顯示儀	自控
水泵出口壓力	壓力傳感器	宇電顯示儀	自控
流化床床層壓差	風壓傳感器	宇電顯示儀	自控
液體流量	渦輪流量傳感器	宇電顯示儀	自控
鍋爐加熱溫度	PT100鉑電阻	宇電溫控儀	固態調壓
鍋爐夾套進口溫度	PT100鉑電阻	宇電溫度儀	自控
鍋爐夾套進口溫度	PT100鉑電阻	宇電溫度儀	自控
換熱器進口溫度	PT100鉑電阻	宇電溫度儀	自控
換熱器出口溫度	PT100鉑電阻	宇電溫度儀	自控
