管式反應器流動特性測定實驗裝置

[產品分類]：化學工程、化工工藝實驗裝置: [規格型號]：TW-GY310
[產品價格]：詢價: [參數下載]：
[聯系電話]：021-55884002: [QQ]：; [微信]：
已有 6289 人關注該產品

產品詳情

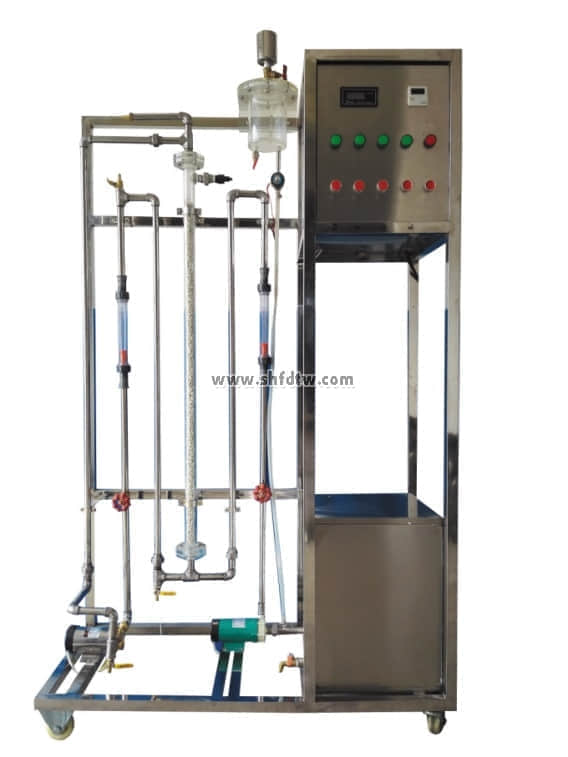

TW-GY310管式反應器流動特性測定實驗裝置

裝置功能

1、了解連續均相管式循環反應器的返混特性。
2、通過脈沖法測管式反應器停留時間分布。
3、分析觀察連續均相管式循環反應器的流動特征。
4、研究不同循環比下的返混程度，計算模型參數n。

主要配置
管式反應器、流量計、水箱、循環泵、數顯電導率儀、閥門、管路、不銹鋼臺架及控制屏。

公用設施
水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
實驗物料：自來水、KCl溶液

技術參數
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。
2、管式反應器：直徑φ35mm，長度1200mm；填料類型及尺寸：拉西環，Ф4mm。
3、水泵：微型磁力泵，流量12L/min，揚程6m，功率30W。
4、循環泵：流量12L/min，揚程10m，功率90W。
5、水流量：6-60L/h和25～250L/h，液體轉子流量計，觀察、控制流量。
6、電導率儀：數字電導率檢測儀，測定示蹤劑的含量。
7、LWB電磁閥（24v）和三通閥控制切換示蹤劑，數顯計測器控制示蹤劑加入量。
8、各項操作及顯示、調節、控制全在控制屏面板進行。
9、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
10、外形尺寸：1200×500×1600mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量	檢測機構	顯示機構	執行機構
進水流量	轉子流量計	轉子流量計	手動調節
循環流量	轉子流量計	轉子流量計	手動調節
濃度	在線電導率儀	數字顯示	無
