工程制圖實驗室成套設備(單人座)
工程制圖課是工程界的語言，上海天威教學工程制圖是理工科主要的技術基礎課。如何更快地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年愿望。天威制圖教室配套系列，可以創造一個理想的、清新的制圖環境與學習氣氛，有利于教學計劃的順利實施與教學質量的提高。本系列包括：學生制圖桌、教師演示臺、高亮度投影儀活動轉椅及教師桌。其中學生制圖桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用、拆裝方便等特點。學生桌可調節斜角、工具下面抽屜供放學習資料工具書等。教師用的演示桌，除上課時供操作投影儀使用外，主要用于輔導學生時現場批改作業及示范教學之用。
本工程制圖設備經推出后，改變了以往上下課搬圖板或繪圖沒有圖板，在寢室隨處畫等現象，提高了繪圖效率，改善了圖面質量，全面提高教學質量。本系列教學設備不但適用于制圖教學，也同樣適用于繼課程的設計及畢業設計。對于非機，非土類專業，使用2號以下的圖幅，可選用小號制圖桌，這樣占地面積相應減小，附件也適當減少。本系列制圖適用于大中專技校以及各類職業學校外，各設計科研單位及工廠企業的技術部門均可使用或稍加改進后使用。
制圖室成套設備是我公司新開發的工程制圖室產品，制圖桌腳采用彩色塑鋼制作，是一套比較完整、實用、理想的繪圖設備。本工程制圖室本著“突出應用，服務于專業”為綜旨，課程精化教學內容，完善教學手段，以培養學生識讀和繪制工程圖樣能力為核心，在理論知識適度的基礎上，突出實踐教學環節。
制圖桌是利用“四桿演變機構”進行升降，實現快速、無級調節圖板的傾斜角度。該機構的框架由不銹鋼方管氬焊而成，傳動部分采用模具成型或機加工電鍍件。它具有傳動靈活、使用方便、美觀堅固等特點。本系列教學設備經使用后，深受廣大師生歡迎，大大提高了繪圖效率，全面提高教學質量。
用料規范及特點

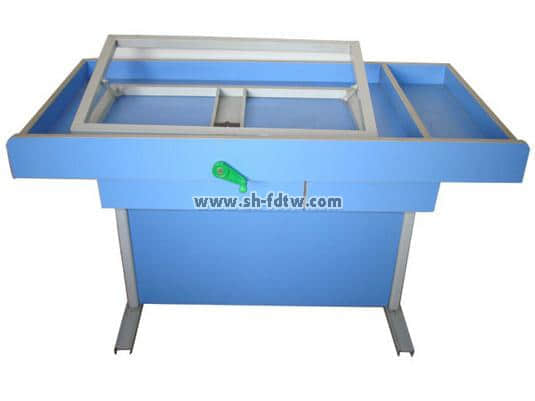

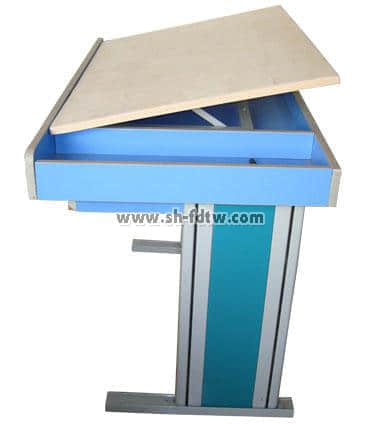

本桌是根據制圖課學習的要求設計的,符合人體工程學,設計新穎,穩定可靠,功能齊全.板面高度具有0-150mm范圍可調,臺面下的抽屜可放文具,資料等.轉動手柄即可調節面板傾角,傳動部分為尼龍材質的螺旋傳動,面板下面有合金框條支撐。
結構介紹
鋼木結構桌體材料選用16mm厚優質雙貼面三聚胺板,桌體板截面選用優質PVC封邊,經由自動封邊機加熱180攝氏度膠封。桌體下部為左右兩邊為鋼質支撐架連接，結實美觀； 繪圖板為高級90*60mm一號繪圖板；凳子為鋼塑結構圓凳；
主要技術參數
三聚氫胺(刨花)板：16mm厚優質刨花板，三聚氫胺貼面，符合綠色環保E1級標準。
特點：色澤鮮明，硬度大，耐磨，耐熱性好。耐化學藥品性能好，能抵抗一般的酸、堿、油脂及酒精等溶劑的磨蝕。表面平滑光潔，容易維護清洗。
封邊處理：臺灣碩泰公司生產的優質封邊條封邊，環保膠水。
塑鋼升降凳：PVC座面，鋼管身 ;管身鋼材厚度：1mm烤漆處理；凳面厚6mm,底坐三錐形設計,平穩牢固。整體高度45cm。
本公司提供的工程制圖實驗室設備，按以下配置發貨：
學生桌配置： 規格110×62×73cm
|
序號
|
名稱
|
序號
|
名稱
|
|
1
|
90cm丁字尺
|
9
|
大圓弧模板
|
|
2
|
90×60cm一號繪圖板
|
10
|
不銹鋼多用擦圖片
|
|
3
|
精密繪圖儀器（5件一套）
|
11
|
畫圓模板
|
|
4
|
25cm曲線板
|
12
|
繪圖鉛筆（5支一套）
|
|
5
|
30cm多用斜角三角板
|
13
|
81A繪圖筆
|
|
6
|
美工刀
|
14
|
學生凳
|
|
7
|
三棱比例尺
|
|
|
|
8
|
多功能模板
|
|
|

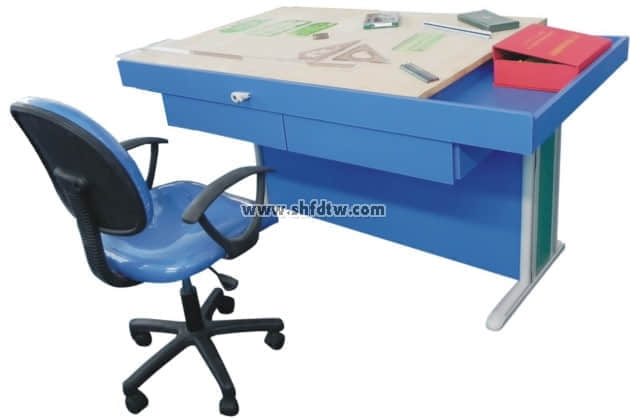

老師桌配置： 規格153×90×80cm
|
序號
|
名稱
|
序號
|
名稱
|
|
1
|
120cm丁字尺
|
11
|
美工刀
|
|
2
|
120×90cm零號圖板
|
12
|
三棱比例尺
|
|
3
|
精密繪圖儀器（12件一套）
|
13
|
多功能模板
|
|
4
|
高亮度書寫投影（1臺）
|
14
|
圓弧模板
|
|
5
|
投影薄膜（一盒）
|
15
|
不銹鋼多用擦圖片
|
|
6
|
銀幕（一幅）
|
16
|
畫圓模板
|
|
7
|
制圖基本技能掛圖（一套16張）
|
17
|
繪圖鉛筆（5支一套）
|
|
8
|
滑動轉椅（一張）
|
18
|
81A繪圖筆
|
|
9
|
25cm曲線板
|
19
|
速成制圖小模型（55件一套）
|
|
10
|
30cm多用斜角三角板
|
|
|
本系列還附有制圖基本技能掛圖16張，可貼在教室內，隨時供學生觀看。
工程制圖16張掛圖內容

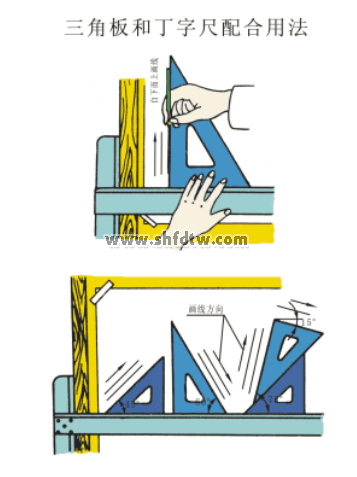

1、三角板和丁字尺配合用法
2、標注尺寸的三要素、尺寸界線和尺寸線的畫法
3、分規的使用
4、圖板和丁字尺
5、丁字尺的用法
6、虛線的畫法
7、尺寸線終端畫法
8、兩塊三角板配合使用
9、長仿宋體字列
10、用丁字尺、三角板配合，作圓的內接、外切正六邊形
11、字母、數字實例
12、圓規的使用方法
13、鉛筆的磨削
14、圓規用鉛芯形狀
15、角度試分法、用半徑六等分圓周
16、圖線及部分應用
主要功能：1、桌面可調節傾角、桌子側面折疊板翻開可放置儀器、工具，下面抽屜供放學習資料、工具書等。
基本速成制圖模型
基本速成制圖模型是根據勞動出版社和機械工業出版社《機械制圖》專業教材精選具有代表性的各種機械零(部)件圖樣制成配有立體圖(剖視圖)的標準模型。
基本速成制圖模型實踐性較強，是培養學生利用投影法基本原理，培養認識圖解并分析空間幾何問題的知識，提高學生空間想象和形象思維以及繪制和閱讀零、部件等圖樣的綜合能力。該產品具有明顯的代表性和經濟性，是學生入手一份不可多得的實用性制圖模型。
外盒尺寸：265×225×65mm
