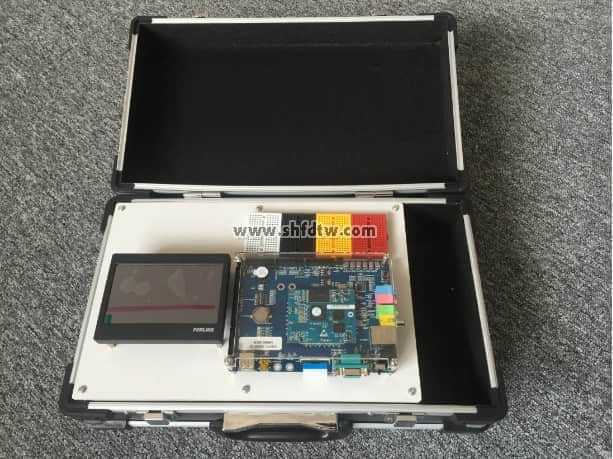

ARM11-Android6410安卓開發箱
產品概述
ARM11-Android6410安卓開發箱是工程師基于S3C6410開發箱，配合當今熱門的Linux/WinCE操作系統進行講解。具有極強的針對性！而其他廠家提供的視頻則是從別的培訓機構拼湊而來，只有基本的Linux理論講解，使得學習參考價值大打折扣，甚至誤導。S3C6410視頻資料包括理論講解、實際操作、項目設計三部分。以學習和開發過程中常見問題為基礎，逐層深化，確保您能在短時間內扎實掌握ARM11相關技術。
經過工程師的不懈努力，S3C6410已經成為當今資料詳實、功能完善、創新點多、用戶群體大的ARM11開發箱。
S3C6410開發箱品質
1.開發箱采用“核心板+底板”結構，比整板結構更易于產品應用；
2.板對板之間選用精良連接器，鍍金工藝可保證其常年運行不氧化；
3.整個核心板全部機器貼片，手工焊接造成的眾多隱患；
4.為保證用戶自行設計的產品品質，采用6410核心板用戶可免費得到底板插座。
S3C6410開發箱性能保證
1.推出8 Bit硬件糾錯算法，很好的保證了用戶產品運行的可靠性；
2.出色的電源管理：線性電源+開關電源相組合，在降低功耗的同時保證系統穩定性；
3.支持MLC 2G Nand，使用MLC的Nand可大幅提高容量和性價比，是當前電子設備的主流存儲介質，該技術對產品級用戶尤為適用；
4.專業的高速PCB設計：充分考慮信號完整性，合理運用盲埋孔，做到關鍵信號隔離、等長機制以及串?dāng)_與反射考量，軍工制板工藝；
5.通過強粉塵、震動、高低溫（-20°至 +70°）等工業環境考驗；
6.擴展能力：核心板引出絕大部分CPU資源，包括8*8矩陣鍵盤及各種總線、GPIO等。
S3C6410開發箱應用保證
1.支持WinCE、Linux、Android等系統的一鍵燒寫，宿主機可支持Windows 2000、Windows XP、Windows7等主流操作系統；
2.配件豐富： 支持WIFI、GPS、GPRS、3G、VGA/TV、攝像頭、液晶屏、HDMI數字高清模塊等常用配件，支持CAN、RS485、矩陣鍵盤、電源管理等選配模塊，并提供相應驅動及應用程序；
3.持續的軟件更新：包括linux、WinCE、Android在內的操作系統會不斷升級，我們將提供給用戶穩定的軟件版本，以及豐富的應用例程，并開放源碼，用戶可自由下載；
4.配套資料是由工程師精心準備的學習教程和操作手冊。全圖形化引導和視頻講解形式，力圖層次清晰、內容豐富、生動易懂；
5.為客戶提供完善快捷的售后服務，包括開發箱技術解答和產品質量保證。
應用領域
適用于消費類電子產品、工業控制、車載導航、多媒體終端、電子付費終端、行業PDA、嵌入式教育培訓、個人學習等。
硬件參數
核心板資源
1.Samsung S3C6410處理器，ARM1176JZF-S內核，主頻533MHz/667MHz
2.長寬尺寸僅5CM*6CM，現為業內小
3.引出腳多達320個，滿足用戶的各種擴展需求
4.128M字節DDR內存，256M Byte Nand Flash，推出8Bit硬件糾錯算法，存儲安全可靠
5.256M字節DDR內存，2G Byte Nand Flash，推出8Bit硬件糾錯算法，存儲安全可靠
6.12MHz、48MHz、27MHz、32.768KHz時鐘源
7.采用進口高質量板對板接插件，確保長期運行可靠性
8.支持5V電壓供電
底板資源
1.一個復位按鍵，采用專用芯片進行復位，穩定可靠
2.采用8位撥碼開關設置系統啟動方式
3.共4個串口，包括1個五線RS 232電平串口（DB9母座）和3個三線TTL電平串口（20pin 2.0mm間距插頭座）
4.1個100M網口，采用DM9000AE，帶連接和傳輸指示燈
5.1個USB HOST插口，支持USB1.1協議，可插鼠標、U盤等
6.1個USB Slave接口，支持USB2.0協議，使用Mini-USB插座，可與PC連接
7.1個高速SD卡座?？梢詫?shí)現SD Memory功能和SDIO功能
8.1個無線網卡接口（WIFI）
9.3個3.5mm標準立體聲音頻插座。其中包括1個音頻輸出插座，可與耳機連接；1個話筒輸入插座；1個線路輸入插座
10.觸摸板接口支持4線電阻式觸摸板
11.1路CVBS輸出接口（PAL / NTSC）
12.1個CMOS攝像頭接口，支持ITU-RBT601/656 8位模式，使用10*2插針連接器
13.內部實時時鐘，帶有后備鋰電池座，斷電后系統時間不丟失
14.1個JTAG接口，使用10*2插針連接器
15.1個單線數字式溫度傳感器接口（可接DS18B20模塊）
16.1個紅外模塊
17.4個LED
18.2路 IIC
19.1個蜂鳴器
20.3個10×2插針擴展口。一個 包括1路GND、1路DA、8路AD、10路IO、1路SPI。 一個用來擴展8×8矩陣鍵盤，
一個可連接3個TTL電平的串口和6路IO口，這3個串口中，包括1個五線串口和2個三線串口
S3C6410硬件特別說明
|
連接器
|
S3C6410-A采用通用0.8mm間距鍍金連接器，在工控行業中應用十分廣泛。其穩定性在承接的諸多項目中得以充分檢驗。而其他設計所用的2.0mm排針連接器插拔次數有限，一般僅用于評估板中。此外，S3C6410所用連接器可實現全機器焊接，虛焊情況。而2.0mm排針只能通過手工焊接，不宜量產且容易虛焊。
|
|
核心板
|
S3C6410核心板引出320個管腳，幾乎包括所有IO和總XM0，可以滿足各種擴展與應用需要，大限度的發揮6410的能力。對于簡單應用，可只連接需要的管腳，保留其他部分。而“系統總線多會影響系統穩定性”的說法，純屬無稽之談。按照這樣的邏輯，使用總線擴展芯片來擴展接口的產品系統就會不穩定，這與事實相違背。核心板引腳過少勢必導致集成度底、擴展能力差。
值得說明的是，核心板作為二級受電模塊，對電源輸入范圍要求極小，比較核心板電壓輸入范圍毫無意義。
|
|
液晶屏
|
S3C6410-A的液晶屏置于核心板上方，是出于對核心板免受外力撞擊的保護設計考量，并且液晶屏與底板用螺絲固定，拆裝方便。這是實際項目中常用的設計方式。
S3C6410-A的底板可固定4.3寸液晶屏，這在我們提供的產品圖片中可清楚看出。
對于6410處理器來講一個LCD控制器，所謂3路LCD接口其實同一時間僅能實現一路顯示，另外兩路純屬擺設。我們采用通用的接口形式，可滿足各種型號LCD屏。
|
|
原理圖
|
核心板提供的PADS和PDF兩種格式原理圖，底板為protel原理圖及PCB布線圖。
|
|
RAM
|
提供128M和256M兩個版本，用戶可根據需要自由選擇，讓開發更具針對性。
|
|
Flash
|
S3C6410處理器大支持到8bit糾錯，可滿足S3C6410開發箱使用的UOM和UOE兩種Flash糾錯要求。而某廠家所使用的UOE需要12bit糾錯算法，已超出S3C6410處理器的糾錯范圍。長期使用UOE會導致數據紊亂，系統不穩定。
|
|
串口
|
S3C6410引出1個RS232和3TTL電平的串口，如需更多232串口，我們配套提供專業擴展模塊。
|
|
按鍵
|
S3C6410-A提供6個獨立按鍵 S3C6410-B提供8個獨立按鍵，并支持矩陣鍵盤，可額外擴展64個按鍵。滿足各類按鍵應用需求。
|
|
GPIO
|
S3C6410-A型GPIO共32路 S3C6410-B型GPIO為46路 中斷6路。
|
|
USB HOST
|
S3C6410提供1個12M全速USB HOST接口，支持通用USB HUB擴展和鼠標、鍵盤、U盤等即插即用功能。
|
|
NOR Flash
|
S3C6410-A核心板支持NOR Flash擴展；S3C6410-B支持NOR Flash擴展和保密卡擴展。
|
|
撥碼開關
|
撥碼開關共8位，可設置6410全部啟動模式，而其他設計僅能滿足6410保留啟動模式。
|
|
開發箱電源
|
采用認證電源，認證信息在電源標簽上有明確指示，用戶可心使用。
|
Nand Flash選型
從技術角度為您深入解析如何進行Nand Flash選型。
資料手冊：配套資料是由工程師精心準備的學習教程和操作手冊。全圖形化引導和視頻講解形式，力圖層次清晰、內容豐富、生動易懂。
|
WinCE手冊
|
|
1.WinCE開發初體驗
|
|
2.WinCE系統燒寫方法詳解
|
|
3.WinCE應用程序開發詳解
|
|
4.WinCE操作系統開發詳解
|
|
5.WindowsCE.NET內存管理
|
|
6.WindowsCE.NET體系結構精講
|
|
Android2.3手冊
|
|
1.Android2.3.4系統說明手冊
|
|
2.Android2.3.4系統燒寫方法
|
|
3.Android2.3.4應用詳解
|
|
4.Android2.3.4編譯器安裝教程
|
|
5.Android-Boot與內核編譯方法詳解
|
|
6.Android2.3.4源代碼編譯方法
|
|
Linux手冊
|
|
1.Linux開發環境搭建方法
|
|
2.Uboot和Linux內核的編譯方法
|
|
3.如何使用Linux一鍵燒寫
|
|
4.如何通過USB方式燒寫Linux
|
|
5.Linux系統中多媒體硬件編解碼詳解
|
|
6.開發箱外圍設備驅動測試方法
|
|
7.Linux基礎實驗教程
|
|
8.Linux入門教程
|
|
9.Linux項目開發詳解
|
|
裸機開發手冊
|
|
1.裸機程序開發環境介紹
|
|
2.裸機程序在WindowsXP中安裝圖解
|
|
3.JLINK驅動安裝與配置方法詳解
|
|
4.IDE集成開發環境介紹
|
|
5.裸機程序使用方法與調試原理
|
|
6.JLINK調試器的使用方法
|
|
7.GPIO控制S3C6410 LED實驗講解
|
|
8.GPIO控制S3C6410 蜂鳴器實驗講解
|
|
9.GPIO控制S3C6410按鍵實驗講解
|
|
10.定時器控制實驗講解
|
Android 是一種專為智能手機設計的操作系統，可以認為Android 是Google 以Linux 為基礎所開發的手機版操作平臺。
本手冊基于ARM11 S3C6410開發箱，詳細介紹了如何在Android 操作系統上進行應用開發，特別是直接針對硬件操作的應用程序，比如Android對S3C6410開發箱上LED的控制等等。通過多樣化的實例來說明Android系統架構，以及開發應用程序的步驟和方法。
1.ARM11開發箱Android系統應用環境搭建手冊；
2.S3C6410開發箱Android應用程序開發手冊；
3.Android2.3應用程序調試詳解。
QT的移植作為嵌入式學習的一大難題，始終困擾著初入此行的工程師。這方面的資料雖然不
，但仍不夠系統和詳細，使得學習過程相當吃力。初學時常常因?yàn)橐粋€細節沒有注意到而花費過長的時間；同時，QT本身比較龐大，涉及的知識點較多，這也給學習帶來很大的障礙。本手冊由工程師撰寫，并經過反復測試和修改，力圖使廣大用戶迅速掌握QT的移植方法。
1.6410開發箱 硬件學習與開發詳解；
2.6410開發箱 Linux學習與開發詳解；
3.6410開發箱 WinCE學習與開發詳解；
4.6410開發箱 Android學習與開發詳解；
5.6410開發箱 QT移植百科全書。
軟件資源
WinCE7
微軟于近期在中國大陸正式發布Windows Embedded Compact 7,又稱WinCE7。相比于WinCE6，它增加了許多創新設計，具有好的人機界面和用戶體驗，憑借自身優勢，完成WinCE7在S3C6410上的移植，加速推動嵌入式系統技術在國內的傳播。
功能全面、應用豐富的WinCE6.0操作系統
|
BootLaoder
|
EBOOT 支持USB2.0高速下載
|
|
燒寫方式
|
1. USB單步燒寫（開發所需，可靈活燒寫單個文件，便于調試）；
2. SD卡自動燒寫與單步燒寫（簡單捷，適合規?；a(chǎn)及批量更新系統）；
3. 全程支持Windows 7下的系統燒寫。
|
|
CE版本
|
WinCE 6.0 R3 （開放BSP 源代碼）
|
|
驅動支持
|
系統中斷和系統時鐘驅動
|
|
RTC 可接3V電池，掉電后保存時間半年以上
|
|
串口驅動 支持四串口
|
|
NandFlash驅動 可支持128M-1GSLC 1G-2G MLC
|
|
注冊表保存：系統信息可自動保存注冊表，掉電不丟失
|
|
USB HOST驅動 可接通用USB HUB，實現USB擴展
|
|
USB OTG驅動
|
|
液晶屏驅動
|
|
觸摸屏驅動：四線電阻式，支持從3.5至10.4英寸LCD型號
|
|
SD卡驅動: 支持通用SD卡和SDHC，支持熱插拔，支持達32G
|
|
SDIO WiFi：支持穩定高速的無線互聯
|
|
CMOS攝像頭驅動: 支持拍照與錄像功能
|
|
以太網卡驅動: 采用DM9000AEP，10/100M自適應
|
|
音頻驅動: 采用WM9714，AC97接口，支持錄音與播放功能
|
|
MFC驅動: 支持H.264, Mpeg4硬件解碼
|
|
CMM驅動：支持
|
|
無線網卡驅動：WiFi
|
|
TV驅動
|
|
JPGE驅動：可實現JPGE圖片瀏覽
|
|
IIC驅動
|
|
SPI驅動
|
|
LED驅動
|
|
ADC驅動
|
|
蜂鳴器驅動
|
|
溫度傳感器驅動
|
|
硬件加速
|
Samples for DShowFilters
|
|
Samples for HW Jpeg encoder/decoder
|
|
Samples for HW Mfc decoder
|
|
Samples for CMM driver
|
|
Samples for DivX decoder
|
|
提供源碼、實例及相關API說明
|
|
測試程序
|
CMOS攝像頭測試程序
|
|
TV測試程序
|
|
LED跑馬燈測試程序
|
|
PWM 蜂鳴器測試程序
|
|
溫度傳感器測試程序
|
|
ADC測試程序
|
|
音頻測試程序（錄音、回放）
|
|
多串口測試程序
|
|
GPS測試程序
|
|
JPEG硬件解碼測試
|
|
MFC測試 支持硬件解壓MPEG-4/H.263/H.264格式視頻
|
|
HybridDivx測試
|
|
OPENGLES測試 （包括OPENGL1.1和OPENGL2.0）
|
|
應用程序
|
提供注冊表管理、屏幕旋轉、文本編輯、EXCEL編輯、圖片瀏覽、多媒體播放、游戲等應用程序。
|
|
LCD顯示
|
支持320×240、640×480、800×600、1024×768等分辨率。
|
|
VGA顯示
|
普通CRT顯示器：分辨率800x600，支持VGA 1024*768顯示解決方案。
|
|
USB設備支持
|
U盤、USB鼠標、USB鍵盤、USB HUB、USB藍牙適配器、USB無線網卡、USB 3G、USB接口條形碼掃描 、USB攝像頭。
|
|
PC端開發壞境
|
VS2005 + CE6.0 R3 提供詳細的環境搭建及相關使用說明。
|
|
BSP更新
|
以補丁形式更新，用戶可在第一時間得到我們的新研發成果。
|
|
其他
|
支持啟動進度條；
支持MediaPlayer播放器、IE瀏覽器、word編輯等；
支持注冊表保存功能；
支持MFC、.NET2.0及以上版本；
可使用C/C++/C#/VB等多種語言開發上層應用程序。
|
穩定、通用的Linux操作系統
|
交叉編譯器
|
arm-linux-gcc-4.3.2.tgz
|
|
燒寫方式
|
1. USB單步燒寫（開發所需，可靈活燒寫單個文件，便于調試）；
2. SD卡自動燒寫（簡單快捷，適合規?；a(chǎn)及批量更新系統）；
3. 全程支持Windows 7下的系統燒寫。
|
|
U-boot
|
版本：U-Boot-1.1.6
|
|
Nand啟動
|
|
支持USB OTG2.0下載
|
|
支持命令行燒寫uboot.bin, 內核zImage 和cramfs文件系統。
|
|
mmc.bin
|
支持SD卡燒寫，不需要與PC連接即可實現系統的安裝。
|
|
支持SD卡燒寫cramfs,(Linux 文件系統)，yaffs2（Android文件系統）
|
|
支持USB OTG2.0 燒寫Uboot， 內核和文件系統
|
|
Linux內核
|
版本: Linux-2.6.28/Linux-2.6.36.2/Linux-3.0.1
|
|
支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系統
|
|
看門狗驅動
|
|
RTC驅動
|
|
4個LED驅動
|
|
6個用戶按鍵驅動
|
|
SPI驅動
|
|
PWM控制蜂鳴器驅動
|
|
ADC驅動
|
|
CPU本身所帶觸摸屏控制器驅動
|
|
LCD驅動(3.5", 4.3", 7", 8")
|
|
USB Host驅動: 支持U盤，藍牙，USB WiFi，USB 3G等USB設備
|
|
USB鼠標，鍵盤
|
|
USB攝像頭
|
|
SD卡驅動
|
|
3G驅動
|
|
MFC驅動
|
|
CAN驅動
|
|
485驅動
|
|
4個串口驅動
|
|
SD WiFi驅動
|
|
USB WiFi驅動
|
|
音頻驅動（WM9714:ALSA接口）
|
|
以太網絡(DM9000)
|
|
CMOS攝像頭,TV-OUT
|
|
USB轉串口驅動
|
|
矩陣鍵盤驅動
|
|
紅外接收器驅動
|
|
溫度傳感器驅動
|
|
FrameBuffer驅動 支持Double Buffering雙重緩沖區處理
|
|
Busybox
|
版本：busybox-1.13.3
|
|
命令行測試程序
|
ADC轉換測試程序
|
|
按鍵測試程序
|
|
CMOS攝像頭測試程序
|
|
LED測試程序
|
|
PWM控制蜂鳴器測試程序
|
|
圖像顯示
|
支持320*240、480*272、640*480、800*480、800*600、1024*768等多種分辨率
|
|
圖形系統
|
Qtopia-2.2.0: 經典的嵌入式圖形界面系統，Linux系統啟動后會自動運行該圖形界面系統，可以使用觸摸功能操作圖形界面也可以使用USB鼠標操作界面，默認使用觸摸功能。
|
|
Qt/E-Extended-4.4.3: 手機版的Qtopia
|
|
Qt/E-4.7.1 新的Qt/Embedded，圖形界面庫，時尚，動感。
|
|
觸摸屏和USB鼠標共存
|
|
可以選擇啟動Qtopia2.2.0, Qt/ Extended-4.4.3,Qt/E-4.7.1
|
|
圖形應用測試程序
|
系統默認啟動Qtopia2.2.0，里面含有公司開發的測試應用程序，以下為應用程序列表，我們提供的測試程序，全部開源，您可以拿來參考和使用。
|
|
瀏覽器軟件：Konqueror/E 用于網絡連接測試，驗證上網功能，該瀏覽器支持簡體中文和英文的顯示。
|
|
LED測試：用于測試LED的燈開和燈關
|
|
按鍵測試：測試開發箱上的按鍵，共有六個按鍵，實現“上，下，左，右，確定，取消”功能。您也可以使用按鍵操作Qtopia2.2.0的圖形界面，就像您使用鍵盤一樣方便。
|
|
蜂鳴器測試：用于測試PWM控制蜂鳴器的開和關
|
|
ADC轉換測試：控制開發箱上的可調電阻，界面顯示不同的數值
|
|
3G撥號軟件：支持WCDMA ,CDMA2000 ,TD-SCDMA三種制式的3G網絡，撥號成功后可以直接使用Konqueror/E瀏覽器瀏覽網頁。
|
|
WiFi：無線網絡連接，適用于USBWiFi，SDIO WiFi，使用DHCP分配IP地址，網關和DNS，網絡連接后，可以直接使用Konqueror/E瀏覽網頁。
|
|
圖片瀏覽器
|
|
MediaPlayer
|
|
日歷、時鐘、計算器、IE瀏覽器
|
|
文件管理器
|
|
終端
|
|
多款游戲
|
|
觸摸校正程序
|
|
插件管理器功能
|
|
Qt移植文檔和視頻教程
|
我們提供《Qt移植百科全書》，里面有Qtopia2.2.0，Qt/E-Extended-4.4.3，Qt/E-4.7.1的移植過程，語言描述詳細，站在Qt初學者的角度講述Qt的移植，并且講述使用諾基亞新發布的QtCreator2.0.1集成開發工具開發經典HelloWorld應用程序的過程，以供您參考學習。
|
Android 2.3.4操作系統(推出，開源)
|
從即日起，Android升級到2.3.4，相比其他版本具有更加強大的優勢，我們提供包括網絡、攝像頭、藍牙、3G、無線WIFI、U盤、SD卡、聲卡、觸摸屏、LCD、鍵盤等驅動，非常完備的奉獻給用戶。另外，為了讓廣大愛好者自由使用S3C6410開發箱，我們決定把Android全部開源，毫無保留的奉獻給學習者和研發，還原開發箱的真正價值！同時，我們將不斷加大開發力量，行業技術潮流。
|
|
版本
|
Android 2.3.4（之前的Android 2.3.3仍然提供）
|
|
燒寫安裝方式
|
支持SD卡脫機一鍵燒寫，采用yaffs2文件系統，不需要連接PC，方便用戶安裝系統，且支持SD卡和SDHC卡。
|
|
內核版本
|
Linux-2.6.36.2
|
|
交叉編譯器
|
Android源碼編譯采用Android源碼包中自帶的交叉編譯器，不需要額外的安裝。 Android的內核和Uboot的編譯采用4.5.1交叉編譯器。支持硬浮點運算。采用armv6指令集。
|
|
優盤即插即用
|
支持SD卡與U盤的即插即用，提供驅動程序源代碼。
|
|
USB藍牙即插即用
|
支持USB藍牙，可以與手機之間傳輸文件，提供驅動程序源代碼。
|
|
3G無線上網
|
支持3G撥號， 提供驅動程序源代碼。
|
|
USB 3G上網卡
|
支持WCDMA，CDMA2000，TD-SCDMS 三種3G網絡，支持USB 3G模塊，即插即用，miniPCIe接口的3G模塊同樣支持，提供驅動程序源代碼。
|
|
有線網絡設置
|
支持
|
|
USB WiFi
|
支持，自動獲取IP地址, DNS，提供驅動程序源代碼。
|
|
SDIO WiFi
|
支持，自動獲取IP地址, DNS，提供驅動程序源代碼。
|
|
CMOS攝像頭
|
支持，提供2.6.36內核驅動與應用源碼。
|
|
ADB同步功能
|
支持
|
|
觸摸
|
支持
|
|
觸摸屏校正
|
Android第一次運行將自動出現校準界面，進行校準。
|
|
按鍵
|
支持
|
|
串口
|
支持
|
|
LED, PWM, I2C等測試
|
支持，且我們會提供所有程序的源代碼，和開發文檔。
|
|
系統編譯方式
|
一鍵編譯Android，不需要您修改腳本和代碼。
|
|
開發手冊
|
語言描述詳細，方便您學習，我們的文檔將以用戶學習為側重點，每一次閱讀都會給您帶來新的認識。
|
產品清單
1、一塊已測試好的 S3C6410-A開發箱(包括核心板和底板）
2、一塊4.3寸真彩觸摸屏（包括觸摸筆一根）
3、S3C6410-A用戶光盤3張(詳見開發箱所提供的資料里介紹）
4、一條串口線（一頭針一頭孔）
5、一條網線（交叉網線）
6、一條USB線
7、一個5V 直流電源
8、一個包裝盒
