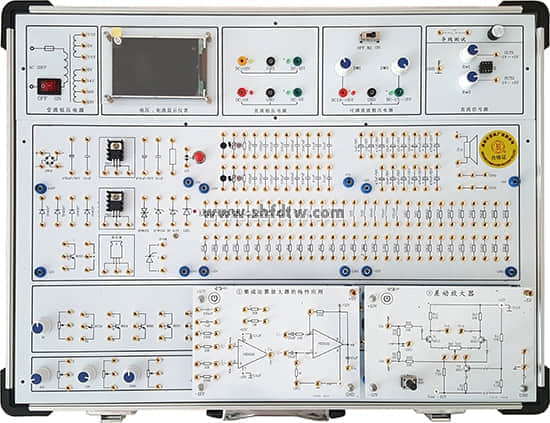

TW-X14創新型模塊化模擬電路實驗箱

實驗箱由全鋁合金箱體、高性能線性電源和實驗電

路板組成。其中實驗電路既可以采用固定功能模塊方式，也可以自行搭建實驗電路，電路原理和元器件符號清晰，實驗用元器件全部焊裝在線路板的反面，安全可靠，不易損壞。本實驗箱適用于本專院校所有電類和非電類專業《模擬電子技術》、《電子線路》等課程的實驗教學。

一、技術指標

1、實驗箱工作電源

輸入：AC220V±10%,50HZ。

輸出：（1）DCV ±12V/0.5A；

（2）DCV ±1.5V～±12V/0.5A；

（3）DCV ±5V/1A ， 以上各路均帶短路保護功能。

交流低壓輸出：(1) ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V/0.2A。

★2、配3.5寸TFT液晶顯示電壓電流監測表：同時監測4路直流電壓和4路電流，任意一路電源短路或欠壓均在液晶屏上顯示電源故障并報警。

3、信號源

1）直流信號源：雙路-1V～+1V連續可調。

★4、分立元件設計區

1）設計有橋堆2W10 1個、二極管1N4007 4個/IN4148 2個、穩壓管2DW231/2CW534/DC6.2V各1個、發光二極管1個、可控硅2P4M 1個、單結晶體管BT33 1個、三端穩壓管7812/7912各1個、12V指示燈1個、個三極管9014/8050/8550各2個、8歐姆喇叭1個、0.5W電位器1K/10K/100K/各1個、1W 電位器10K 1個、IC16插座3個、各種固定值（10Ω~1MΩ)的電阻近40只、各種固定值的電容30只和各種固定值得電感12個，另設計有阻容件自由接插區10個。

2）設計獨立模塊電路實驗接入?yún)^(qū)5個：尺寸155×100mm，可選配固定線路實驗?zāi)K，學生可以進行創新性練習，以提高學生的思維能力和動手能力。

★5、固定線路獨立模塊

A)獨立模塊的結構設計

1）電源輸入設計在模塊的4角上，分別為+5V、+12V、-12V和地；

2）4角固定位置采用錯位設計方式，避免模塊插反或插錯；

3）模塊電路上的3組電源（5V和±12V)用觸摸開關控制。

B）獨立模塊組成（可以根據實驗要求選擇配置，出廠標準配置是下面的1-10項，11-19為選擇配置）

1）晶體管共射放大器的測試（Q 點設置和影響與帶 R E 不帶 R E 分別交流參數測試）。

2）場效應管放大電路。

3）差分放大電路（恒流源結構）。

4）負反饋放大電路（分立元件）。

5）集成運算放大器線性應用電路。

6）運算放大電路實驗板1。

7）運算放大電路實驗板2。

8）正弦波振蕩器電路。

9）集成功率放大電路設計與測試（0.5 瓦以上的集成 AB 類、分立 AB 類和集成 D 類

功放，帶喇叭和 3.5mm 的音頻輸入接口。實驗內容包括對比測試最大功率與效率、通頻帶等）。

10）整流濾波并聯穩壓電路。

11）線性穩壓電源設計與調測（串聯穩壓電源、測試內容包括 SC、SV、內阻、紋波等）。

12）VGA 可變?cè)鲆娣糯笃鳎╒CA 控制特性、AGC 電路）。

13）紅外光通信電路（載波發生電路、PWM 調制電路、PWM 解調）。

14）聲光控觸發報警器（聲控電路、光控電路、延時電路）。

15）觸摸報警器（采用場效應管和可控硅）。

16）開關電源應用設計（DC-DC 升壓、降壓、負壓）。

17）精密整流、絕對值、峰值檢測）。

18）電壓比較器之晶體管β篩選器設計。

19）直流電機 PWM 調速器（正反控制加光耦、H 橋和保護）。

5.實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，美觀漂亮，實驗導線連接穩定可靠。

6.機箱外形參考尺寸:480×360×148mm。

7.機箱材料：鋁木合金材料，綠色環保，無任何污染物，有把手，造型美觀大方。

二、實驗內容（13-22為選做實驗，需選配模塊）

1、基本單級放大電路實驗

2、場效應管放大電路實驗

3、差分放大電路實驗

4、負反饋放大電路實驗

5、運算放大器性能線性應用實驗

6、模擬運算電路

①電壓跟隨器②反向比例放大器③同相比例放大器④反相求和比例放大器⑤雙端輸入求和放大電路

7、積分與微分電路

①積分電路②微分電路③微積分電路

8、波形發生電路

①方波發生器②占空比可調的矩形波發生器③三角波發生電路④鋸齒波發生電路

9、有源濾波器

①低通濾波器②高通濾波器③帶阻濾波器

10、電壓比較器

①過零比較器②反相滯回比較器③同相滯回比較器

11、波形變換電路

12、正弦波振蕩器實驗

13、線性穩壓電源設計與調測

14、VGA 可變?cè)鲆娣糯笃鲗?shí)驗

15、集成功率放大電路設計與測試

16、紅外光通信實驗

17、聲光控觸發報警器實驗

18、觸摸報警器實驗

19、開關電源應用設計實驗

20、精密整流絕對值、峰值檢測實驗

21、電壓比較器之晶體管β 篩選器設計

22、直流電機 PWM 調速器（正反控制加光耦、H 橋和保護）

三、實驗箱配置

附：使用本實驗箱需配套儀器儀表:函數信號發生器（信號源）、萬用表和示波器
