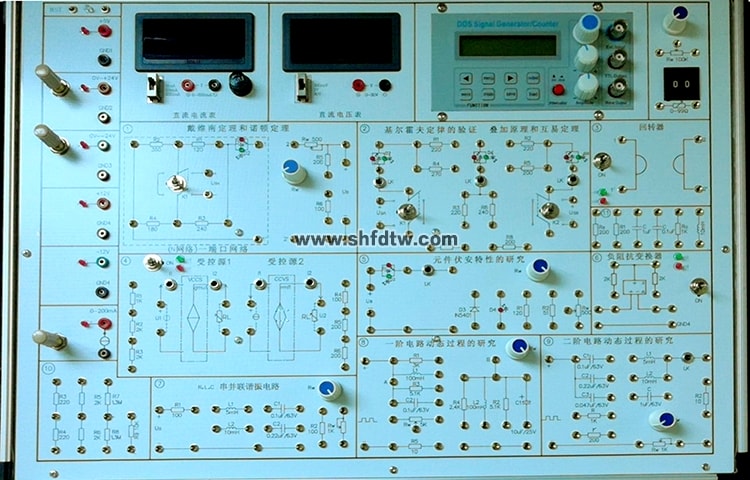

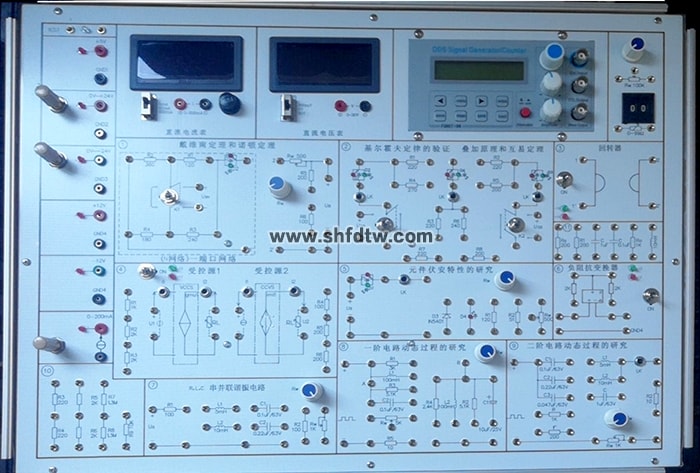

TW-X17電路原理實驗箱



一、概述

該系統以箱式設計,集電源、測量用電表、實驗?zāi)K于一體,實驗時只需外接信號源等即可在每個實驗?zāi)K中進行實驗,實驗箱連接部分采用了鎖緊疊插式鍍金大孔,連接可靠、壽命長,實驗數據精確,面板采用了雙面設計工藝,正面為線路原理,反面為具體線路分布和元件,使學生在實驗時對原理一目了然。

二、組成

由鋁木合金材料制作箱體,無任何污染源,箱體內含直流穩壓工作電源、實驗用恒流源和恒壓源、測量用直流電流表、直流電壓表、實驗電路模塊區等組成。

三、主要技術指標

1)輸入交流AC:220V,±10%。

2)直流穩壓輸出 DC:±12V/1.5A,DC:5V/1.5A。

3)直流穩壓可調輸出:DC:0~±24V/1A連續可調輸出,每路電源均有短路保護自動恢復功能。

4)恒流源:0~200mA可調恒流源輸出,有開路保護功能。

5)提供直流毫安表:測量范圍 0~200mA,分 2mA、20mA、200mA 三檔,數字顯示;

6)提供數直流電壓表:測量范圍 0~30V,分 0.3V、3V、30V 三擋,數字顯示。

7) 嵌入式函數信號發生器:輸出正弦波、方波、三角波、鋸齒波;頻率范圍0-2MHZ; 4脈方波輸出10ns-1s;TTL/CMOS數字信號波0-2MHZ;LCD1602液晶顯示。

8)嵌入式液晶顯示頻率計:頻率范圍0-60MHZ,頻率分辨率0.01HZ,輸出幅度6V, LCD1602液晶顯示。

9)配置0-99Ω連續可調數字式電位器。

10)設計有擴展模塊接入?yún)^(qū)1個,大小155×100mm。

11)安全保護措施:設計有電源輸入輸出專用保護電路板,具有接地保護、漏電過載過流保護功能,具有誤操作保護功能;安全性符合相關的國標標準,所有材質均符合環保標準;

12)整機消耗功率:≤0.5 KVA

13) 機箱:鋁木合金材料,綠色環保。箱體外形參考尺寸:480×360×148mm。

四、實驗?zāi)K配置

1)元器件伏安特性的測量

2)電路中電位的研究

3)戴維南定理和諾頓定理

4)疊加定理和互易定理

5) 基爾霍夫定律的驗證

8)一階動態電路

9)二階動態電路

10)負阻抗變換器電路

11)R、L、C串、并聯諧振電路

12)受控源VCVS、VCCS電路

13)回轉器電路

14)留有擴展模塊接入?yún)^(qū),可以任意擴展其它實驗?zāi)K。

五、附件配置

1)交流電源線1根,長1.5米。

2)電流測試線2根,長0.5米。

3)實驗用自鎖緊專用導線25根,長0.5米。

4)實驗指導書1套

六、主要實驗項目

1)基本電工儀表的使用與測量誤差的計算

2)減少儀表測量誤差的方法

3) 電阻的串聯和并聯電路

4) 電阻的混聯電路

5) 直流電阻電路故障的檢查

6)線性與非線性電路元件伏安特性的測繪

7)電位、電壓的測定及電路電位圖的繪制

8)基爾霍夫定律驗證及故障判斷

9)疊加定理驗證及故障判斷

10)電壓源與電流源的等效變換

11)戴維南定理的驗證

12)諾頓定理驗證

13)互易定理驗證

14)一階電路響應的測試

15)二階動態電路響應的研究

16)R、L、C串聯諧振電路的研究

17)回轉器實驗

18)受控源VCCS、VCVS的實驗研究

19)通過擴展模塊接入?yún)^(qū)可以任意擴展實驗項目

附:使用本實驗箱需配套儀器儀表:萬用表和示波器(普通雙通道數字示波器)
