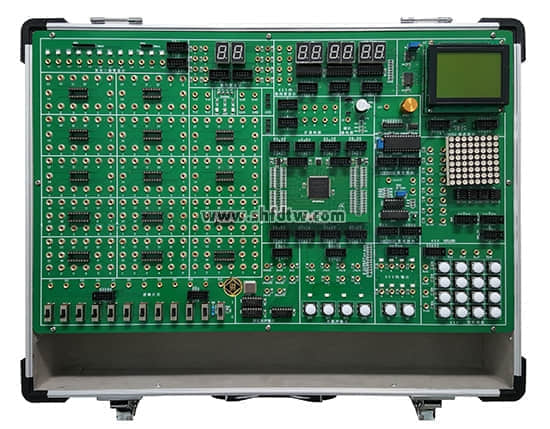

TW-X62 數字電路、EDA技術實驗設計系統
本系統由鋁木合金箱體、開關電源、常用信號源、常用模數接口、人機接口、接插式CPLD/FPGA下載板和實驗電路區等組成。其中信號源由高性能單片機產生，穩定可靠。全部的實驗用信號線的連接采用高可靠杜邦線和單根2號插針線，避免接觸不良現象反生。擴展設計的CPLD/FPGA開發板為用戶開展創新設計提供了良好的硬件平臺。本實驗箱適用于本專科院校所有電類和非電類專業《數字電子技術》、《數字系統設計》、《EDA技術設計》等課程的實驗、實訓和創新設計，有出版社出版的配套教材。
一、技術指標（以下1-6項全部集成在一個主板上）
1、實驗電路工作電源：+5V/2A、±12V/0.5A，每路均帶有短路保護和自動關斷功能，每路帶電源指示。其中+5V電源設計有過壓、過流、欠壓保護功能，待電路中故障排除后，自動恢復供電。
2、常用信號源
★1）固定脈沖：8路固定脈沖輸出，分別是 1M，500K，100K，10K，1K，100HZ，10HZ，1HZ，由排線接口和插孔引出。
★2）由系統控制CPU 89C51產生各種常用信號源和數碼管掃描顯示電路。
帶譯碼的數碼管顯示：六位HEX碼數碼管譯碼顯示，四位排線接口，二位既有排線接口又有插孔引出。
HEX碼輸出：2組HEX碼輸出，通過各自對應的按鈕改變HEX碼數據輸出，帶指示燈顯示，由排線接口引出。
單脈沖：四路防抖動±單脈沖輸出，由排線接口和插孔引出。
3、人機接口電路
1）發光二極管顯示：十二個高亮發光二極管，四個紅，四個綠，四個黃。由排線接口和插孔引出。
2）邏輯開關：12位邏輯開關輸出，由排線接口和插孔引出。
★3）矩陣鍵盤：4X4 矩陣鍵盤，由排線接口引出。
4）獨立數碼管顯示：二個獨立高亮七段數碼管顯示，由排線接口和插孔引出。
★5）液晶顯示：自帶T6963C控制器的128X64 液晶顯示器，由排線接口引出。
★6）雙色點陣：8X8 雙色點陣顯示，由排線接口和插孔引出。
★4、常用模數接口
1）模數轉換：8位模數轉換ADC0809，帶模擬量發生器，產生模擬電壓，由排線接口和插孔引出。
2）數模轉換：雙極性數模轉換DAC0832，由排線接口和插孔引出。
3）蜂鳴器和喇叭：帶蜂鳴器和喇叭驅動電路。
5、FPGA模塊：帶EPM2C8T144 芯片和1MFLASH 配置芯片以及下載接口，全部I/O口由排線接口引出，配套編程軟件可隨時更新。
6、中小規模集成電路實驗區
1）擴展轉接：設置排線和插孔的轉接區，方便實驗線路的連接。
2）配備8個IC14，6個IC16圓孔插座（可以根據用戶需求改用鎖緊式IC插座）， 由插孔引出。
7、箱體：鋁木合金材料，綠色環保，造型美觀大方。外形尺寸：480×360×148mm。
8、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，連接穩定可靠。
二、實驗項目
1、涵蓋基礎數字電路和數字系統設計的全部實驗內容。
2、配套有高等教學出版社出版的教材?現代電子線路和技術試驗簡明教程?。
3、詳細項目如下：
基礎實驗：
1、門電路邏輯功能及測試實驗
2、組合邏輯電路（半加器、全加器及邏輯運算）的設計實驗
3、觸發器實驗（一）R-S、D、JK
4、觸發器實驗（二）三態輸出觸發器、鎖存器
5、時序電路測試與研究
6、集成計數器及寄存器實驗
7、譯碼器和數據選擇器實驗
8、波形產生及單穩態觸發器實驗
9、555時基電路實驗
延伸實驗：
10、CMOS門電路測試實驗
11、TS、OC門的功能測試及應用實驗
12、TTL不同系列芯片性能和參數的測定實驗
13、門電路的驅動能力測試實驗
14、時序電路應用實驗
15、TTL與CMOS相互連接實驗
16、MSI加法器實驗
17、競爭冒險實驗
18、觸發器應用實驗
19、寄存器及其應用實驗
20、計數器MSI芯片的應用
21、施密特觸發器及其應用實驗
22、單穩態觸發器及其應用實驗
23、多路模擬開關及其應用實驗
綜合應用設計實驗（用小規模集成電路或大規模集成電路實現）
1、LED顯示十字路口交通燈自動控制器的設計
2、數碼管顯示秒表設計
3、數碼管顯示時鐘數字鐘的設計
4、數碼管顯示數字頻率計設計
5、數模轉換（ADC0809)實驗
6、模數轉換（DAC0832)實驗
8、8×8 點陣顯示字符和中文實驗（在大規模系統可編程器件（EDA）應用設計實驗）
9、128×64 液晶顯示字符和中文實驗（在大規模系統可編程器件（EDA）應用設計實驗）
四、配套附件和資料
1、實驗導線共25根，8芯排線4根
2、電源線1根
3、保險絲2只
4、實驗指導書（教材）1本
附：使用本實驗箱需配套儀器儀表
(1)萬用表
(2)示波器
