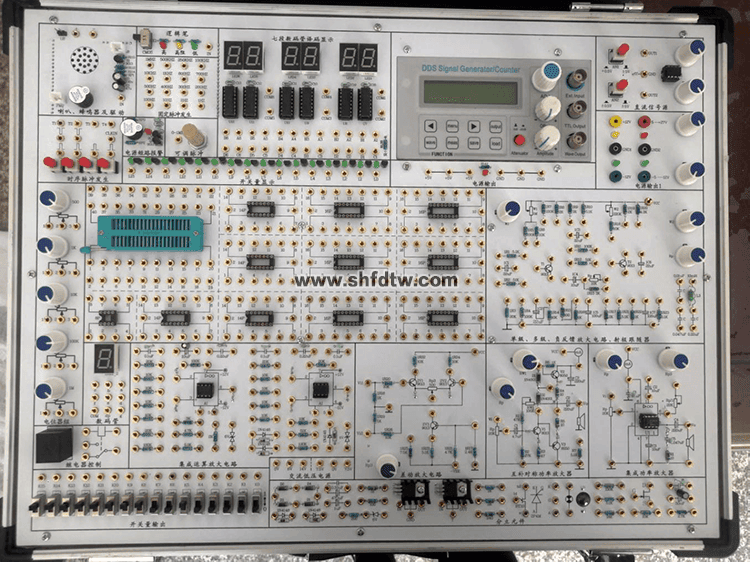

TW-X24數字模擬帶函數信號發生器實驗箱

數字模擬帶函數信號發生器實驗箱是根據新的教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，并綜合了眾多同類產品的優點而設計的。它函蓋了《模擬電子技術基礎》及《數字電路基礎》課程大部分的實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展平臺。

一、系統特點

1、擴展性強。實驗箱主板配置有數電、模電實驗時經常用到的電源、信號源、輸入接口、輸出顯示接口、測量單元、實驗擴展區及實驗?zāi)K電路，以完成不同的實驗，也可以進行課程設計實驗，大大增強了該實驗箱的適用性、擴展性。

2、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力，又培養了學生的動手能力。

3、實驗連線插孔采用鎖緊式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便。

4、電源輸出均有過流保護和自動恢復功能。

5、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。

二、系統組成

1、實驗箱工作電源：

輸入：AC 220V±10%，50HZ

輸出：1）AC 0V、6V、14V、帶中心抽頭雙路7.5V（用于整流濾波實驗）。

2)DC ±12V、+5V多路穩壓源，峰值輸出電流均為1A,每路均帶有短路保護。

3)DC -5～-12V ,+5～+27V兩路連續可調

4)配DVCC-DB電源保護板，+5V電源帶有欠壓、過壓、過流、短路和反向保護電路報警、自動恢復功能。

2、直流信號源： 雙路 –0.5V～＋0.5V；–5V～＋5V兩檔連續可調.

3、DDS函數發生器：

輸出波形：正弦波，方波（占空比可調），三角波，鋸齒波，四脈方列、八脈方列。

頻率范圍：0.01Hz ~ 5MHz（頻率可精確調節）

頻率分辨率:0.01Hz(10mHz)

輸出幅值：≥10Vp-p(空載)

輸出阻抗：51Ω±10%

方波占空比范圍:  1%~99%

TTL 輸出: 頻率范圍0.01Hz ~ 5MHz      幅度>3Vp-p

掃頻功能: 支持線性掃描和對數掃描方式；頻率設定范圍0.01Hz ~ 5MHz；

頻率掃描范圍， M1預設頻率~M2預設頻率；掃描速率 1s~99s/步進。

4、數字頻率計：

測量范圍：1HZ-60MHZ ，液晶顯示，可對內部/外部信號進行頻率測量。

5、計數器：

計數范圍：0-4294967295，輸入幅度：1Vp-p~20Vp-p。

6、手動單脈沖電路2組（帶消抖）：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。

7、固定頻率脈沖源16路，輸出為TTL電平：1Hz、2HZ、10Hz、100Hz、200HZ、300HZ、400HZ、500HZ、700HZ、800HZ、1KHz、10KHz、100KHz、250KHZ、500KHz、1MHz。

8、數字LED顯示：

1）6位七段LED共陽數碼顯示器，自帶CD4511 BCD碼譯碼電路。

2）1位不帶譯碼電路的七段LED數碼管電路。

9、十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。

10、十六位邏輯電平指示燈：指示燈亮表示高電平‘1’，指示燈滅表示低電平‘0’。

11、喇叭和蜂鳴器驅動控制電路各1個，可以音響輸出。

12、三狀態邏輯筆測試電路：分CMOS和TTL兩種電平測試方式，高電平紅燈亮，低電平綠燈亮，高阻黃燈亮。

13、電位器組：1K、10K、100K、1M各1只；

14、開放式實驗區（元件庫）：設計有集成電路插座，其中6個16P，4個14P,1個8P,另配有1只40芯鎖緊插座，并提供電阻、電容、二極管、三極管、三端穩壓塊等元件。

15、模擬電路實驗?zāi)K：（1）單級、多級、負反饋放大電路、射極跟隨器；（2）集成運算放大器；（3）差動放大電路；（4）互補對稱功率放大器；（5）集成功率放大器。

16、全部信號的輸入輸出插孔均采用鍍金孔，不氧化、不變色，接觸良好。

17、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。

三、實驗項目

（一）數字基礎實驗

1. 晶體管開關特性、限幅器與鉗位器

2. TTL集成邏輯門的邏輯功能與參數測試

3. CMOS集成邏輯門的邏輯功能與參數測試

4. 集成邏輯電路的連接和驅動

5. 組合邏輯電路的設計與測試

6. 譯碼器及其應用

7. 數據選擇器及其應用

8. 觸發器及其應用

9. 計數器及其應用

10. 移位寄存器及其應用

11. 脈沖分配器及其應用

12. 使用門電路產生脈沖信號——自激多諧振蕩器

13. 單穩態觸發器與施密特觸發器——脈沖延時與波形整形電路

14. 555時基電路及其應用

（二）模擬部分實驗

1、單級放大電路

2、兩級放大電路

3、負反饋放大電路

4、射極跟隨器

5、差動放大電路

6、比例求和運算電路

7、積分與微分電路

8、波形發生電路

9、有源濾波器

10、電壓比較器

11、OTL功率放大電路

12、集成功率放大電路

13、整流濾波與并聯穩壓電路

15、電流/電壓轉換電路

16、電壓/頻率轉換電路

17、波形變換電路

18、RC正弦波振蕩器實驗

19、LC振蕩器及選頻放大器實驗
