電路原理實驗箱

[產品分類]：實驗箱系列: [規格型號]：TW-X16
[產品價格]：詢價: [參數下載]：
[聯系電話]：021-55884002: [QQ]：; [微信]：
已有 13612 人關注該產品

產品詳情

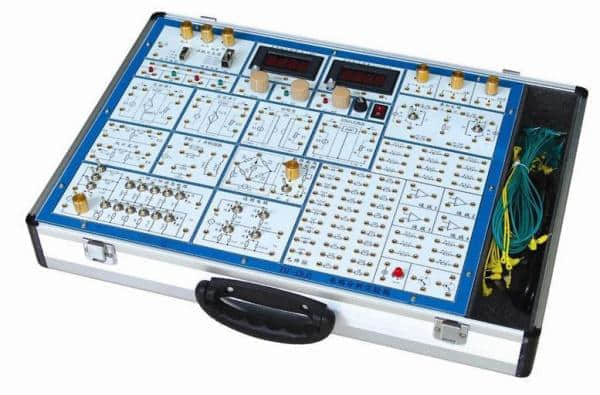

TW-X16電路原理實驗箱

該電路分析實驗箱主要是進行電工學中的有關電路分析理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗?zāi)０逭嬗∮须娐穲D，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足電工原理、電路分析等課程實驗教學的需要。

該電路分析實驗箱主要是進行電工學中的有關電路分析理論的實驗論證，屬弱電類實驗。應采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗?zāi)０逭嬗∮须娐穲D，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究。有電路原理基本電路。

☆系統組成
（1）電源輸入：AC220V±10% ，50HZ

電源輸出：固定輸出±l2V/0.5A，±5V/0.5A；可調輸出0V～±l2V/0.5A，均有短路過載保護，自動恢復功能。

（2）函數信號發生器
波形：正弦波、方波、三角波
頻率范圍：0HZ～100KHZ，分四檔連續可調
幅值：方波、正弦波、三角波（峰-峰值：0～10V）
（3）1只數字電壓表，分0～2V、0～30V二檔；

1只數字電流表，分0～2mA、0～200mA二檔；

可同時滿足多個測試點電壓、電流的動態監測。
（4）器件庫：有l(wèi)～2W電阻22只、電容7只、二極管(穩壓管)3只、不同阻值電位器3只、可擴展器件接插孔18 只、三極管二只、6.3V指示燈1只、運放4組。

器件庫主要是幫助學生自已設計實驗電路，提高學生的動手能力、設計能力，為開放性實驗提供平臺。

（5）系統配有“電路設計與仿真軟件--Electronics.Workbench.Multisim.v9.0”。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。

（6）鋁合金保護箱，堅固耐用，樣式美觀、大方。

☆可完成以下實驗：
(l)線性與非線性元件的伏安特性。 (10)RC一階電路的響應測試。

(2)電位及其與電壓關系的研究。 (11)二階電路的響應測試。

(3)基爾霍夫定理及其故障判斷。 (12)RC選頻網絡特性測試。

(4)疊加定理。 (13)R、L、C元件在正弦電路中的特性實驗。
