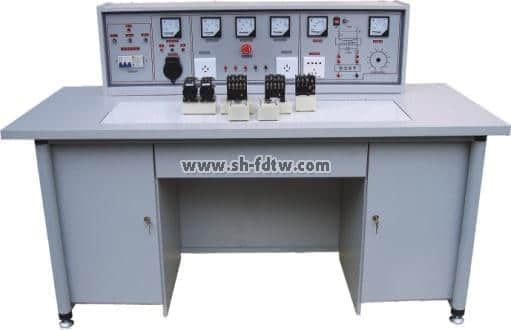

TW-318型A 通用電力拖動實驗臺

一、研制本產品的意義：

目前國內電力拖動實驗器材大多是散件、無正式實驗臺桌及功能齊全的電源控制柜。我廠聘請專家潛心研究，研制成功該套功能完善的實驗設備，其電源控制柜具有三相漏電開關，十分醒目的帶自鎖急停按鈕等，以保證實驗人員人身及實驗設備的安全。有表指示工作電流及電壓、功能齊全。巧妙的是實驗元器件均已裝在元件盒上，實驗時不需螺絲固定僅需把元件盒隨意插入通用底板即可連線實驗，大大提高實驗速度。示教臺上立式演示屏能使學生非常清楚的視聽教師講解。該套設備是實驗室更新?lián)Q代及新增設備選擇。

二、結構與配備：

1、配有12臺學生實驗桌，一臺二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸為90×35cm，桌下部是元件儲存柜。

2、配有1臺示教控制臺，通用插板演示屏立在電源控制柜上。

3、配有13臺電源控制柜，每張實驗桌與示教控制臺各配一臺。

4、其他器材配備見清單（以二十四座為例）

器材清單：

序號	名稱	型號（或規格）	單位	數量	備注
1	保險管	2安培	只	6×13
2	交流接觸器	CJ10-l0A 380V	個	6×13	已裝元件盒上
3	指示燈	XD-5	〃	3×13	已裝元件盒上
4	整流二極管	IN5408	只	5×13	已裝元件盒上
5	電阻	RX-510Ω/30W	〃	3×13	已裝元件盒上
6	鈕子開關	KN1×2	〃	3×13	已裝元件盒上
7	行程開關	LXl9-001	〃	4×13	已裝元件盒上
8	按鈕-紅	LAl9-ll	〃	2×13	已裝元件盒上
9	按鈕-綠	LAl9-11	〃	4×13	已裝元件盒上
l0	倒順開關	KO-3 380V/10A	〃	１×13	已裝元件盒上
11	三相閘刀	380V l5A	〃	１×13	已裝元件盒上
12	三相雙投閘刀	380V l5A	〃	1×13	已裝元件盒上
13	熱繼電器	JRO-20/3	〃	2×13	已裝元件盒上
14	時間繼電器	JS7-1A 380V	〃	2×13	已裝元件盒上
I5	變壓器	BK-25W 380V/6.3V 36V	〃	１×13	已裝元件盒上
16	導線	銅蕊線1.13MM	米	若干	已裝元件盒上
l7	尖咀鉗		把	１×13
18	螺絲刀		把	3×13
19	萬用表	MF-47型	只	1×13	大號、小號平頭、十字
20	電動機	Y/Δ380V	臺	2×13

三、實驗內容
1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過找保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動Y/△降壓起動
13．接觸器控制Y/△降壓起動
14．時間繼電器控制Y/△降壓起動
15．QX3-13型Y/△自動起動控制線路
16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路
18．C620車床電氣控制線路
19．手動降壓起動
20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路
22．C6163車床電氣控制線路
23．控制電路聯鎖控制線路
24．主電路聯鎖控制線路
利用上述24項實驗元器件，還可完成幾十項實驗，在此不一一舉例。
