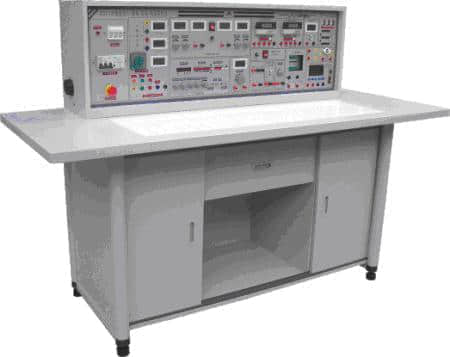

TW-160E型電工、數電、模電、電氣控制（帶直流電機）實驗設備

目前，國內各類學校電工、電子實驗設備大多是分體的，也有部分學校根據教學要求自制了各種形式的實驗臺或?qū)嶒?yàn)箱，由于加工量少，受自身加工能力的限制，加工工藝粗糙，功能不全，滿足不了實驗要求，也容易發生人身及設備事故，且實驗元器件繁多難以購置、難以管理，很難開出實驗大綱規定的實驗?；诖?，我廠吸取德國及國內同類產品的優點，結合我國高教、職教教學大綱要求而研制本產品。

本產品的特點：
電工數電模電電氣控制帶直流電機實驗設備具有較完善的安全保護措施，較齊全的功能。實驗桌中央配有通用電路板，電路板注塑而成，表面布有四孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
適用范圍：
電工數電模電電氣控制帶直流電機實驗設備適用于高等、中等、職校及技校電工學、電工原理、電子技術等課程實驗?？赏瓿山恢绷鳌⒄袷?、磁路電路，運算放大器、整流電路，交直流放大電路，數字邏輯電路等電路實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品。它的配備是學校上水平、上等級的重要標志。
功能與結構：

使用條件：溫度：-5℃~40℃，濕度＞80%（25℃），電源：AC380V±10%（50HZ）。

電源參數：
1電源輸入：
該實驗臺底下設有三相四線及“地”線（共五線）輸入接口，并配有漏電保護開關（電源總開關），三相指示燈，電壓換相開關、電壓表，電流表以監督三相電源。
2、電源輸出：
A組：三相四線輸出接插座“W、V、U、N、地”和一個三相四線的插座380V、3A。
B組：可調交流電源：交流輸出電源1.5A，電壓3~24V七檔，電流表指示。
C組：直流穩壓可調電源：電流1.5A，電壓1.25~24V連續可調，電壓表、電流表指示。
D組：直流穩壓電源：電流0.5A，電壓1.25~24V連續可調，并有電壓表指示。
E組：直流穩壓電源：電流0.5A，電壓5V，電流表指示。
F組：可調交流電源：交流輸出電源1.5A，電壓0~240V，連續可調，并有電壓表指示。直流電機Ia、If指示：2只500mA直流電表直流電源：0-220V輸出，直流電機工作電源。直流電機調速環節：Ra、RF調節裝置
G組：?jiǎn)蜗嘟涣魇须娸敵?A，供外接儀器設備用。
3、函數信號發生器：（正弦波、方波、三角波）
⑴頻率范圍：5Hz～550KHz分五個頻段
一頻段5Hz～55Hz
二頻段50Hz～550Hz
三頻段0.5KHz～5.5KHz
四頻段5KHz～55KHz
五頻段50KHz～550KHz
⑵頻率刻度：由Hz表直接讀取，基本誤差≤3%
⑶最大輸出電壓：正弦波：600Ω負載時，20Hz～55KHz≥4.5V電表指示。
50KHz～550KHz≥3.5V，衰減分三極，Odb、20db、40db。
方波：1KΩ負載時，3.5VP-P
三角波：空載時1VP-P
單次脈沖信號源：正、負脈沖TTL電平輸出。
音頻放大器：Vi≥10mV，P≥0.5W，用于放大電路擴音，也可作信號尋跡使用。
通用電路板與插座表面布有四孔一組相互導電的插孔（注塑成型），其參數如下：
（1）接觸電阻≤0.02歐
（2）耐壓電壓≥2500V
（3）絕緣電阻＞50兆歐
（4）插拔次數＞10000次
學生實驗桌：一桌為兩座，桌的左右各有一個柜，柜中存放元器件及貯存板，中間抽屜存放工具、萬用表、導線等；實驗臺控制面板采用金屬雙面噴塑；桌面周邊采用2mm厚的蘭色PVC塑料帶熱熔膠封邊，外觀美觀、堅固、耐用；尺寸：1600×700×1070mm。
老師示教臺1臺，分別控制30臺學生臺桌的電源。

配PLC可編程實驗?zāi)K
三菱主機為FX3U-24MT內置開關量I/O（14路開關量輸入/10路晶體管輸出）+FX0N-3A模擬量模塊（2路模擬量輸入/1路模擬量輸出。
實物模型
(1)小車運動控制模型
由底座、運動小車、同步帶輪傳動機構、直流電機、光電傳感器、電感式傳感器、電容式傳感器、超聲波傳感器、行程開關等組成，通過傳感檢測、PLC編程，實現運動距離測量、傳動控制、鍵值優化比較行走控制、定向控制、定位控制、報警運行控制、點動控制、位置時時顯示控制等，能實現小車的精確定位。
(2)液位/流量控制模型
由底座、有機玻璃水箱、微型水泵、儲水箱、手動閥門、超聲波液位傳感器、壓力傳感器、顯示儀表、和電氣控制箱組成。通過傳感器信號采集，控制系統編程，實現各種模擬量輸入、輸出實訓及壓力、液位的位式和PID閉環控制，可作為研究各種工業算法控制的一個實訓平臺。
（3）溫度控制模塊
溫度控制模塊由加熱器、溫度變送電路、測溫器及顯示儀表等組成。通過編程，能完成溫度PID控制。
(4)電子秤模型
以電子秤實物做過模型
（5）穩壓電源模塊

電工、模電.數電、電氣控制實驗項目

一、電工部分：

1、電位、電壓的測定
2、電源的外特性
3、基爾霍夫定律的驗證
4、RLC串聯諧振電路
5、戴維南定理驗證
6、單相交流電路功率因數
7、三相交流電路
8、楞次定律的驗證
9、變壓器
10、二階是民路響應
11、伏安法測電阻
12、電阻的串聯
13、電阻的并聯
14、電阻混聯
15、電阻的分壓電路
16、電源電動勢的內阻測定
17、電流表和電壓表的擴程
18、歐姆定律
19、負載獲得最大功率的條件
20、直流電橋測電阻
21、燈絲伏安特性的測定
22、基爾霍夫第一定律
23、基爾霍夫第二定律
24、支路電流法
25、樓梯燈開關控制
26、疊加定律
27、星形和三角形電路等交互換
28、互易定理
29、諾頓定理
30、電壓控制電流源的測試
31、RL串聯部分
32、RC串聯電路的阻抗和電壓三角形
33、RCL并聯諧振電路
34、電容器的并聯
35、電容器的串聯
36、電容器的混聯
37、電容器的充放電
38、電容器在交直流中的作用
39、負載獲得最大功率的條件
40、驗證純電感、純電容電路電流、電壓相位
41、單相交流電路實驗
42、電流互感器原理
43、電壓互感器原理
44、日光燈電路
45、三相負載的星形聯接
46、三相負載的三角形連接
47、一階RC電路的過渡過程
48、一階RL電路的過渡過程
49、二階電路的過渡過程
50、RC選頻網絡
51、電磁感應現象的研究
52、互感現象
53、通電、斷電自感現象
54、磁耦合線圈的同名
55、磁耦合線圈的異名端
56、接觸器點動控制
57、接觸器自鎖控制
58、具有過載保護的正反轉控制
59、接觸器聯鎖的正反轉控制
60、按鈕聯鎖的正反轉控制
61、雙重聯鎖的正反轉控制
62、接觸器控制星形三角形控制
63、時間繼電器控制星形三角形控制
64、QX3-13型自動星形三角形控制
65、直接起動及能耗制動控制
66、銑床主軸與進給電機的控制
67、電壓控制電流源的測試

二、電子部分：

1、晶體三極管的輸入輸出特性
2、低頻小信號放大器電路實驗
3、負反饋對放大器性能的影響
4、差動放大器的研究
5、單結晶體管觸發電路
6、單相橋式整流、濾波電路實驗
7、串聯型穩壓電路
8、正弦波振蕩器
9、555時差基電路的應用
10、計數譯碼顯示實驗
11、二極管正向特性
12、二極管反向特性
13、測試三級管電源放大倍數
14、共發射極電路
15、發光二極管實驗
16、帶負載單級小信號電壓放大
17、分析Ce對低頻特性的影響
18、電壓負反饋偏置電路
19、分壓式電流負反饋偏置電路
20、用熱敏電阻穩定工作點電路
21、用二極管穩定工作
22、共基極放大電路
23、共集電極放大電路
24、場效應管測試電路
25、共源極基本放大電路
26、結型場效應管放大器
27、場效應管分壓式自偏壓
28、場效應管共漏極電路
29、場效應管共柵極電路
30、兩級阻容耦合放大電路
31、單管阻容放大實驗電路
32、直接耦合放大電路
33、兩管直接耦合放大電路
34、射極輸出電路增強帶負載能力的阻容耦合電路
35、用電阻提高后級發射極電位
36、用穩壓管提高后級發射極電位
37、變壓器耦合放大電路
38、甲類功率放大電路
39、乙類功率放大電路
40、串聯電流負反饋電路
41、串聯電壓負反饋電路
42、并聯電壓負反饋電路
43、并聯電流負反饋電路
44、共基共射極放大電路
45、自舉射極輸出電路
46、射極輸出電路
47、用電容衰減高頻電壓
48、NPN-PNP直接耦合放大電路
49、場效應管三極管組成放大電路
50、用負反饋消除自激振蕩
51、負反饋在磁頭放大電路中的應用
52、晶體管開關作用
53、RC移相振蕩電路
54、RC橋式振蕩電路
55、雙T選頻網絡電路
56、變壓器反饋式振蕩電路
57、電容三點式振蕩電路
58、電感式振蕩電路
59、差動放大電路的基本形式
60、長尾式差動放大是民路
61、三管OTL互補對稱電路
62、四管OTL互補推挽功率放大電路
63、差動輸入單端輸出
64、差動輸入雙端輸出
65、單端輸入單端輸出
66、雙電源長尾式差動放大電路
67、具有恒流源的差動放大電路
68、集成功率放大器
69、反相運算基本電路
70、運放用作交流比例放大
71、Vos的簡易測量
72、Ib的簡易測量
73、Ios的簡易測量
74、CMRR的簡易測量
75、Vicm的簡易測量
76、Aod的簡易測量
77、Vopp的簡易測量
78、SR的簡易測量
79、引到反相端輔助調零措施
80、引到同相端輔助調零措施
81、同相輸入求和運算
82、基本同相放大接法
83、利用三極管的基極電流實現對IOS的溫度補償
84、反相輸入保護措施
85、對電容負載進行校正的措施
86、使互補管工作在甲乙類的擴大輸出電流措施
87、同相輸入保護措施
88、利用穩壓管保護器件
89、電源極性錯接的保護
90、反相運算基本電路
91、傳感元件通過電橋的形式將物理量變成電量
92、硅光電二極管放大電路
93、利用三極管來保護器件
94、反相運算基本電路
95、電源起動瞬間過壓保護
96、基本同相運算電路
97、差動輸入運算電路
98、可調增益的差動運算電路
99、反相輸入求和運算
100、對電容負載進行校正的措施
101、雙端輸入求和運算
102、基本積分電路
103、EC考慮泄漏陰時的積分運算電路
104、提高積分時間常數的措施
105、快速積分電路
106、模擬一階段微分方程的電路
107、模擬二階段微分方程的電路
108、基本功微分電路
109、基本對數運算電路
110、實用微分電路
111、利用間接方法得到近似微分
112、反對數放大的基本電路
113、簡單的過零比較電路
114、利用三極管對數特性組成的對數運算電路
115、具有滯迥特性的比較電路
116、雙限比較電路
117、利用二極管作為上限檢測
118、幅度選擇電路
119、RC無源網絡的低通濾波電路
120、同相輸入一階低通濾波電路
121、反相輸入一階低通濾波電路
122、簡單的二階RC濾波電路
123、典型二階RC有源低通濾波電路
124、二階有波低通濾波電路
125、反饋二階有源低通濾波電路
126、典型二階高通有源濾波電路
127、基本帶通濾波電路
128、典型帶通濾波電路
129、用雙T網絡組成的帶阻濾波電
130、甚低頻正弦波振蕩電路
131、能同時產生正弦和余弦電壓的振蕩電路
132、矩形波振蕩電路
133、寬度可調的矩形波發生器
134、幅度和頻率均可調的鋸齒波發生器
135、幅度頻率可調的鋸齒發生器
136、單相半波整流電路
137、單相全波整流電路
138、單相橋式整流常用畫法電路
139、全波整流電路的最大反向峰值電壓
140、電容濾波電路
141、電容濾波帶電阻負載
142、RC濾波電路
143、多段RC濾波電路
144、基本LC濾波電路
145、型濾波電路
146、二倍壓整流電路
147、三倍壓整流電路
148、基本穩壓電路
149、基本調整管穩壓電路
150、具有放大環節的穩壓電路(一)
151、具有放大環節的穩壓電路(二)
152、并聯穩壓電路
153、串聯型開關穩壓電路
154、三端集成穩壓電路
155、正電源輸出可調的集成穩壓電路
156、電子濾波電路
157、調整管穩流電路
158、充電用硅整流器原
159、單相全波可控硅整流
160、單相半波可控硅整流
161、單相橋式可控硅整流
162、單相半波可控硅整流滯觸發器
163、單相橋式可控硅整流流滯觸發器
164、晶閘管測試電路橋式可控硅整流
165、電阻、電容、二極管觸發電路
166、電子調壓電路單路
167、測單結管
168、移相觸發電路
169、單結管觸發應用電路
170、用LM7805組成的5-15V可調電源
171、用LM317組成的軟啟動穩壓電
172、二極管非門
173、二極管或非門
174、三極管非門
175、三極管與非門
176、三極管或非門
177、三極管雙穩態電路
178、三極管單穩態電路
179、三極管多諧振蕩電路
180、射極耦合雙穩態電路
181、集成施密特電路
182、對稱式多諧和振蕩器
183、環形多諧振蕩器
184、微分形單穩態電路
185、矩形波發生器
186、測試TTL與非門的輸入短路電路IIS
187、測試TTL與非門的最小輸入高電平Von
188、測試TTL與非門的最大輸入高電平Voff
189、測試TTL與非門的輸出最高電平VOH
190、測試TTL與非門的輸出最低電平BOL
191、測試TTL與非門的空載功
192、測試TTL與非門空載截止電流IIH
193、測試TTL與非門的扇出系數
194、TTL與門
195、TTL或門
196、TTL非門
198、TTL與非門
199、RS觸發器
200、JK觸發器
201、D觸發器
202、8421編碼器
203、8421譯碼器換壓器
204、555直流—交流式換壓器
205、二—十進制計數器、十進制計數器
206、七段譯碼器
207、用分離元件組成TTL與非門
208、全加器
209、數據選擇器
210、雙向移位寄存器
211、三態門
212、與非門功能測試
213、利用復位法接成的六進制計數器
214、液位光電控制
215、簡單的溫控電路
216、光控簡易路燈自動開關電路
217、互補音頻振蕩響器
218、音樂門鈴電路
219、電子報警器電路
220、閃光燈電路
221、電子門鈴電路
222、音樂集成報警電路
223、排風扇自動啟閉電路
224、家用調光臺燈電路

電氣控制部分實驗項目：
1、閘刀開關正轉控制、倒順開關控制
2、接觸器點動控制
3、接觸器自鎖控制
4、具有過載保護的正轉控制
5、接觸器聯樂的正轉控制
6、按鈕聯鎖的正反轉控制
7、雙重聯鎖的正反控制
8、串聯電阻降壓起動控制
9、接觸器控制星形三角形控制
10、時間繼電器控制星形三角控制
11、OX3-13型自動星形三角形控制
12、直接起動及能耗制動控制
13、工作臺自動往返電氣控制
14、銑床主軸與進給電動機的控制
15、C620型車床電氣控制
16、電動機反接制動控制線路
17、電動葫蘆電氣控制
18、手動星形三角形控制
19、三相異步電動機參數的測定實驗
20、直流電機啟動
21、直流電機的調速
22、直流電機的反轉
23、直流電機制動實驗

運動小車實驗項目:
1、傳感器特性認識
2、直流電機特性認識
3、小車手動運行控制
4、小車自動運行控制
5、小車綜合運行控制
6、小車運動控制程序的PLC編程

水位液位控制實驗項目：
1、超聲波液位傳感器特性認識
2、壓力傳感器特性認識
3、微型水泵動運行控制
4、液位位式運行控制
5、PID閉環控制
6、信號采集實驗
7、液位控制程序的PLC編程

溫度控制實驗項目：
1、溫度傳感器特性認識
2、溫度變送電路的實驗
3、測溫器的使用
4、溫度控制程序的PLC編程

電子秤實驗項目：
1、電子秤特性認識
2、電子秤運行控制

穩壓電源實驗項目：
1、穩壓電源特性認識

2、穩壓電源運行控制

元器件明細表

序號	元件名稱	規格及型號	數量	備注
1	電阻器	1Ω	1	1/2W
2	電阻器	5.1Ω	2	1/2W
3	電阻器	10Ω	1	1/2W
4	電阻器	20Ω	1	1/2W
5	電阻器	30Ω	2	1/2W
6	電阻器	39Ω	1	1/2W
7	電阻器	51Ω	2	1/2W
8	電阻器	75Ω	1	1/2W
9	電阻器	100Ω	3	1/2W
10	電阻器	150Ω	1	1/2W
11	電阻器	200Ω	1	1/4W
12	電阻器	300Ω	3	1/4W
13	電阻器	470Ω	1	1/4W
14	電阻器	510Ω	2	1/4W
15	電阻器	680Ω	1	1/4W
16	電阻器	1K	3	1/4W
17	電阻器	1.2K	2	1/4W
18	電阻器	1.5K	2	1/4W
19	電阻器	2K	3	1/4W
20	電阻器	2.4K	1	1/4W
21	電阻器	3K	2	1/4W
22	電阻器	3.3K	1	1/4W
23	電阻器	3.9K	1	1/4W
24	電阻器	4.3K	1	1/4W
25	電阻器	4.7K	2	1/4W
26	電阻器	5.1K	3	1/4W
27	電阻器	6.8K	1	1/4W
28	電阻器	7.5K	1	1/4W
29	電阻器	8.2K	1	1/4W
30	電阻器	10K	4	1/4W
31	電阻器	13K	1	1/4W
32	電阻器	15K	2	1/4W
33	電阻器	20K	2	1/4W
34	電阻器	30K	2	1/4W
35	電阻器	33K	1	1/4W
36	電阻器	39K	1	1/4W
37	電阻器	47K	2	1/4W
38	電阻器	51K	1	1/4W
39	電阻器	75K	1	1/4W
40	電阻器	100K	4	1/4W
41	電阻器	150K	1	1/4W
42	電阻器	200K	2	1/4W
43	電阻器	300K	1	1/4W
44	電阻器	470K	1	1/4W
45	電阻器	510K	1	1/4W
46	電阻器	1M	1	1/4W
47	電阻器	10M	2	1/4W
48	熱敏電阻器	1K	1
49	電容器	200PF	1
50	電容器	3300PF	1
51	電容器	63V 0.01μF	2
52	電容器	63V 0.022μF	1
53	電容器	63V 0.033μF	1
54	電容器	63V 0.1μF	2
55	電容器	250V 1μF	1
56	電容器	250V 2μF	1
57	電容器	25V 0.47μF	1
58	電容器	25V 4.7μF	1
59	電容器	25V 10μF	2
60	電容器	25V 22μF	1
61	電容器	25V 33μF	1
62	電容器	25V 47μF	2
63	電容器	25V 100μF	3
64	電容器	25V 220μF	1
65	電容器	25V 470μF	1
66	二極管	1N4007	4	2CP
67	二極管	2AP9	2
68	光敏二極管	2CU	1
69	發光二極管	LED(紅)	2
70	穩壓二極管	2CW53	2	5.5V
71	晶體振蕩器	3.5MHZ	1	TXAL
72	連接插座		31
73	可變電阻器	WH5 470Ω	1
74	可變電阻器	WH5 1K	1
75	可變電阻器	WH5 4.7K	1
76	可變電阻器	WH5 10K	1
77	可變電阻器	WH5 47K	1
78	可變電阻器	WH5 100K	1
79	可變電阻器	WH5 470K	1
80	可變電阻器	WH5 1M	1
81	電感器	180mH	1
82	直流小電機	1.5V-3V	1
83	指示燈	6.3V 100mA	2
84	插口燈座		8
85	日光燈管座		2
86	啟動器座		1
87	扭子開關	1*1	4
88	扭子開關	1*21	1
89	扭子開關	1*2R	1
90	電位器	WH5 470ΩR	1
91	電位器	WH5 1KR	1
92	電位器	WH5 4.7KL	1
93	電位器	WH5 4.7KR	1
94	電位器	WH5 10KL	1
95	電位器	WH5 10KR	1
96	電位器	WH5 100KR	1
97	場效應管	3DJ6L	1
98	場效應管	3DJ6R	1
99	可控硅	KP1L	1
100	可控硅	KP1R	1
101	單結管	BT33F	1
102	三極管	2CS2655	1	NPN
103	三極管	2SA1020	1	PNP
104	三極管	9011L	2	NPN
105	三極管	9011R	2	NPN
106	三極管	9012L	1	PNP
107	三極管	9012R	2	PNP
108	三極管	9013L	1	NPN
109	三極管	9013R	1	NPN
110	三極管	3AX31R	1	PNP
111	三極管	3AX31L	1	PNP
112	三端穩壓器	LM317	1
113	三端穩壓器	LM7805	1
114	運算放大	LM358	2
115	十字連接插座		1
116	×字連接插座		1
117	全橋堆	1A/50V	1
118	音樂集成	YYP	1
119	電表85C1	±100μA	1
120	電表85C1	-10MA	1
121	電表85C1	-50mA	3
122	電表85C1	-200mA	1
123	電表85C1	-3V	1
124	電表85C1	-15V	1
125	電表85C1	～50MA	1
126	電表85C1	～300MA	3
127	時基集成	N555	1
128	繼電器	4098/6V	1
129	喇叭	0.5W	1
130	電平開關	DPKG-7	1
131	電平指示	DPZS-10	1
132	數碼器	SR546	1
133	輸出變壓器	音頻	1
134	輸入變壓器	音頻	1
135	集成測試座	14T	1
136	集成測試座	16T	1
137	編碼器	74LS147	1	元件
138	TTL與非門	74LS00	1	元件
139	TTL非門	74LS04	1	元件
140	TTL與門	74LS08	1	元件
141	TTL或非門	74LS32	1	元件
142	譯碼器	74LS42	1	元件
143	Ｄ觸發器	74LS74	1	元件
144	JK觸發器	74LS112	1	元件
145	譯碼器	74LS247	1	元件
146	三態門	74LS125	1	元件
147	數據選擇器	74LS153	1	元件
148	加法器	74LS183	1	元件
149	移位寄存器	74LS194	1	元件
150	編碼器	74LS290	1	元件
151	CMOS與非門	CD4011	1	元件
152	原線圈	Φ12 11mH	1
153	副線圈	Φ20 28mH	1
154	條形磁鐵		1
155	鎮流器	8W	1
156	電源變壓器	220V/6V	1
157	小白熾燈	220V/15V	8
158	啟動器		1
159	日光燈管	220V/8W	1
160	插頭導線	20cm	20
161	插頭導線	70cm	6
162	插頭導線	50Cm	3
163	三相電動機	380V 180W	1
164	直流電機		1
165	交流接觸器	380V 10A	4
166	熱繼電器	380V	2
167	時間繼電器	380V 2A	1
168	3H控制按鈕	常開常閉	2
169	4H控制按鈕	常開常閉	1
170	控制變壓器	BK25	1
171	行程開關	LX19-001	4
172	閘刀	380V15A	1
173	雙向閘刀	380V15A	1
174	倒順開關	380V	1
175	大功率電阻	50W	3
176	大燈座	220V	1
177	陶瓷保險座	15A	3
178	組合開關		1
179	尖嘴鉗		1
180	剝線鉗		1
181	螺絲刀	一字	1
182	螺絲刀	十字	1
183	保險管	3A	1	盒
184	烙鐵	35W	1	老師桌
185	烙鐵架		1	老師桌
186	焊錫絲		1	老師桌
187	萬用表		1
188	電池	9V	1
189	電池	1.5V	1
190	通用電路板	30×35cm	2
191	實驗桌		1
192	電學實驗臺		1
193	手槍鉆		1	老師桌
194	說明書		2
195	塑料凳		2
196	示教板		1	老師桌
197	學生電源控制器		1	老師桌
198	號碼紙		1套
199	電纜線		若干
200	壓線槽		若干
201	防火皮		1
202	PLC可編程模塊	三菱	1
203	溫度控制模塊		1
204	運動小車實訓模型		1
205	水位液壓控制模型		1
206	電子秤模型		1
207	穩壓電源模塊		1
