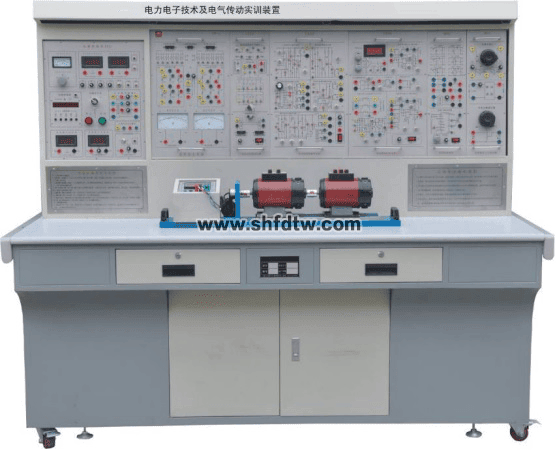

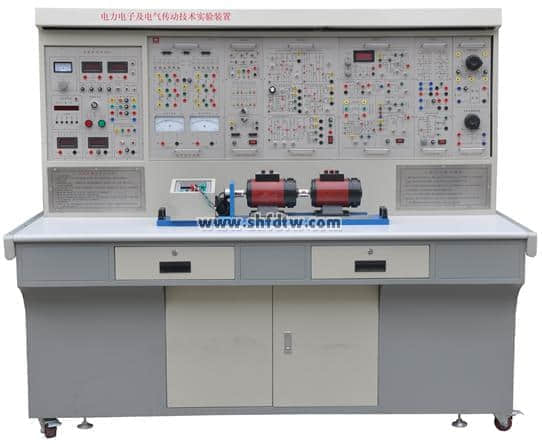

TWZ-780E型電力電子技術及電氣傳動實訓裝置

（裝備參考圖片）

一、概述

“TWZ-780E型電力電子技術及電氣傳動實訓裝置” 適用于各職業院校所開設的《電力電子技術》、《半導體變流技術》、《電工與電子技術》、《交直流調速》、《自動控制系統》、《電力拖動和自動控制》等多門課程的實訓教學，同時還適用于初、中、高級電工及電工技師的技能培訓與考核。

二、特點

1、綜合性強 本裝置綜合了目前國內各類學校電力電子、半導體變流、交直流調速、交流變頻、電機控制、控制理論等實驗項目。

2、適應性強 能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。

3、整套性強 從專用電源、電機及其它實驗部件到實驗連接專用導線配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配套。

4、直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。

5、科學性強 裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實驗。

6、開放性強 控制屏供電采用三相隔離變壓器隔離，并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。由于整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實驗室，創造了條件。

三、適用范圍

本裝置涵蓋了各類院校等所開設的“電力電子技術(或稱半導體變流技術)”、“直流調速”、“電機控制”、“電力拖動自動控制系統”及“控制理論”等專業課程所要求的實驗實驗項目。

四、技術性能

1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)

2、工作環境: 溫度-10℃－+40℃　相對濕度＜85％（25℃） 海撥＜4000m

3、裝置容量：＜1.5KVA

4、外形尺寸：1750×700×1580 mm3

五、裝置的基本配備

1、DK01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

（1）交流電源（均帶有過流保護措施）

提供交流電源：三相交流電源 380V/5A

三相交流電 220V/3A（隔離輸出）

（2）高壓直流電源

勵磁電源：220V（0.5A），具有輸出短路保護。

（3）指針式儀表：

交流電壓表一只：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級;

(4)數字式儀表

1）真有效值交流數字電壓表一只：測量范圍0～500V,量程自動判斷、自動切換，精度0.5級，三位半數顯，為交流調速系統提供電壓指示；

2）真有效值交流數字電壓表一只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示等功能，為交流調速系統提供電流指示；

3）直流數字電壓表一只：測量范圍0～500V，三位半數顯，輸入阻抗為10MΩ，精度0.5級；

4）直流數字毫安表一只：測量范圍為0～5A，三位半數顯，精度0.5級。

（5）人身安全保護體系

三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。

電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

電壓型漏電保護裝置：控制屏若有漏電現象，漏電壓超過一定值，即切斷電源。

實驗連接線及插座：強、弱電連接線及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。

（6）實驗管理器

具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。

（7）控制屏其它設施

控制屏正面大凹槽內，設有兩根圓鋼管，可掛置實驗部件，凹槽底部設有3芯插座，掛箱的供電由這些插座提供。控制屏兩邊設有單相三極220V電源插座及三相四極380V電源插座，還設有實驗臺照明用的40W日光燈一盞。

2、DK02實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

3、DQ03-1固定電機導軌、測速系統及智能數顯轉速表（帶測速反饋）

4、DQ27三相可調電阻（每組900Ω×2/0.41A）

5、DK03晶閘管主電路

提供12只5A/1000V的晶閘管，，每只晶閘管均設有保護裝置，晶閘管可通過外加信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗；設有帶鏡面精密指針式直流電壓表±300V，精度1.0級帶鏡面直流電流表±2A，精度1.0級各一只和平波電抗器一組。

6、DK04三相晶閘管觸發電路

提供三相觸發電路、功放電路等，與“DK03”配套使用。

7、DK05 單相晶閘管觸發電路實驗

提供單結晶體管觸發電路、、鋸齒波同步移相觸發電路、單相交流調壓觸發電路及西門子TCA785集成觸發電路。

8、DK06 電機調速控制實驗（Ⅰ）

提供以下模塊：給定（帶數顯）、調節器I、轉速變換（FBS）、調節器II、反號器（AR）、電流變換（FBC）、電壓隔離器（TVD）。其中調節器I和調節器II的比例增益由電位器調節。

9、DK06-1電機調速控制電路（II）

提供以下模塊：零電平檢測（DPZ）、轉矩極性鑒別（DPT）、邏輯控制（DLC）。

10、DK11單相調壓與可調負載

提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～90Ω/1.3A（串聯）或0～45Ω/2.6A（并聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。

11、DK12變壓器實驗

提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于異步電機串級調速實驗和三相橋式、單相橋式有源逆變電路實驗；還設有三相不控整流電路等模塊。

12、DQ07-1直流發電機 （220V、355W、1500r/min）

13、DQ09直流并勵電動機 （185W，220V，1500r/min）

14、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380RPM，功率120W ,電流0.6A，絕緣等級E）

15、GDQ12線繞式異步電機起動與調速電阻箱

提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。

16、實驗連接線：

根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

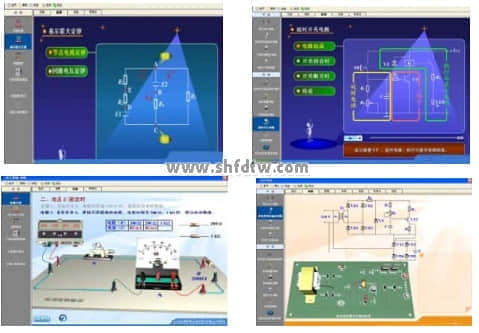

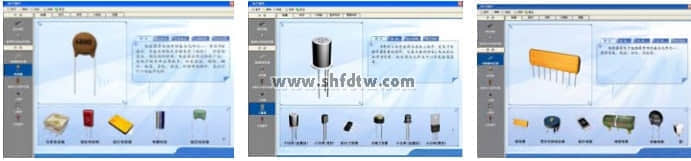

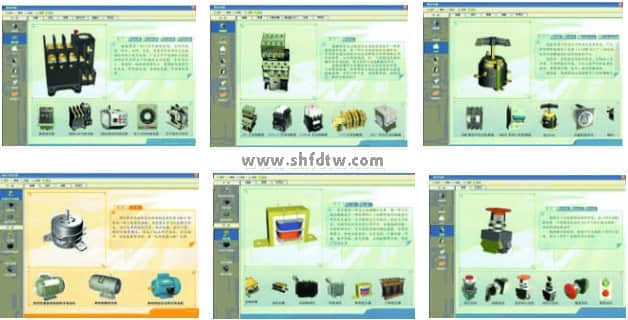

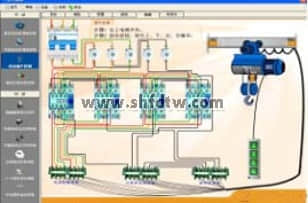

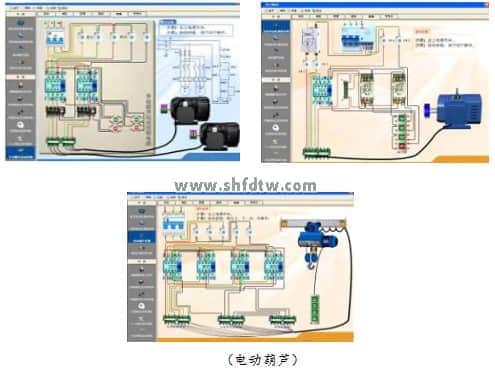

17、提供電工電子/電拖及自動控制技能鑒定仿真，3D動畫建模仿真軟件（提供正版軟件，便于升級）：

模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實驗內容，學校可以根據學生學習進度選擇相應的訓練模塊進行訓練。

利用生動的動畫演示，配合語音對電路工作原理進行講解；可通過半透明的原理圖上的提  示進行相關操作；具有與設備一致的實驗項目和實物元件介紹；具有實驗?zāi)康牡拿枋觥嶒炂鞑牡恼故?、典型電路的分析、電路原理聲動同步的解說、元件布局模擬操作、電路原理的模擬接線，模擬現場的工業仿真等功能。該軟件所有圖標及器件均采用3D建模，通過美工處理，整體畫面美觀大方。通過軟件的教學及仿真，能激發學員的思維、增強學員的感性認識，更好地剖析教學的重點、難點。

軟件中的項目內容都和實驗設備相關，學生在去實驗室之前，就可以對實操項目在理論和感觀上有個初步的認識。

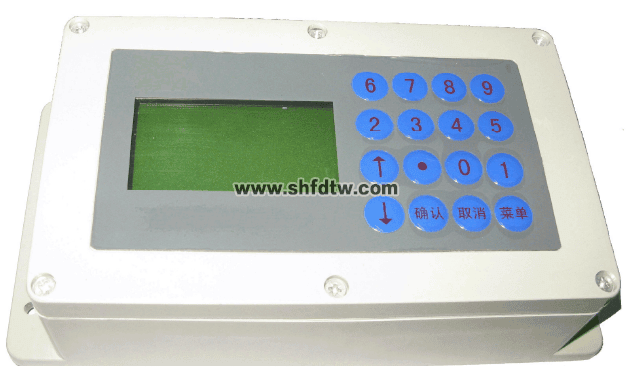

18、智能故障考核單元

本單元允許聯網考核或脫機考核，設有教師與學生窗口。學生與老師操作簡單方便.

以下以單機模式考核設置為例介紹智能考核的操作方法：

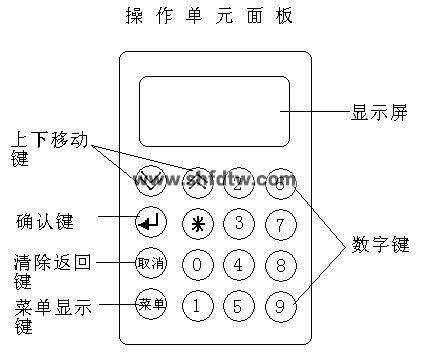

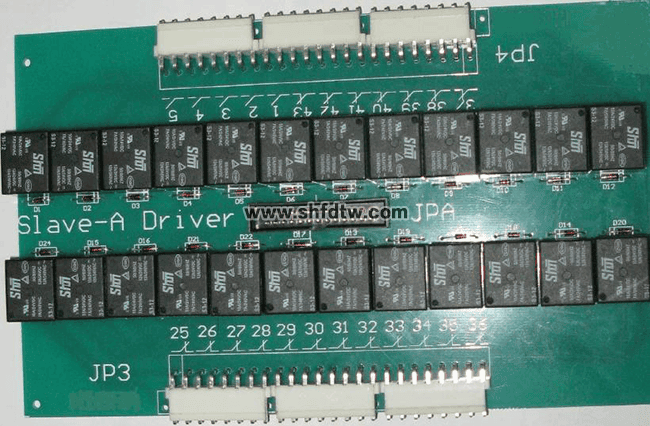

（1）、智能考核裝置——主要包括操作單元、故障單元兩部分。

0-9鍵為數字鍵供輸入數據、菜單選擇、操作使用。

上、下箭頭鍵供顯示數據上、下移動時使用。

回車鍵      供操作后確認使用。

取消        供取消操作、清除數據、返回上一級菜單使用。

菜單        進入當前窗體的菜單時使用。

Ｇ：１２Ｖ電源負極　　?。郑海保玻蛛娫凑龢O　?。?、Ｈ：網絡連接端子

（2）、智能考核的操作方法

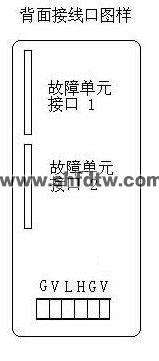

通過配套的排線對應連接（如：故障單元接口1及故障單元接口2）

六、本裝置能開設的實驗項目

電力電子技術實驗項目

（一）電力電子技術實驗

1）單結晶體管BT35觸發電路

2）鋸齒波同步移相觸發電路

3）TCA785 集成觸發電路

4）單相半波可控整流電路

5）單相橋式半控整流電路

6）單相橋式全控整流電路及有源逆變電路

7）三相半波可控整流電路實驗

8）三相半波有源逆變電路

9）三相橋式半控整流電路

10）三相橋式全控整流及有源逆變電路

11）單相交流調壓電路

12）三相交流調壓電路

（二）直流電機調速部分

13）晶閘管直流調速主要單元調試實驗

14）單閉環不可逆直流調速系統實驗（電壓/電流/速度）

15）帶電流截至負反饋的轉速單閉環調速系統

16）電壓，電流雙閉環不可逆直流調速系統實驗，

17）轉速，電流雙閉環不可逆直流調速系統實驗

18）邏輯無環流可逆直流調速系統實驗（正反轉）

（三）交流電機調速部分

（19）雙閉環三相異步電機調壓調速系統

（20）雙閉環三相異步電機串級調速系統

（四）本裝置可設置的部分故障內容

1．可控硅觸發脈沖的丟失

2．整流橋熔斷絲故障

3．觸發電路同步信號的故障

4．觸發電路的觸發脈沖調節失效

5．速度調節器積分電容短路

6．速度調節器輸出斷路

7．轉速變換輸出斷路

8．電流調節器積分電容短路

9．電流調節器輸出斷路

10．電壓隔離器輸出斷路

11．反號器輸工作不正常

本裝置可設置40個獨立的故障點，每個實訓項目可通過多種故障的組合，可設置更多的故障。

七、裝置的配置清單：

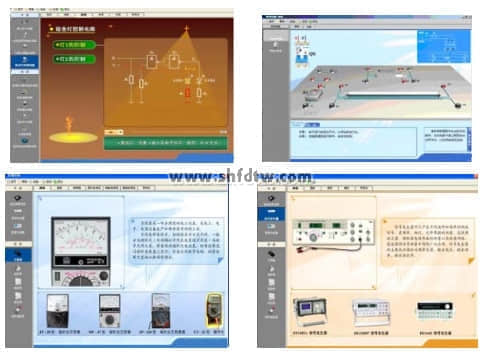

附件一  ：電工電子/變壓器/電機及拖動自動控制技能鑒定仿真，3D動畫建模（包含電機與變壓器）

模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實驗內容，學?？梢愿鶕?jù)學生學習進度選擇相應的訓練模塊進行訓練。

利用生動的動畫演示，配合語音對電路工作原理進行講解；可通過半透明的原理圖上的提  示進行相關操作；具有與設備一致的實驗項目和實物元件介紹；具有實驗?zāi)康牡拿枋觥嶒炂鞑牡恼故?、典型電路的分析、電路原理聲動同步的解說、元件布局模擬操作、電路原理的模擬接線，模擬現場的工業仿真等功能。

該軟件所有圖標及器件均采用3D建模，通過美工處理，整體畫面美觀大方。通過軟件的教學及仿真，能激發學員的思維、增強學員的感性認識，更好地剖析教學的重點、難點。

1、軟件仿真實驗內容要求：
