TWS-01G電子工藝實訓平臺
一、總體概述
結合生產實際和職業崗位的技能要求，適合模擬與數字電路模塊的教學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。
配套的電工電子創新實訓模塊由透明有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
二、設備技術指標
1.工作電源：兩相三線 AC 220V±10% 50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高為1600×700×1800mm
4.整機功耗： 1.5KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點
電子工藝實訓考核裝置大體構成上分：鋁合金活動框架、電源臺、實驗元件盒。
鋁合金活動框架：框架上面可以放標準掛板模塊，可隨意擴展，完成多門多種實驗，另配置1個活動柜，方便存放所需工具和實驗元件盒。
電源臺：由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器以確保使用安全。
實驗電源每路配置：一組可調的直流電源0～24V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3～24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 2000mA）；以及8路單相電源插座，可以方便設備、儀表的擴展時使用。
該裝置配置的實驗元件盒，其面板標志的元件電路符號采用最新的國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單，實驗元件盒具有使用保管方便等特點。

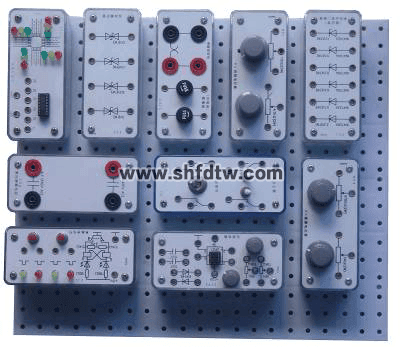

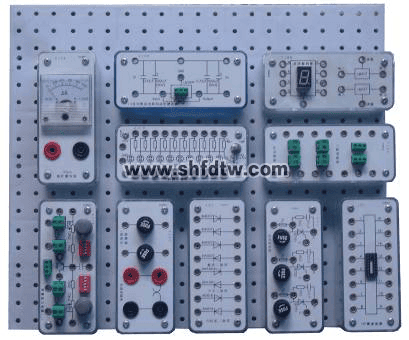

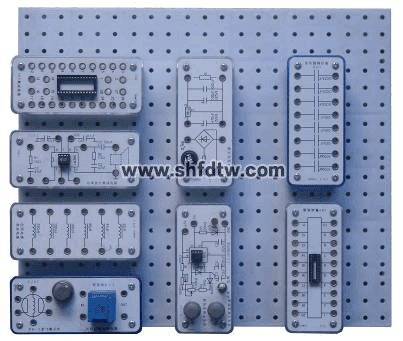

電子元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實驗單元電路、典型儀表、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電子線路；使實訓具有開放性和創新性，電子元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；導線插孔采用高質量銅材制造，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實驗；實驗時可根據實驗內容和技能訓練的需要，可方便的任意組合實驗線路，以完成不同的實驗項目，如課程設計等。
四、設備實訓項目
（一）模擬電子技術綜合應用、創新實訓項目
1.常用二極管的性能測試及應用
2.雙極晶體管及場效管輸出特性的測定
3.單管放大電路的研究
4.兩極放大電路及負反饋放大電路的研究
5.助聽器電路的調試（電子產品線路）（綜合應用）
6.恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
7.三極管放大電路故障排除
8.整流、濾波及穩壓電路的研究
9.直流穩壓正、負電源電路的研究
10.典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
11.OTL功率放大電路的故障排除
12.LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
13.運算放大器基本運算電路
14.對由運放器組成的積分運算電路、微分運算電路
15.對由運放器組成的電壓比較器傳輸特性的研究
16.氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
17.方波、三角波和鋸齒波發生器電路的研究與測試
18.三角波、方波及正弦波發生器的制作競賽
19.RC（文式橋式）正弦波振蕩器和制作與調試
20.電容三點式LC正弦波發生器
21.有源濾波電路研究
22.直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
23.恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
（二）數字電子技術綜合應用、創新實訓項目
1.基本邏輯門電路功能測試
2.優先編碼器功能測試
3.二進制譯碼器和數據選擇器功能測試
4.全加器和超前進位全加器功能測試
5.數值比較器功能測試
6.七段碼鎖存/譯碼/驅動器功能測試
7.各類觸發器功能測試
8.雙向移位寄存器功能測試
9.二一五一十進制計數器功能測試
10.二位十進制計數/譯碼/驅動/顯示電路
11.可逆十進制計數電路功能測試
12.N進制計數電路功能測試
13.555定時器基本應用電路
14.微分型單穩態觸發器
15.集成單穩態觸發器及其應用
16.集成施密特觸發器及其應用
17.聲光控制節能路燈電路（電子產品線路）（綜合應用）
18.8線數據傳輸電路（電子產品線路）（綜合應用）
19.4位環形計數節拍發生器（電子產品線路）（綜合應用）
20.秒脈沖信號發生器（電子產品線路）（綜合應用）
21.救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
22.D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
23.數控變頻三角波—方波發生器
24.移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
25.8位優先編碼器搶答電路（電子產品線路）（綜合應用）
26.觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
27.數字鐘電路（電子產品線路）（綜合應用）
28.二位十進制計數符合電路（電子產品線路）（綜合應用）
29.交通燈控制電路（電子產品線路）（綜合應用）
30.升/降階梯波發生器（電子產品線路）（綜合應用）
31.光電轉換加/減計數電路（電子產品線路）（綜合應用）
五、設備配置清單
|
序號
|
產品名稱
|
型號規格
|
數量
|
單位
|
備 注
|
|
1
|
電子工藝實訓桌
|
1600*850*1800mm
|
1
|
張
|
鋁合金框架
|
|
2
|
電子工藝電源臺
|
1515*230*230 mm
|
1
|
臺
|
鐵質
|
|
3
|
電子創新模塊
|
|
1
|
套
|
在投標文件中提供詳細的配置清單，模塊數不少于140個，須注明該型號規格
|
|
4
|
實驗連接線
|
|
1
|
套
|
|
|
5
|
DXP6.0軟件
|
|
1
|
套
|
拷貝版
|
|
6
|
KeilC軟件
|
|
1
|
套
|
拷貝版
|
|
7
|
電腦小推車
|
|
1
|
臺
|
|
|
8
|
航空插連接線
|
|
1
|
條
|
4米
|
|
9
|
日光燈座（連燈）
|
|
1
|
套
|
|
【配套工具】：
|
序號
|
名稱
|
數量
|
|
1
|
烙鐵（帶架）
|
1
|
|
2
|
剝線鉗
|
1
|
|
3
|
斜口鉗
|
1
|
|
4
|
尖嘴鉗
|
1
|
|
5
|
十字螺絲刀
|
1
|
|
6
|
一字螺絲刀
|
1
|
|
7
|
一字螺絲刀（小）
|
1
|
|
8
|
十字螺絲刀（?。?/span>
|
1
|
|
9
|
美工刀
|
1
|
六、配置清單
電工電子創新模塊清單
|
序號
|
產品名稱
|
產品規格
|
數量
|
|
1
|
RJ金屬膜電阻(2W)
|
330，470，510，
|
各1個
|
|
2
|
RJ金屬膜電阻(2W)
|
330，510，680，
|
各1個
|
|
3
|
RJ金屬膜電阻(2W)
|
1K，2K，3.3K，
|
各1個
|
|
4
|
RJ金屬膜電阻(2W)
|
3.3K，4.7K，6.8K
|
各1個
|
|
5
|
RJ金屬膜電阻(2W)
|
10K，22K，47K
|
各3個
|
|
6
|
錳銅絲電阻(3A)
|
0.1，0.2，0.4
|
各1個
|
|
7
|
RT碳膜電阻(1W)
|
1，4.7，10，27
|
各1個
|
|
8
|
RT碳膜電阻(1W)
|
39，47，56，68
|
各1個
|
|
9
|
RJ金屬膜電阻(1W)
|
100，150，200，300
|
各1個
|
|
10
|
RJ金屬膜電阻(1W)
|
390，470，560，680
|
各1個
|
|
11
|
RJ金屬膜電阻(1/2W)
|
560，820，1K，1K
|
各1個
|
|
12
|
RJ金屬膜電阻(1/2W)
|
1.2K，2K，2.7K，3K
|
各1個
|
|
13
|
RJ金屬膜電阻(1/2W)
|
4.7K，5.1K，6.8K，8.2K
|
各1個
|
|
14
|
RJ金屬膜電阻(1/2W)
|
10K，15K，27K，33K
|
各1個
|
|
15
|
RJ金屬膜電阻(1/2W)
|
51K，56K，62K，68K
|
各4個
|
|
16
|
RJ金屬膜電阻(1/2W)
|
100K，270K，390K，470K
|
各4個
|
|
17
|
RJ金屬膜電阻(1/2W)
|
820K，1M，2.2M，10M
|
各1個
|
|
18
|
RJ金屬膜電阻(1/2W)
|
120，180，220，620
|
各1個
|
|
19
|
RJ金屬膜電阻(1/2W)
|
1.5K，2.2K，2.7K，3.9K
|
各1個
|
|
20
|
RJ金屬膜電阻(1/2W)
|
6.2K，20K，24K，47K
|
各1個
|
|
21
|
RJ金屬膜電阻(1/2W)
|
51K，150K，220K，3M
|
各1個
|
|
22
|
RJ金屬膜電阻(1/2W)
|
510K，1.1M，2M，2M
|
各2個
|
|
23
|
CL聚脂膜電容
|
1000pF，2200 pF，3300 pF
|
各2個
|
|
24
|
CBB聚丙烯膜電容
|
4700 pF，0.01μF，0.022μF
|
各2個
|
|
25
|
CBB聚丙烯膜電容
|
0.033μF，0.047μF，0.1μF
|
各4個
|
|
26
|
CBB聚丙烯膜電容
|
0.22μF，0.47μF，1μF
|
各1個
|
|
27
|
CBB聚丙烯膜電容
|
0.47μF，1μF，0.33μF
|
各1個
|
|
28
|
CD鋁電解電容
|
3.3μF，4.7μF，10μF
|
各2個
|
|
29
|
CD鋁電解電容(50V DC)
|
100μF，220μF，470μF
|
各1個
|
|
30
|
CBB聚丙烯膜電容
|
0.5μ(450V AC)，1.0μ(450V AC)
|
各1個
|
|
31
|
CBB聚丙烯膜電容
|
2μF(450V AC)，
4μF(450V AC)
|
各1個
|
|
32
|
CL聚脂膜電容
|
20 pF，1500 pF，2200 pF
|
各1個
|
|
33
|
CC瓷片電容
|
20 pF，33 pF，100 pF
|
各1個
|
|
34
|
可調電容
|
10-60 pF，220 pF，20-120 pF
|
各1個
|
|
35
|
CC瓷片電容
|
20 pF
|
各1個
|
|
CL聚脂膜電容
|
2200 pF，5600 pF
|
|
36
|
CBB聚丙烯膜電容
|
0.047μF，0.01μF，0.1μF
|
各1個
|
|
37
|
CD鋁電解電容
|
2.2μF，33μF，47μF
|
各2個
|
|
38
|
可調電容
|
2-7 pF，4-15 pF，300 pF
|
各1個
|
|
39
|
WX線繞電位器
|
100(5W)(去蓋)
|
1個
|
|
40
|
WH碳膜電位器
|
470 (2W) (去蓋)
|
1個
|
|
41
|
WH碳膜電位器
|
1K (2W)
|
1個
|
|
42
|
WX線繞電位器
|
4.7K (1W) (去蓋)
|
1個
|
|
43
|
WH碳膜電位器
|
10K (1/2W) (去蓋)
|
1個
|
|
44
|
WH碳膜電位器
|
22K(1/2W)
|
1個
|
|
45
|
WH碳膜電位器
|
33K (1/2W)
|
1個
|
|
46
|
WH碳膜電位器
|
47K (2W)
|
1個
|
|
47
|
WH碳膜電位器
|
100K (2W)
|
1個
|
|
48
|
WH碳膜電位器
|
470K (2W)
|
1個
|
|
49
|
WH碳膜電位器
|
1M (2W)
|
1個
|
|
50
|
電感
|
30mH
|
1個
|
|
51
|
電感
|
100mH
|
1個
|
|
52
|
色碼電感
|
22μH、100μH、180μH、
|
各1個
|
|
54
|
熒光燈鎮流器
|
8W
|
1個
|
|
55
|
柱形電感
|
330μH
|
各1個
|
|
56
|
柱形電感
|
50μH
|
|
57
|
柱形電感
|
100μH
|
|
58
|
EI型殼式變壓器
|
24V/12V
|
1個
|
|
59
|
C型芯式變壓器
|
24V/12V
|
1個
|
|
60
|
R型芯式變壓器
|
24V/12V
|
1個
|
|
61
|
集成底座
|
8P
|
2個
|
|
62
|
14P
|
5個
|
|
63
|
16P
|
4個
|
|
64
|
18P
|
2個
|
|
65
|
28P
|
1個
|
|
66
|
單向擊穿二極管(穩壓管)
|
1N4728A (3.3V 1W)
|
各1個
|
|
67
|
1N4733A (5.1V 1W)
|
|
68
|
1N4735A (6.2V 1W)
|
|
69
|
單向擊穿二極管(穩壓管)
|
1N4738A (8.2V 1W)
|
各1個
|
|
70
|
1N4740A (10V 1W)
|
|
71
|
1N4742A (12V 1W)
|
|
72
|
雙向穩壓管 (1W)
|
5V (2W)，8.2V (2W)，10V (2W)，12V (2W)
|
各1個
|
|
73
|
整流二極管
|
1N4007，1N4007，1N4007，1N4007
|
各1個
|
|
74
|
開關二極管
|
1N4148
|
各1個
|
|
|
1N4148
|
|
肖特基二極管
|
1N5818
|
|
75
|
三極管
|
TIP42C
|
各1個
|
|
76
|
三極管
|
BU406
|
|
77
|
三極管
|
9012
|
各1個
|
|
78
|
三極管
|
TIP41C
|
|
79
|
三極管
|
9013
|
各1個
|
|
80
|
三極管
|
TIP41C
|
|
81
|
晶閘管
|
BT151
|
各1個
|
|
82
|
場效應管
|
3DJ7
|
|
83
|
增強型場效應管
|
IRF630 (N溝道)
|
各1個
|
|
84
|
IRF9630 (P溝道)
|
|
85
|
雙向觸發管
|
BD3
|
各1個
|
|
86
|
雙向晶閘管
|
BT136
|
|
87
|
儀表開關
|
|
1個
|
|
88
|
復位按鈕開關
|
|
1個
|
|
89
|
鈕子開關
|
|
1個
|
|
90
|
燈泡負載
|
|
3個
|
|
91
|
熒光燈底座
|
|
2個
|
|
92
|
啟輝器
|
|
1個
|
|
93
|
指示燈
|
6.3V
|
1個
|
|
94
|
熔斷器（保險絲）
|
|
1個
|
|
95
|
電流表插座
|
|
2個
|
|
97
|
穩壓集成
|
LM337
|
各1個
|
|
98
|
LM317
|
|
99
|
揚聲器
|
8Ω
|
1個
|
|
100
|
蜂鳴器
|
TMB12A12
|
各1個
|
|
101
|
LED
|
Φ5紅
|
|
102
|
QM-N5（或J3）型氣敏元件
|
|
1個
|
|
103
|
三極管插座
|
|
1個
|
|
104
|
元件插座
|
|
1個
|
|
105
|
音樂芯片
|
JD9300Y
|
1個
|
|
106
|
保險絲
|
FU
|
各1個
|
|
107
|
二極管
|
1N4007
|
|
108
|
電容
|
1000μF /50V，100μF /35V，0.1μF
|
|
109
|
穩壓管
|
1N4733 (5.1V)
|
|
110
|
電阻
|
100Ω
|
各1個
|
|
111
|
電阻
|
39Ω
|
|
112
|
溫度傳感器
|
LM35
|
|
113
|
琺瑯電阻
|
RX20-10W 22Ω
|
|
114
|
紐子開關
|
AN4
|
|
115
|
電位器
|
470ΩWH1/2W
|
|
116
|
銅電阻
|
Cu-50
|
|
117
|
直流數字毫伏表
|
0～2000mA
|
1個
|
|
118
|
穩壓集成
|
7812
|
各1個
|
|
119
|
保險絲
|
FU
|
|
120
|
二極管
|
1N4007 ×4
|
|
121
|
電容
|
470μF /50V
|
|
122
|
100μF /25V
|
|
123
|
0.01μF
|
|
124
|
電位器
|
10K WH1/2W (2)
|
各1個
|
|
125
|
電容
|
10μF /35V (2)
|
|
126
|
集成
|
OP07
|
|
127
|
二極管
|
1N4148(2)
|
|
128
|
集成運放
|
LM358
|
1個
|
|
129
|
繼電器
|
12V
|
各1個
|
|
130
|
三極管
|
9013
|
|
131
|
二極管
|
1N4148
|
|
132
|
電容
|
1000μF /50V (2)
|
各1個
|
|
133
|
0.33μF (2)
|
|
134
|
插座
|
3P
|
|
135
|
電容
|
1000μF /50V (2)
|
各1個
|
|
136
|
0.33μF (2)
|
|
137
|
插座
|
3P
|
|
138
|
功放
|
LM386
|
各1個
|
|
139
|
電阻
|
10 (2)
|
|
140
|
電容
|
47nF (2)
|
|
141
|
10μF /35V
|
|
142
|
100nF
|
|
143
|
100μF
|
|
144
|
集成
|
MC34063A
|
1個
|
|
145
|
撥碼開關
|
紅 藍
|
各1個
|
|
146
|
電阻
|
1K(2)
|
|
147
|
電位器
|
10KΩ WH1/2W(2)
|
|
148
|
插座
|
2P(2)
|
|
149
|
3P(1)
|
|
150
|
撥碼開關
|
紅 藍
|
各1個
|
|
151
|
電阻
|
1K(2)
|
|
152
|
電位器
|
10KΩ WH1/2W (2)
|
|
153
|
插座
|
2P(2)
|
|
154
|
3P(1)
|
|
155
|
光電開關
|
LG-JT02(2)
|
各1個
|
|
電機
|
1
|
|
156
|
開關
|
0-1置數單刀雙擲開關
|
各1個
|
|
157
|
鈕子開關
|
KNX(8)
|
|
158
|
電阻
|
100(10個)
|
各1個
|
|
159
|
鈕子開關
|
1個
|
|
160
|
輕觸開關
|
10
|
|
161
|
8421撥碼盤
|
2位
|
|
162
|
電阻
|
51K (10)
|
|
163
|
二極管
|
1N4148(8)
|
|
164
|
集成
|
555
|
各2個
|
|
165
|
電位器
|
100k(2)
|
|
166
|
電阻
|
10k(2)
|
|
167
|
300
|
|
168
|
二極管
|
4001(2)
|
附件4：單元電子模塊清單
|
序號
|
名稱
|
型號/規格
|
單位
|
數量
|
規格mm
|
|
1
|
集成芯片
|
CD4001
|
個
|
1
|
58*58*40
|
|
2
|
集成芯片
|
CD4002
|
個
|
1
|
58*58*40
|
|
3
|
集成芯片
|
CD4008
|
個
|
2
|
58*58*40
|
|
4
|
集成芯片
|
CD4011
|
個
|
3
|
58*58*40
|
|
5
|
集成芯片
|
CD4013
|
個
|
3
|
58*58*40
|
|
6
|
集成芯片
|
CD4015
|
個
|
1
|
58*124*40
|
|
7
|
集成芯片
|
CD4023
|
個
|
1
|
58*58*40
|
|
8
|
集成芯片
|
CD4025
|
個
|
2
|
58*58*40
|
|
9
|
集成芯片
|
CD4060
|
個
|
1
|
58*58*40
|
|
10
|
集成芯片
|
CD4069
|
個
|
1
|
58*58*40
|
|
11
|
集成芯片
|
CD4070
|
個
|
1
|
58*58*40
|
|
12
|
集成芯片
|
CD4071
|
個
|
1
|
58*58*40
|
|
13
|
集成芯片
|
CD4073
|
個
|
1
|
58*58*40
|
|
14
|
集成芯片
|
CD4075
|
個
|
1
|
58*58*40
|
|
15
|
集成芯片
|
CD4077
|
個
|
1
|
58*58*40
|
|
16
|
集成芯片
|
CD4081
|
個
|
1
|
58*58*40
|
|
17
|
集成芯片
|
CD4085
|
個
|
1
|
58*58*40
|
|
18
|
集成芯片
|
CD4096
|
個
|
1
|
58*58*40
|
|
19
|
集成芯片
|
CD40106
|
個
|
1
|
58*58*40
|
|
20
|
集成芯片
|
CD40107
|
個
|
1
|
58*58*40
|
|
21
|
集成芯片
|
CD40194
|
個
|
1
|
58*58*40
|
|
22
|
集成芯片
|
CD4518
|
個
|
2
|
58*58*40
|
|
23
|
集成芯片
|
CD4532
|
個
|
1
|
58*58*40
|
|
24
|
集成芯片
|
CD4538
|
個
|
1
|
58*58*40
|
|
25
|
集成芯片
|
74HC03
|
個
|
1
|
58*58*40
|
|
26
|
集成芯片
|
74HC112
|
個
|
1
|
58*58*40
|
|
27
|
集成芯片
|
74HC151
|
個
|
1
|
58*58*40
|
|
28
|
集成芯片
|
74LS161
|
個
|
2
|
58*58*40
|
|
29
|
集成芯片
|
74LS163
|
個
|
2
|
58*58*40
|
|
30
|
集成芯片
|
74LS283
|
個
|
1
|
58*58*40
|
|
31
|
集成芯片
|
54LS196
|
個
|
1
|
58*58*40
|
|
32
|
集成芯片
|
CD40192/74LS192
|
個
|
1
|
58*58*40
|
|
33
|
集成芯片
|
14513
|
個
|
2
|
58*58*40
|
|
34
|
集成芯片
|
555
|
個
|
2
|
58*58*40
|
|
35
|
集成芯片
|
AD7520
|
個
|
1
|
58*58*40
|
|
36
|
集成芯片
|
LM358
|
個
|
1
|
58*58*40
|
|
37
|
集成芯片
|
LM386
|
個
|
1
|
58*58*40
|
|
38
|
集成芯片
|
ADC0809
|
個
|
1
|
58*58*40
|
|
39
|
集成芯片
|
14528
|
個
|
1
|
58*58*40
|
|
40
|
集成芯片
|
4N35
|
個
|
1
|
58*58*40
|
|
41
|
集成芯片
|
1413
|
個
|
1
|
58*58*40
|
|
42
|
集成芯片
|
MC34063
|
個
|
1
|
58*58*40
|
|
43
|
集成芯片
|
OP07
|
個
|
1
|
58*58*40
|
|
44
|
電阻
|
680K
|
個
|
1
|
|
|
45
|
電阻
|
270
|
個
|
1
|
|
|
46
|
瓷片電容
|
51P
|
個
|
1
|
|
|
47
|
瓷片電容
|
200P
|
個
|
1
|
|
|
48
|
三極管
|
9012
|
個
|
1
|
|
|
49
|
三極管
|
9013
|
個
|
1
|
|
|
50
|
穩壓集成
|
7815
|
個
|
1
|
|
|
51
|
穩壓集成
|
7915
|
個
|
1
|
|
|
52
|
卡口燈泡(E17)
|
15W220V
|
只
|
5
|
冰箱燈泡
|
|
53
|
卡口燈泡(E14)
|
40W220V
|
只
|
5
|
冰箱燈泡
|
|
54
|
卡口燈泡(E17)
|
15W24V
|
只
|
2
|
冰箱燈泡
|
|
55
|
熔芯(保險絲)
|
1A、0.5A、2A
|
只
|
各1盒
|
玻璃
|
|
56
|
1號電池盒
|
|
只
|
1
|
|
|
57
|
熒光燈（8W）
|
|
只
|
1
|
|
|
58
|
啟輝器
|
|
只
|
1
|
|
|
59
|
1#電池
|
|
節
|
2
|
1.5V
|
|
60
|
導線(香蕉插)
|
紅色25cm
|
根
|
5
|
|
|
61
|
導線(香蕉插)
|
黃色25cm
|
根
|
5
|
|
|
62
|
導線(香蕉插)
|
綠色25cm
|
根
|
5
|
|
|
63
|
導線(香蕉插)
|
藍色25cm
|
根
|
5
|
|
|
64
|
導線(香蕉插)
|
黑色25cm
|
根
|
5
|
|
|
65
|
導線(香蕉插)
|
紅色35cm
|
根
|
5
|
|
|
66
|
導線(香蕉插)
|
黃色35cm
|
根
|
5
|
|
|
67
|
導線(香蕉插)
|
綠色35cm
|
根
|
5
|
|
|
68
|
導線(香蕉插)
|
藍色35cm
|
根
|
5
|
|
|
69
|
導線(香蕉插)
|
黑色35cm
|
根
|
5
|
|
|
70
|
導線(香蕉插)
|
紅色45cm
|
根
|
4
|
|
|
71
|
導線(香蕉插)
|
黃色45cm
|
根
|
4
|
|
|
72
|
導線(香蕉插)
|
綠色45cm
|
根
|
4
|
|
|
73
|
導線(香蕉插)
|
藍色45cm
|
根
|
4
|
|
|
74
|
導線(香蕉插)
|
黑色45cm
|
根
|
4
|
|
|
75
|
導線(香蕉插)
|
紅色70cm
|
根
|
2
|
|
|
76
|
導線(香蕉插)
|
黃色70cm
|
根
|
2
|
|
|
77
|
導線(香蕉插)
|
綠色70cm
|
根
|
2
|
|
|
78
|
導線(香蕉插)
|
藍色70cm
|
根
|
2
|
|
|
79
|
導線(香蕉插)
|
黑色70cm
|
根
|
2
|
|
|
80
|
電容
|
10μF
|
|
|
81
|
0.1μF
|
|
82
|
0.01μF
|
|
83
|
鈕子開關
|
1個
|
|
84
|
電阻
|
100(8)
|
各1個
|
|
85
|
集成
|
ULN2801
|
|
86
|
LED
|
紅(8)
|
|
87
|
集成
|
4511(2)
|
各3個
|
|
88
|
電阻
|
300 (16)
|
|
89
|
共陰數碼管
|
0.5寸(2)
|
|
90
|
LED
|
紅(4)綠(4) 黃(4)
|
各1個
|
|
91
|
電阻
|
50Ω(6)
|
|
92
|
集成
|
CD1413
|
|
93
|
電位器
|
10K WH1/2W
|
各1個
|
|
94
|
單結晶休管
|
BT33
|
|
95
|
電阻
|
2.2KΩ
|
|
96
|
100Ω
|
|
97
|
560Ω
|
|
98
|
三極管
|
9013
|
|
99
|
二極管
|
1N4148(2)
|
|
100
|
指針微安表
|
100μA
|
1個
|
