TWQCDZ-03型新能源汽車電工電子基礎實訓臺
一、設備概述
本裝置配備各種交直流電源、信號源、儀表、電工電子實訓模塊、電力拖動電路實訓模塊等。各模塊的接口均已引至板上的專用插座，學生可自主搭接各種電工電子實訓線路，電力拖動電機控制實訓電路。
本實驗臺適用于高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>等課程要求，也可完成<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>、<電力拖動控制>及<電氣控制技術>等多門課程的綜合應用、創新實訓要求，并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制等。
它由透明有機塑料盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

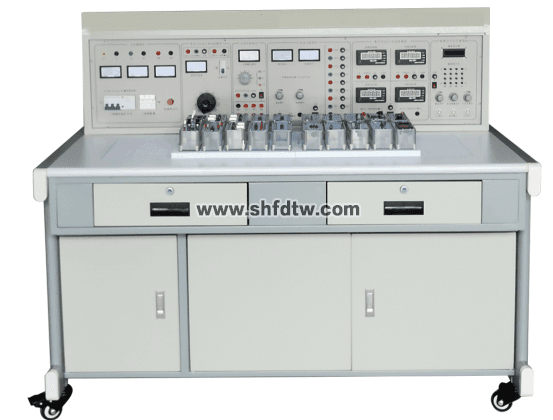

（實訓臺外形結構參考圖，具體以實物為準，可按客戶要求定做）
二、技術指標
1. 工作電源：三相五線 AC 3800V±10% 50Hz
2. 溫度：－10～40℃；環境濕度：≤90%（25℃）
3. 外形尺寸：長×寬×高=1300×700×1600㎜
4. 整機功耗：≤0.8KW
5. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線，電源采用安全隔離變壓器輸出。
三、設備功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。
2、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
3、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
四、設備基本配置及功能
本實訓裝置主要由電源控制屏、實訓桌、電工電子透明實訓模塊、實訓連接線等組成。
電源控制屏
（一）總電源電路
（1）提供三相漏電保護電源總開關1只，3相熔斷器1只，220V紅色電源指示燈1只。
（2）提供三相AC220V（單相127V，采用安全隔離變壓器輸出）交流電源一組，電源輸出處設有3只交流0-250V指針式電壓表，用于監測輸出電源，電壓的輸出通過6只安全護套插座輸出。
（二）交直流可調電源與低壓交流電源
（1）提供單相交流調壓器（0.5KVA）1只,設有空氣開關用于控制電源的通斷，0-250V可調交流電源輸出處帶有短路保護措施。
（2）提供0-220V直流可調電源一組，同時提供直流0-250V指針式電壓表1只。
（3）低壓交流電源：分3V、6V、9V、12V、15V、18V、24V七檔可調，輸出端具有短路保護功能，同時還提供帶中心抽頭雙17V交流電源1組。
（三）直流電源
（1）提供1路輸出電壓為0～24V直流可調電源，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，電源輸出處有指針式2A電流表、指針式30V電壓表輸出指示。
（2）固定直流電源包括±24V、±15V、±12V及±5V等八檔電源，帶有短路保護措施。
（四）多量程智能數字電壓/電流表
(1)多量程智能型真有效值交流數字電壓表1只
采用智能型工業級一體式48*96系列儀表，故障率低，能對交流電壓信號進行真有效值測量，測量范圍為0～500V，分為500V，100V，10V，1V測量檔位，每個檔位都有LED標識顯示，精度0.5級，四位半數字顯示。
(2)多量程智能型真有效值交流數字電流表1只
采用智能型工業級一體式48*96系列儀表，故障率低，能對交流電流信號進行真有效值測量，測量范圍為0～5A，分為5A，500mA，50mA ，5mA測量檔位，每個檔位都有LED標識顯示，精度0.5級，四位半數字顯示。
(3)多量程智能型直流數字電壓表1只
采用智能型工業級一體式48*96系列儀表，故障率低，能對直流電壓信號進行測量，測量范圍為0～500V，分為500V，100V，10V，1V測量檔位，每個檔位都有LED標識顯示，精度0.5級，四位半數字顯示。
(4)多量程智能型直流數字電流表1只
采用智能型工業級一體式48*96系列儀表，故障率低，能對直流電流信號進行測量，測量范圍為0～5A，分為5A，500mA，50mA ，5mA測量檔位，每個檔位都有LED標識顯示，精度0.5級，四位半數字顯示。
（五）功率函數信號發生器及頻率計
（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
（2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
（3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率。
（4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
（5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
（6）頻率計最高測量范圍100MHz，自動換檔。
（六）智能型功率、功率因數表1個
由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
（七）精密可調電阻箱1個
提供0-900歐姆/0.3A可調電阻1組，帶有波段開關1個。
提供0-90歐姆/1A可調電阻1組，帶有波段開關1個。
提供0-9歐姆/2A可調電阻1組，帶有波段開關1個。
提供0-0.9歐姆/2A可調電阻1組，帶有波段開關1個。
（八）透明電機單元

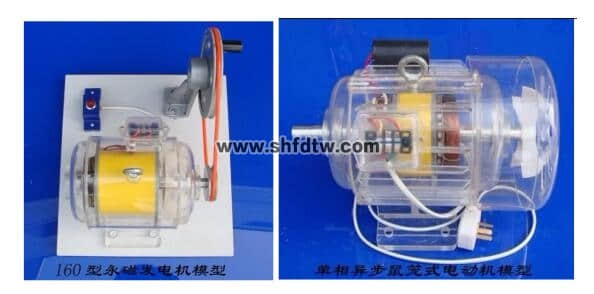

1.提供透明三相異步電機模型1臺，透明直流電機模型1臺。
（九）提供模擬萬用表MY47一只，數字萬用表VC890D一只。
（十）透明電工電子實訓模塊 (具體可見表二)
提供電工電子透明實訓模塊，可以完成直流電路、模擬電子技術、數字電子技術和電子綜合應用實訓項目。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的專用插座，實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。
實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目等。
（十一）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防水、耐磨高密度板,結構堅固，桌面面板上嵌有多孔塑料板，可用于插入固定透明元件盒。實訓桌形狀似長方體封閉式結構，造形美觀大方；柜門采用3開門結構，內部設有多層插槽可放置元件盒插板，設有兩個大抽屜、用于放置工具及資料等。實驗臺下面裝有萬向輪，方便實訓臺移動。
（十二）實驗導線：電工類4mm絕緣護套導線1套，電子類2mm細導線1套。
（十三）教學數字資源要求（要求用一個加密鎖便于管理）
1.電子儀表儀器仿真教學實訓軟件（正版軟件，便于升級，具有軟件著作權）
本產品依據《電子設備裝接工國家職業標準》、教育部有關專業電子技能訓練教學大綱要求而設計，包含常用電子測量?jī)x器、信號（函數信號、高頻信號、彩色電視信號）發生器、電子電壓表（毫伏表、數字萬用表）、電子計數器、雙蹤示波器、掃頻儀等六類儀器，每類儀器設有儀器簡介、面板介紹、使用方法、仿真實訓等4個學習任務。具有職業性、情境性、交互性、工藝性、智能性。本產品性能價格比高，是電子技術仿真實訓室必備的主體軟件。
2.電工作業培訓教學軟件（安全用電）（正版軟件，便于升級，具有軟件著作權）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。
軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。
3.模擬電子技術仿真教學軟件（正版軟件，便于升級，具有軟件著作權）
本產品是依據教育部、人力資源和社會保障部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包括模擬電子技術實訓實訓常開設的延時電路等共18個實訓實訓項目（詳見實訓項目）。每個項目根據實訓需要，設置了數量不等的實訓任務。例如單管放大項目設計了實訓目的、實訓器件、實訓電路、電路原理、器件布局、通電測試、故障檢測等任務，以便操作者循序漸進地得到訓練。本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。技術參數：包含十八大實訓模塊：延時電路、穩壓電源、整流濾波電路、單管放大、可控硅調光、二極管整流電路、串聯穩壓電源、延時開關、電流負反饋電路、電壓負反饋電路、單項可控硅整流電路、差分放大可調穩壓電路、運算放大電路、運算放大器的應用、脈沖式充電電路、整流電路、溫度傳感器、光敏傳感器檢測。
4.數字電子技術仿真教學軟件（正版軟件，便于升級，具有軟件著作權）
本產品依據教育部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包括數字電子技術課程常開設的與非門電路、異步計數器的級聯、定時交流開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測等共7個實訓實訓項目，每個項目根據實訓需要，設置了數量不等的實訓任務，以便操作者循序漸進地得到訓練。
本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。
技術參數：包含七大實訓模塊：與非門電路、異步計數器的級聯、定時交流開關、計數調光開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測。
5.電子技能虛擬實訓室教學系統（正版軟件，便于升級，具有軟件著作權）
能滿足的功能內容：
▲1.采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個實訓單元。
▲2.實訓單元模塊（11個）參數：
（1）儀器儀表模塊，包括指針式萬用表、數字式萬用表、普通示波器、信號發生器、直流穩壓電源、毫伏表、高頻信號發生器、鉗形電流表等8個實訓項目，并配有語音講解功能。
（2）導線加工，包括常用材料、絕緣導線加工、屏蔽線加工、導線捆扎、導線連接等5個實訓項目，并配有語音講解功能。
（3）檢修工具，包括焊接工具、鉗口工具、剪切工具、緊固工具等4個實訓項目，并配有語音講解功能。
（4）焊接工藝，包含手工焊接、實訓、浸焊、波峰焊、再流焊、拆焊技術等6個實訓項目。根據相應的教學大綱，要求把焊接工藝清楚表示，圖文并茂,并對重難點部分配有語音講解功能。
（5）電子器件，包括電阻器、電容器、電感和變壓器、二極管、三極管、晶閘管、模擬IC、數字IC、片狀元器件、電聲器件、開關接插件、發光顯示器件等12個實訓項目。
（6）模擬電子技術，包括射極偏置電路、基本放大電路、延時開關電路、ＲＣ震蕩電路、橋式整流電路、串聯穩壓電路、直流電動機調速電路、調光臺燈、運放輸出功能擴展等9個實訓項目。
（7）數字電子技術，包括宿舍燈控制電路、定時交流開關、步進電機控機器、智力競賽搶答器、移位型控制器、四路彩燈控制電路、聲光報警電路、數字鐘電路、基本邏輯關系等9個實訓項目。
（8）生產工藝，包括器件準備、安裝、焊接（噴涂助焊劑、干燥和預熱、波峰焊、強迫風冷）、補焊調試、裝配測試、包裝入庫等6個實訓項目，并配有語音講解功能。
（9）插裝工藝，包括印制板分類、PCB生產工藝、插裝準備、手工插裝、機器插裝等5個實訓項目，并配有語音講解功能。其中插裝準備包括元器件檢查、老化實驗、引線剪裁、導線剝頭、元器件成型、浸涂焊料等實訓任務。
（10）SMT工藝，包括表面組裝材料、SMT設備、SMT工藝、SMT生產過程等4個實訓項目；并用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰，并配有語音講解功能。
（11）收音機實訓，包括工作原理、元件選擇、印制電路、元器件插裝、焊接、組裝、調試工藝、總裝、維修指南、維修訓練等10個實訓項目。
6.電力拖動仿真教學軟件（正版軟件，便于升級，具有軟件著作權）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》與教育部有關專業教學大綱而設計，內容包括三相異步機單向轉動控制等30個實訓項目，涵蓋維修電工初級、中級、高級主要實訓項目，每個項目又根據需要設有實訓目的、實訓器件、實訓電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了不可或缺的豐富資源。
|
一級模塊
|
二級模塊
|
三級模塊
|
|
初級
|
三相異步單向轉動控制
|
實訓目的、實訓器件、電路原理、元件布局、電路連接、通電運行
|
|
三相異步機正反轉控制
|
實訓目的、實訓器件、電路原理、元件布局、電路連接、通電運行、故障排除
|
|
三相異步機兩地控制
|
實訓目的、實訓器件、電路原理、器件布局、電路連接、通電運行
|
|
中級
|
手動順序控制與測量
|
實訓目的、實訓器件、電路原理、元件布局、電路連接、通電運行、
|
|
能耗制動控制與測量
|
實訓目的、實訓電路、實訓器件、元件檢查、元件布局、電路連接、線路檢查、通電運行、故障排除
|
|
Y/△啟動控制與測量
|
實訓目的、實訓器件、電路原理、元件檢查、元件布局、電路連接、線路檢查、通電運行、故障排除
|
|
四限位行程控制與測量
|
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行
|
|
自動順序控制與測量
|
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行
|
|
單向轉動控制與測量
|
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行
|
|
雙限位控制與測量
|
實訓目的、實訓電路、電路原理、實訓器件、元件檢查、元件布局、電路連接、通電運行、故障排除
|
|
兩地控制與測量
|
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行
|
|
三相五線供電系統
|
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行
|
|
照明電路及單相電動機控制
|
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行
|
|
高級
|
正反轉能耗制動與無功計量
|
實訓目的、實訓器件、實訓電路、電路原理、實驗仿真
|
|
雙速電動機控制
|
實訓目的、實訓電路、電路原理、實訓器件、實驗仿真
|
|
Y/△啟動順序控制
|
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
|
|
三速電動機控制
|
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
|
|
直流電動機正反轉、調速與制動
|
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
|
|
直流電動機反接制動控制
|
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
|
|
點動功能正反轉控制
|
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
|
|
多臺電動機聯動控制
|
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
|
|
電動機控制與功計量
|
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
|
|
順序啟動控制
|
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真
|
|
綜合
|
車床
|
實訓目的、實訓設備、工作原理、電氣系統安裝、接線、車床仿真、故障排除
|
|
鉆床
|
實訓目的、實訓設備、工作原理、電氣系統安裝、鉆床仿真
|
五、本設備可以完成的實訓項目
（一）電工基礎實訓項目
1.電氣測量概述
2.直流電路
（1）電氣儀表的使用和測量誤差的計算
（2）電路元件伏安特性的測繪
（3）未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用（綜合應用項目）
（4）電位、電壓的測定及電路電位圖的繪制
（5）基爾霍夫定律的驗證與應用
（6）常用供電電路特點和電子電路最大功率輸出條件的研究
（7）實際直流穩壓電源和直流穩流電源的研究（綜合應用項目）
（8）疊加定理的驗證與應用―多信號疊加控制電路的研究（綜合應用項目）
（9）戴維南定理和電橋電路的應用（綜合應用項目）
3.交流電路
（1）電阻電感串聯電路（日光燈電路）的分析與研究
（2）阻容移相電路的應用―調光臺燈電路的研究（綜合應用項目）
（3）交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究
（4）R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究
（5）R、L、C串聯諧振電路的
（6）三相四線制負載電壓，電流的測量
（7）三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定
4.磁路自感、互感與變壓器
（1）自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法
（2）互感電路的研究
（3）單相變壓器特性的研究
（4）單相變壓器并聯運行特點的研究
5.電路暫態過程
（1）一階電路暫態過程的研究
（2）微分電路和積分電路及其應用（綜合應用項目）
（二）模擬電子技術綜合應用、創新實訓項目
（1）常用二極管的性能測試及應用
（2）雙極晶體管及場效管輸出特性的測定
（3）單管放大電路的研究
（4）兩極放大電路及負反饋放大電路的研究
（5）助聽器電路的調試（電子產品線路）（綜合應用）
（6）恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
（7）三極管放大電路故障排除
（8）整流、濾波及穩壓電路的研究
（9）直流穩壓正、負電源電路的研究
（10）典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
（11）OTL功率放大電路的故障排除
（12）LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
（13）運算放大器基本運算電路
（14）對由運放器組成的積分運算電路、微分運算電路
（15）對由運放器組成的電壓比較器傳輸特性的研究
（16）氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
（17）方波、三角波和鋸齒波發生器電路的研究與測試
（18）三角波、方波及正弦波發生器的制作競賽
（19）RC（文式橋式）正弦波振蕩器和制作與調試
（20）電容三點式LC正弦波發生器
（21）有源濾波電路研究
（22）直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
（23）恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
（三）數字電子技術綜合應用、創新實訓項目目錄
1. 基礎實訓項目
（1）基本邏輯門電路功能測試
（2）優先編碼器功能測試
（3）二進制譯碼器和數據選擇器功能測試
（4）全加器和超前進位全加器功能測試
（5）數值比較器功能測試
（6）七段碼鎖存/譯碼/驅動器功能測試
（7）各類觸發器功能測試
（8）雙向移位寄存器功能測試
（9）二一五一十進制計數器功能測試
（10）二位十進制計數/譯碼/驅動/顯示電路
（11）可逆十進制計數電路功能測試
（12）N進制計數電路功能測試
（13）555定時器基本應用電路
（14）微分型單穩態觸發器
（15）集成單穩態觸發器及其應用
（16）集成施密特觸發器及其應用
2. 綜合應用實訓項目
（1）聲光控制節能路燈電路（電子產品線路）（綜合應用）
（2）8線數據傳輸電路（電子產品線路）（綜合應用）
（3）4位環形計數節拍發生器（電子產品線路）（綜合應用）
（4）秒脈沖信號發生器（電子產品線路）（綜合應用）
（5）救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
（6）D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
（7）數控變頻三角波—方波發生器
（8）移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
（9）8位優先編碼器搶答電路（電子產品線路）（綜合應用）
（10）觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
（11）數字鐘電路（電子產品線路）（綜合應用）
（12）二位十進制計數符合電路（電子產品線路）（綜合應用）
（13）交通燈控制電路（電子產品線路）（綜合應用）
（14）升/降階梯波發生器（電子產品線路）（綜合應用）
（15）光電轉換加/減計數電路（電子產品線路）（綜合應用）
（四）電力電子技術及應用、創新實訓項目
（1）晶閘管的控制特性及它作為固體開關的應用（電子產品）（綜合應用項目）
（2）單結晶體管觸發電路（電子產品）（綜合應用項目）
（3）晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
（4）晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
（5）IGBT管直流斬波電路的調試與分析
（6）雙向晶閘管單相交流調（調光臺燈）電路的制作與調試（電子產品）（綜合應用項目）
（7）雙極晶體管（BJT）PWM控制直流電動機可逆調速電路（電子產品）（綜合應用項目）
（五）交直流電機實訓
（1）交流電機結構的認識
（2）直流電機結構的認識
六、 設備配置清單
表 一
|
序號
|
產品名稱
|
型號規格
|
數量
|
單位
|
備注
|
|
1
|
電工電子綜合應用實訓臺（桌）
|
實訓臺采用鋼質雙層亞光密紋噴塑，采用3開門結構，內部設有多層插槽可放置元件盒插板，實驗臺下面裝有萬向輪，方便實訓臺移動。
桌面采用高強度防水耐磨絕緣密度板，桌面面板上嵌有多孔塑料板，可用于插入固定透明元件盒。
|
張
|
1
|
尺寸 1300*700*700mm
|
|
2
|
電源控制屏
|
三相隔離變壓器輸出交流電源（0-220V）2A；直流可調穩壓電源（0-24V、2A），各檔直流電源，包括±24V，±15V，±12V，±5V等電源；AC3V-24V低壓可調交流電源，智能型多量程交直流電壓電流表，四位半數字顯示，測量范圍：0-500V，0-5A，四檔可調，測量精度達到0.5級。
|
臺
|
1
|
尺寸1300*700*800mm
|
|
3
|
函數信號發生器模塊/頻率計
|
（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
（2）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率。
（3）頻率計最高測量范圍100MHz，自動換檔。
|
塊
|
1
|
帶頻率計，可內測和外側
|
|
4
|
交流功率及功率因數表模塊
|
可以測量功率及功率因數，四位半數字顯示，測量精度0.5級，電壓、電流量程分別為 450V、5A。
|
塊
|
1
|
|
|
5
|
透明電機模型
|
三相異步電機模型，直流電機模型各1臺。
|
臺
|
2
|
|
|
6
|
可調精密電阻箱
|
提供0-900Ω/0.3A，0-90Ω/1A，0-9Ω/2A，0-0.9Ω/2A可調電阻各1組，帶有波段開 4個。
|
件
|
1
|
|
|
7
|
電工電子創新實訓模塊（11塊板）
|
采用透明有機塑料封閉結構，尺寸為58mm*58mm，58mm*124mm兩種，面板采用藍色PCB板，白色文字，清爽美觀，多模塊組合可完成電工電子相關的實訓項目。
|
套
|
1
|
提供150多個模塊，11個模塊放置板150多個透明元件整齊排列
|
|
8
|
萬用表
|
數字萬用表VC890D一塊，模擬萬用表MF47一塊。
|
塊
|
1
|
|
|
9
|
實驗導線
|
提供2號線，4號線，屏蔽線若干
|
套
|
1
|
疊插式
|
|
10
|
凳子
|
鋼木結構方凳
|
個
|
2
|
|
|
11
|
配套教學軟件資源
|
1.電子儀表儀器仿真教學實訓軟件
2.電工作業培訓教學軟件
3.模擬電子技術仿真教學軟件
4.數字電子技術仿真教學軟件
5.電子技能虛擬實訓室教學系統
6.電力拖動仿真教學軟件
|
套
|
1
|
（正版軟件，便于升級，具有軟件著作權）
|
表二 電工電子透明元件盒清單
|
序號
|
產品名稱
|
型號規格
|
產品代號
|
單位
|
|
1
|
RJ水泥電阻(5W)
|
51Ω
|
R01
|
1塊
|
|
RX線繞電阻(5W)
|
200Ω
|
|
100Ω
|
|
2
|
RJ金屬膜電阻(2W)
|
330Ω
|
R02
|
1塊
|
|
470Ω
|
|
510Ω
|
|
3
|
RJ金屬膜電阻(2W)
|
330Ω
|
R03
|
1塊
|
|
510Ω
|
|
680Ω
|
|
4
|
RJ金屬膜電阻(2W)
|
1K
|
R04
|
1塊
|
|
2K
|
|
3.3K
|
|
5
|
RJ金屬膜電阻(2W)
|
3.3K
|
R05
|
1塊
|
|
4.7K
|
|
6.8K
|
|
6
|
RJ金屬膜電阻(2W)
|
10K
|
R06
|
3塊
|
|
22K
|
|
47K
|
|
7
|
錳銅絲電阻(3A)
|
0.1Ω
|
R07
|
1塊
|
|
0.2Ω
|
|
0.4Ω
|
|
8
|
RT碳膜電阻(1W)
|
1Ω
|
R08
|
1塊
|
|
4.7Ω
|
|
10Ω
|
|
27Ω
|
|
9
|
RT碳膜電阻(1W)
|
39Ω
|
R09
|
1塊
|
|
47Ω
|
|
56Ω
|
|
68Ω
|
|
10
|
RJ金屬膜電阻(1W)
|
100Ω
|
R10
|
1塊
|
|
150Ω
|
|
200Ω
|
|
300Ω
|
|
11
|
RJ金屬膜電阻(1W)
|
390Ω
|
R11
|
1塊
|
|
470Ω
|
|
560Ω
|
|
680Ω
|
|
12
|
RJ金屬膜電阻(1/2 W)
|
560Ω
|
R12
|
1塊
|
|
820Ω
|
|
1K
|
|
1K
|
|
13
|
RJ金屬膜電阻( 1/2 W)
|
1.2K
|
R13
|
1塊
|
|
2K
|
|
2.7K
|
|
3K
|
|
14
|
RJ金屬膜電阻( 1/2W)
|
4.7K
|
R14
|
1塊
|
|
5.1K
|
|
6.8K
|
|
8.2K
|
|
15
|
RJ金屬膜電阻( 1/2W)
|
10K
|
R15
|
1塊
|
|
15K
|
|
27K
|
|
33K
|
|
16
|
RJ金屬膜電阻( 1/2W)
|
51K
|
R16
|
4塊
|
|
56K
|
|
62K
|
|
68K
|
|
17
|
RJ金屬膜電阻( 1/2W)
|
100K
|
R17
|
4塊
|
|
270K
|
|
390K
|
|
470K
|
|
18
|
RJ金屬膜電阻( 1/2W)
|
820K
|
R18
|
1塊
|
|
1M
|
|
2.2M
|
|
10M
|
|
19
|
RJ金屬膜電阻(1/2W)
|
120Ω
|
R19
|
1塊
|
|
180Ω
|
|
220Ω
|
|
620Ω
|
|
20
|
RJ金屬膜電阻( 1/2W)
|
1.5K
|
R20
|
1塊
|
|
2.2K
|
|
2.7K
|
|
3.9K
|
|
21
|
RJ金屬膜電阻( 1/2 W)
|
6.2K
|
R21
|
1塊
|
|
20K
|
|
24K
|
|
47K
|
|
22
|
RJ金屬膜電阻( 1/2W)
|
51K
|
R22
|
1塊
|
|
150K
|
|
220K
|
|
3M
|
|
23
|
RJ金屬膜電阻( 1/2W)
|
510K
|
R23
|
2塊
|
|
1.1M
|
|
2M
|
|
2M
|
|
24
|
CL聚脂膜電容
|
1000pF
|
C01
|
2塊
|
|
2200 pF
|
|
CBB聚丙烯膜電容
|
3300 pF
|
|
25
|
CBB聚丙烯膜電容
|
4700 pF
|
C02
|
2塊
|
|
0.01μF
|
|
0.022μF
|
|
26
|
CBB聚丙烯膜電容
|
0.033μF
|
C03
|
4塊
|
|
0.047μF
|
|
0.1μF
|
|
27
|
CBB聚丙烯膜電容
|
0.22μF
|
C04
|
1塊
|
|
0.47μF
|
|
1μF
|
|
28
|
CBB聚丙烯膜電容
|
0.47μF
|
C05
|
1塊
|
|
1μF
|
|
0.33μF
|
|
29
|
CD鋁電解電容(50V DC)
|
3.3μF
|
C06
|
2塊
|
|
4.7μF
|
|
10μF
|
|
30
|
CD鋁電解電容(50V DC)
|
100μF
|
C07
|
1塊
|
|
220μF
|
|
470μF
|
|
31
|
CBB聚丙烯膜電容
|
0.5μF
（450V AC）
|
C08
|
1塊
|
|
1.0μF
（450V AC）
|
|
32
|
CBB聚丙烯膜電容
|
2.0μF
(450V AC)
|
C09
|
1塊
|
|
4.0μF
(450V AC)
|
|
33
|
CC瓷片電容
|
20 pF
|
C10
|
1塊
|
|
1500 pF
|
|
CBB聚丙烯膜電容
|
2200 pF
|
|
34
|
CC瓷片電容
|
20 pF
|
C11
|
1塊
|
|
CBB聚丙烯膜電容
|
33 pF
|
|
100 pF
|
|
35
|
可調電容
|
10～60 pF
|
C12
|
1塊
|
|
220 pF
|
|
20～120 pF
|
|
36
|
CC瓷片電容
|
20 pF
|
C13
|
1塊
|
|
CL聚脂膜電容
|
2200 pF
|
|
5600 pF
|
|
37
|
CBB聚丙烯膜電容
|
0.047μF
|
C14
|
1塊
|
|
0.01μF
|
|
0.1μF
|
|
38
|
CD鋁電解電容(50V DC)
|
2.2μF
|
C15
|
2塊
|
|
33μF
|
|
47μF
|
|
39
|
WX線繞電位器（WX050）
|
100(5W)(去蓋)
|
RP1
|
1塊
|
|
40
|
WH碳膜電位器（WH118）
|
470(2W)(去蓋)
|
RP2
|
1塊
|
|
41
|
WH碳膜電位器(WH118)
|
1K (2W)
|
RP3
|
1塊
|
|
42
|
WX線繞電位器(WX14-12)
|
4.7K(1W)(去蓋)
|
RP5
|
1塊
|
|
43
|
WH碳膜電位器(WH5)
|
10K (1/2W)
(去蓋)
|
RP6
|
1塊
|
|
44
|
WH碳膜電位器(WH5)
|
22K(1/2W)
|
RP7
|
1塊
|
|
45
|
WH碳膜電位器(WH5)
|
33K(1/2W)
|
RP8
|
1塊
|
|
46
|
WH碳膜電位器(WH118)
|
47K (2W)
|
RP9
|
1塊
|
|
47
|
WH碳膜電位器(WH118)
|
100K (2W)
|
RP10
|
1塊
|
|
48
|
WH碳膜電位器(WH118)
|
470K (2W)
|
RP11
|
1塊
|
|
49
|
WH碳膜電位器(WH118)
|
1M (2W)
|
RP12
|
1塊
|
|
50
|
繞線式電位器（WXD3-12）
|
1K (2W)
|
RP13
|
1塊
|
|
51
|
線繞電感
|
電感L=30mH
|
L01
|
1塊
|
|
52
|
線繞電感
|
電感L=100mH
|
L02
|
1塊
|
|
53
|
色碼電感
|
22μH
|
L03
|
1塊
|
|
82μH
|
|
180μH
|
|
54
|
熒光燈整流器
|
8W
|
L04
|
1塊
|
|
55
|
色碼電感
|
330μH
|
L05
|
1塊
|
|
柱形電感
|
47μH
|
|
色碼電感
|
100μH
|
|
56
|
脈沖變壓器（單雙脈沖）
|
KMB-0021
|
T05
|
1塊
|
|
57
|
集成底座
|
8P
|
IC1
|
2塊
|
|
58
|
集成底座
|
14P
|
IC2
|
5塊
|
|
59
|
集成底座
|
16P
|
IC3
|
4塊
|
|
60
|
集成底座
|
18P
|
IC4
|
2塊
|
|
61
|
集成底座
|
20P
|
IC5
|
1塊
|
|
62
|
集成底座
|
28P
|
IC7
|
1塊
|
|
63
|
單向擊穿二極管(穩壓管)
|
1N4728A
(3.3V 1W)
|
VS1
|
1塊
|
|
1N4733A (5V 1W)
|
|
1N4735A
(6.2V 1W)
|
|
64
|
單向擊穿二極管(穩壓管)
|
1N4738A
(8.2V 1W)
|
VS2
|
1塊
|
|
1N4740A
(10V 1W)
|
|
1N4742A
(12V 1W)
|
|
65
|
雙向穩壓管 (1W)
|
5V
|
VS3
|
1塊
|
|
8.2V
|
|
10V
|
|
12V
|
|
66
|
整流二極管
|
1N4007×4
|
VD1
|
1塊
|
|
67
|
開關二極管
|
1N4148×2
|
VD2
|
1塊
|
|
肖特基二極管
|
1N5818
|
|
1N5819
|
|
68
|
三極管
|
TIP42C
|
VT1
|
1塊
|
|
BU406
|
|
散熱器
|
ST25×2
|
|
69
|
三極管
|
9012
|
VT2
|
1塊
|
|
TIP41C
|
|
散熱器
|
ST25×1
|
|
70
|
三極管
|
9013
|
VT3
|
1塊
|
|
TIP41C
|
|
散熱器
|
ST25×1
|
|
71
|
晶閘管
|
BT151
|
VT4
|
1塊
|
|
場效應管
|
3DJ7
|
|
散熱器
|
ST25×1
|
|
72
|
增強型場效應管
|
IRF630 (N溝道)
|
VT5
|
1塊
|
|
IRF9620(P溝道)
|
|
散熱器
|
ST25×2
|
|
73
|
IGBT管
|
10N60×2
|
VT6
|
1塊
|
|
1N4148×2
|
|
散熱器
|
ST25×2
|
|
74
|
晶閘管電路
|
（51Ω、0.1μF、BT151、FU）×3
|
VT7
|
1塊
|
|
散熱器
|
ST25×3
|
|
75
|
雙向觸發二極管
|
BD3
|
VT8
|
1塊
|
|
雙向晶閘管
|
BT135
|
|
散熱器
|
ST25×1
|
|
76
|
儀表開關
|
KN32B
|
S1
|
1塊
|
|
77
|
按鈕開關
|
AN4
|
S2
|
1塊
|
|
78
|
鈕子開關
|
KNX1×2
|
S3
|
1塊
|
|
79
|
白熾燈座
|
|
HL1
|
3塊
|
|
80
|
熒光燈底座
|
|
HL2
|
2塊
|
|
81
|
啟輝器
|
|
HL3
|
1塊
|
|
82
|
指示燈
|
6.3V
|
HL4
|
1塊
|
|
83
|
熔斷絲
|
|
FU
|
1塊
|
|
84
|
電流表插座
|
|
SW
|
3塊
|
|
85
86
|
共陰數碼管
|
0.5吋
|
BX01
|
1塊
|
|
電阻
|
300Ω×8個
|
|
87
|
穩壓集成
|
LM337
|
BX04
|
1塊
|
|
LM317
|
|
散熱器
|
ST25×2
|
|
88
|
MIC聲電傳感器
|
CZN-15EN
|
BX05
|
1塊
|
|
石英晶體振蕩器
|
32.768石英晶體
|
|
10MΩ電阻
|
|
33 pF電容器×2
|
|
89
|
揚聲器
|
8Ω
|
BX06
|
1塊
|
|
90
|
蜂鳴器
|
TMB12A12
|
BX07
|
1塊
|
|
LED
|
5個大（紅）
|
|
電阻
|
100Ω/0.25W
|
|
91
|
氣敏元件
|
QM-J3
|
BX08
|
1塊
|
|
92
|
三極管插座
|
127-3T
|
BX09
|
1塊
|
|
元件插座
|
|
93
|
元件插座
|
127-2T×4
|
BX10
|
1塊
|
|
94
|
音樂芯片
|
JD9300Y
|
BX11
|
1塊
|
|
紐子開關
|
KNX1
|
|
95
|
保險絲
|
FU
|
AX1穩壓管穩壓電路
|
1塊
|
|
二極管
|
1N4007×4
|
|
電容
|
1000μF /50V
|
|
100μF /35V
|
|
0.1μF
|
|
穩壓管
|
1N4733 (5.1V)
|
|
96
|
電位器
|
4.7K(WH5) ×2
|
AX2信號疊加控制單元
|
1塊
|
|
電阻
|
6.8K/0.25W
|
|
2.7K/0.25W
|
|
3.3K/0.25W
|
|
10K/0.25W
|
|
三極管
|
9013
|
|
97
|
電阻
|
100Ω/0.25W×2
|
AX3銅電阻溫度計電路
|
1塊
|
|
39Ω/0.25W
|
|
33Ω/0.25W
|
|
溫度傳感器
|
LM35
|
|
琺瑯電阻
|
RX20-10W 20Ω
|
|
紐子開關
|
KNX1×2
|
|
電位器
|
470Ω(WH5)
|
|
銅電阻
|
Cu-50
|
|
98
|
直流數字毫伏表
|
0～2000mV
|
AX4直流數字毫伏表
|
1塊
|
|
99
|
保險絲
|
FU
|
AX5 直流恒壓源
|
1塊
|
|
二極管
|
1N4007×4
|
|
電容
|
470μF /50V
|
|
100μF /25V
|
|
0.01μF
|
|
集成
|
LM7812
|
|
散熱器
|
ST25×1
|
|
100
|
穩壓管
|
1N4733A×2
|
AX6直流恒流源
|
1塊
|
|
電阻
|
100Ω/0.25W
|
|
27Ω/0.25W
|
|
510Ω/0.25W
|
|
電位器
|
4K7(WH5)
|
|
三極管
|
TIP42C
|
|
散熱器
|
ST25×1
|
|
101
|
電位器
|
10K（WH5）×2
|
AX9運放電路
|
1塊
|
|
二極管
|
1N4148×2
|
|
電容
|
10μF /35V
|
|
集成
|
OP07
|
|
集成底座
|
8P
|
|
102
|
集成運放
|
LM358
|
AX10雙運放電路
|
1塊
|
|
集成底座
|
8P
|
|
103
|
繼電器
|
GZR-2 12V
|
AX11繼電器驅動電路
|
1塊
|
|
三極管
|
9013
|
|
二極管
|
1N4148
|
|
104
|
電容
|
1000μF/50V×2
|
AX12
78系列穩壓源
|
1塊
|
|
0.33μF×2
|
|
插座
|
127-3T
|
|
105
|
電容
|
1000μF/50V×2
|
AX13
79系列穩壓源
|
1塊
|
|
0.33μF×2
|
|
插座
|
127-3T
|
|
106
|
電位器
|
22K(WH5)
|
AX14
單結晶體管觸發電路
|
1塊
|
|
單結晶體管
|
BT33
|
|
電阻
|
2.2K/0.25W
|
|
100Ω/0.25W
|
|
560Ω/0.25W
|
|
三極管
|
9013
|
|
二極管
|
1N4148Ω×2
|
|
107
|
功放
|
LM386
|
AX15功率放大集成電路
|
1塊
|
|
電阻
|
10Ω/0.25W×2
|
|
電容
|
47nF×2
|
|
10μF/35V
|
|
100nF
|
|
100μF/35V
|
|
集成底座
|
8P
|
|
108
|
集成
|
MC34063A
|
AX16集成轉換器
|
1塊
|
|
集成底座
|
8P
|
|
109
|
撥碼開關
|
紅(5T) 藍(4T)
|
AX17單管放大電路
|
1塊
|
|
電阻
|
1K/0.25W×2
|
|
電位器
|
10KΩ(WH5)×2
|
|
插座
|
127-2T×4
|
|
127-3T
|
|
110
|
撥碼開關
|
紅(5T) 藍(4T)
|
AX18單管放大電路
|
1塊
|
|
電阻
|
1K/0.25W×2
|
|
電位器
|
10KΩ(WH5)×2
|
|
插座
|
127-2T×4
|
|
127-3T
|
|
111
|
光電開關
|
1A05HR×2
|
AX20電動機測速
|
1塊
|
|
磁性電機
|
385
|
|
固定支架
|
配套
|
|
112
|
鈕子開關
|
KNX1×2
|
AX21 0-1置數單刀雙擲開關
|
1塊
|
|
113
|
集成
|
CD4011
|
AX22單脈沖信號
|
1塊
|
|
CD1413
|
|
集成底座
|
14P
|
|
16P
|
|
電阻
|
100Ω/0.25W×4
|
|
51Ω/0.25W×4
|
|
復位開關
|
AN4×2
|
|
LED
|
紅×2 綠×2
|
|
114
|
電阻
|
100K/0.25W×10
|
AX23觸摸式編碼開關
|
1塊
|
|
鈕子開關
|
KNX1
|
|
輕觸開關
|
（6×6×4.3）
×10
|
|
115
|
電阻
|
51K/0.25W×10
|
AX24
8421撥碼盤
|
1塊
|
|
夾板
|
KAS-3
|
|
8421撥碼開關
|
KAS-3×2
|
|
二極管
|
1N4148×8
|
|
116
|
集成
|
555
|
AX25
CP時鐘脈沖源
|
2塊
|
|
集成底座
|
8P
|
|
電位器
|
100k(WH5)×2
|
|
電阻
|
10k/0.25W×2
|
|
300Ω/0.25W
|
|
二極管
|
1N4007×2
|
|
電容
|
10μF/35V
|
|
0.1μF
|
|
0.01μF
|
|
鈕子開關
|
KNX1
|
|
LED
|
紅（5個大）
|
|
117
|
電阻
|
100Ω/0.25W×7
|
AX26發光二極管及驅動
|
1塊
|
|
集成
|
62083
|
|
集成底座
|
20P
|
|
LED
|
紅×8
|
|
118
|
集成
|
CD4511
|
AX27共陰數碼管
|
3塊
|
|
集成底座
|
16P
|
|
電阻
|
100Ω/0.25W×14
|
|
共陰數碼管
|
0.5寸×2
|
|
119
|
LED
|
紅×4 綠×4黃×4
|
AX28交通燈電路
|
1塊
|
|
電阻
|
51Ω/0.25 W×6
|
|
集成
|
CD1413
|
|
集成底座
|
16P
|
|
120
|
直流數字毫安表
|
0～2000mA
|
AC-A1直流數字毫安表
|
1塊
|
|
121
|
指針微安表
|
100μA
|
|
1塊
|
