邁騰轎車電氣系統教學平臺(B)

一、產品簡介

該設備采用全新大眾邁騰汽車外部燈光系統實物為基礎，充分展示汽車外部燈光系統的組成結構和工作過程。

適用于學校對汽車燈光系統理論和維修實訓的教學需要。

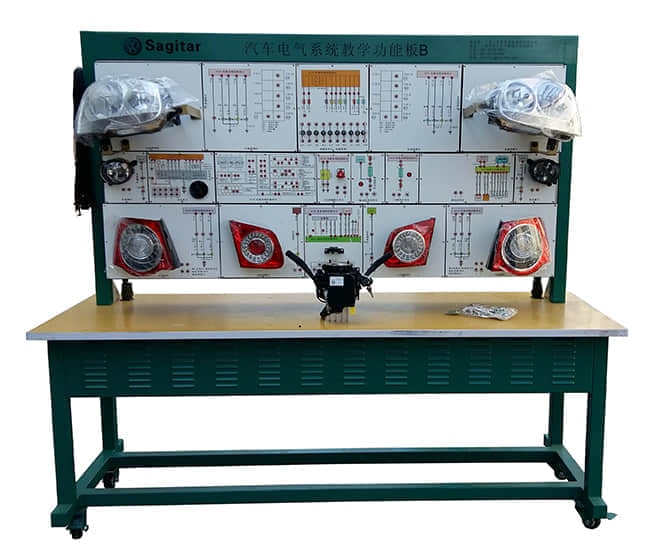

邁騰轎車電氣系統教學平臺(B)(圖1)

二、功能特點

1.使用實驗導線插接好后,真實可運行的汽車外部燈光系統，充分展示汽車外部燈光系統的組成結構。

操縱各種燈光與操縱開關，可真實演示汽車外部燈光系統的工作過程。

2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車燈光系統的工作原理。

3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車外部燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

6.拼裝式結構：50*50鋼木搭接結構帶移動腳輪

7.17組單元模塊：安裝原車實物，附原理圖與檢測端子。

三、技術參數

外形尺寸：1960×700×1700mm(長×寬×高)

外接電源：AC 220V±10% 50Hz

工作電壓：DC 12V

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm

四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖;	套	1
2	點火開關		個	1
3	組合開關		套	1
4	左右霧燈		套	1
5	左右前照燈		套	1
6	左右轉向燈		套	1
7	左右小燈		套	1
8	左右組合尾燈		套	1
9	牌照燈		套	1
10	燈光開關		套	1
11	危險燈開關		套	1
12	倒車燈開關		套	1
13	剎車燈開關		套	1
14	儀表總成		只	1
16	移動臺架(帶自鎖腳輪裝置)	1960×700×1700mm	臺	1
17	故障模擬與排除裝置		套	1
18	實驗導線		套	1
19	電器控制器件	BCM等原車	套	1
20	OBD診斷座		只	1
