TW-GK21工程機械空調系統實訓臺

一、產品簡介

該設備采用全新 ZC50工程機械空調系統為基礎，充分展示工程機械空調系統的組成結構和工作過程。

適用于各類學校對工程機械空調系統理論和維修實訓的教學需要。

二、功能特點

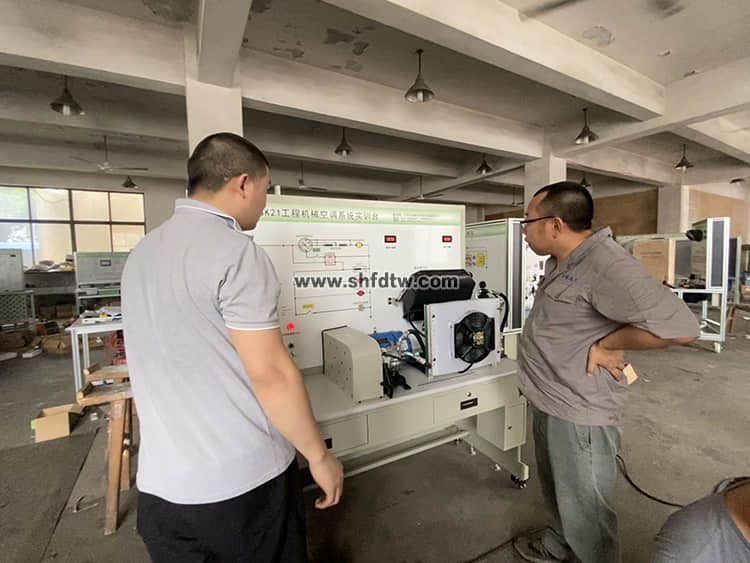

1.空調系統器件安裝在立式面板上面，真實可運行的工程機械空調系統，充分展示工程機械空調系統的組成結構和工作過程。

2.由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示工程機械空調系統的工作過程以及工作原理。

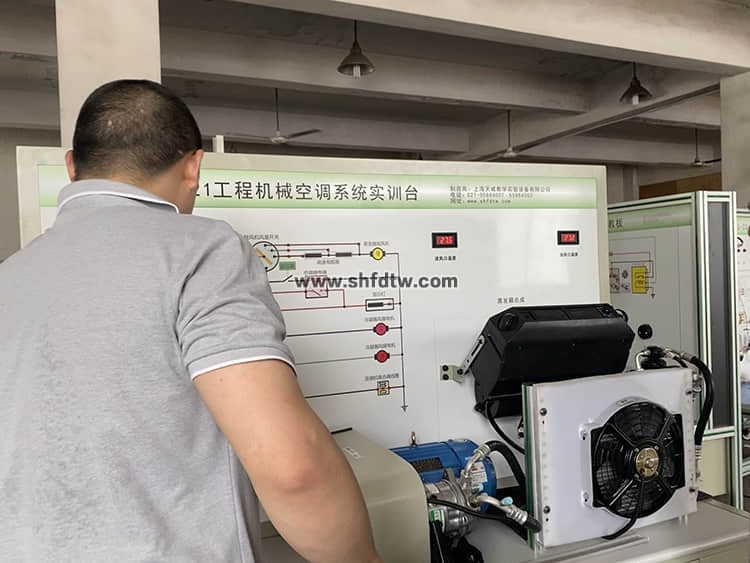

3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析汽車單風口空調系統的工作原理。

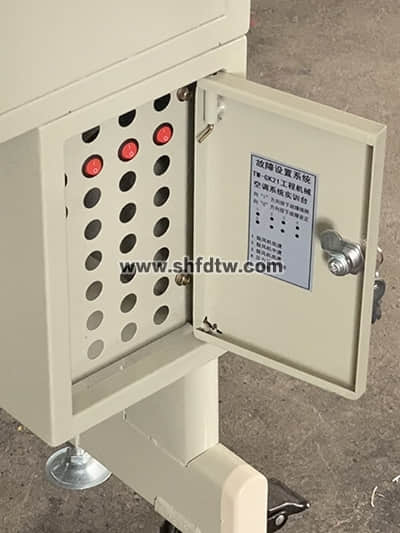

4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5.實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。

6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。

7.實訓臺立式形鋼結構焊接，設備面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

三、技術規格

外形尺寸：1600×700×1700mm(長×寬×高)

動力電源：三相四線(或三相五線)380V±10% 50Hz

外接電源：交流220V±10% 50Hz

工作電壓：直流24V

制冷劑：R134a

工作溫度：-40℃～+50℃

高壓壓力表：0～3.5MPa

低壓壓力表：0～1.5MPa

三相異步電動機：

型號：YT 100L1-4

電壓：AC 380V

功率：2.2KW

轉速：1420r/min

顏色：7032

鋼管：40*40*3mm

面板機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：120*80mm
