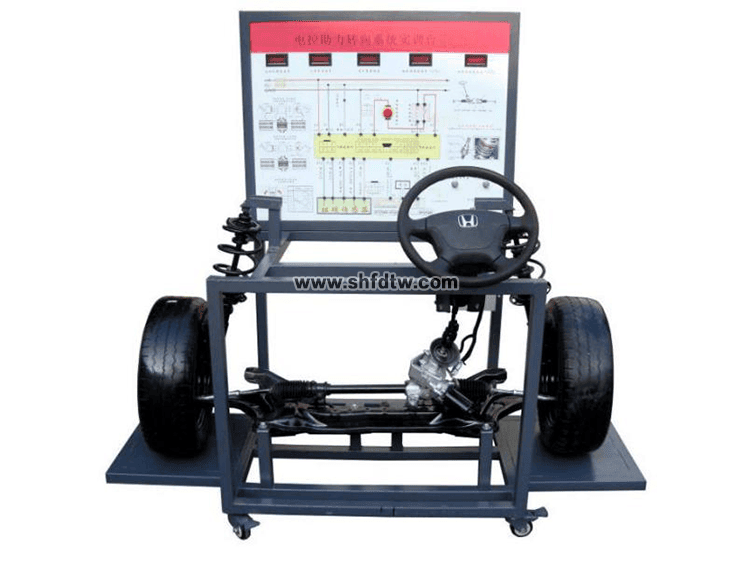

電動助力轉向?qū)嵱?xùn)臺架

本田飛度

一、產品簡介

該設備采用九成新本田飛度汽車前橋總成為基礎，全面展示了電動助力轉向系統、前橋懸架系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對電動助力轉向系統的理論和維修實訓的教學需要。

二、功能特點

1. 真實可運行的汽車電動助力轉向系統，充分展示電動助力轉向系統的組成結構。

2. 操縱方向盤，調節車速信號模擬旋鈕，完整演示電動動力轉向的工作過程。

3. 實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖，表面噴涂光油；學員可直觀對照電路圖和實物，認識和分析汽車電動助力轉向系統的工作原理。

4. 實訓臺面板上安裝有檢測端子、可直接在面板上檢測電動助力轉向系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5. 實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

6. 教學實訓考評系統：

1）采用數字化集成電路板，運用AMR 32位MCU技術與配套的故障設置控制技術，專門為汽車教學實訓的故障設置和考評開發的系統；穩定、不易感染病毒；本系統含三個模塊：分別是：故障設置終端（老師用）、答題終端（學生用）和故障設置執行模塊。

2）教學實訓考評系統采用高清淅4.3寸的液晶顯示屏，中文菜單式操作界面，使用“上”“下”“左”“右”“確認”和“退出”六鍵簡單明確的菜單命令，人機對話友好；

3）教學實訓考評系統中老師通過輸入教師編號和密碼進入系統，在教師界面出題，不需要電腦就可獨立進行考試考核，教師通過人機交互式界面中的主功能菜單選擇“設定故障點和故障類型”，從故障名稱列表中選擇所設故障，可任意選擇“常通”，“開路故障”， “接觸不良”三種故障類型；可以設置32個獨立的故障點和128個組合故障。學生答題正確后，將會在老師的終端上提示，學生“正確答題，使用時間為xx分鐘xx秒”?？蛇M(jìn)行一鍵快速對故障進行恢復。

4）教學實訓考評系統中帶有與設備相適應的試題庫，試題庫可根據用戶的要求進行編輯；可自由設定任意一處電路的線路常通、線路斷路、接觸不良等故障現象；能夠設置與控制模塊線路有關的各種常見故障；可根據設備使用要求調整故障設置點的數量和類型；

5）教學實訓考評系統中學生通過輸入學號和確認密碼進入系統答題；進入主功能菜單選“學生查找故障技能考核” 學生通過實際操作測試查找出故障后，在此界面中選擇故障名稱和類型進行回答，如果答題正確系統響應“正確！故障排除”；如果答題錯誤，系統提示“不正確！請再檢查”，對每道題的允許答題次數可由老師設在1~10次范圍內；

6）備有RS-232串行口，可用通訊線與其它同一類型的設備的設備組成一個網絡，通過主控計算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

三、技術參數

1. 外形尺寸：1700×1200×1800mm(長×寬×高)

2. 動力電源：AC 380V±10%(三相四線) 50Hz

3. 輸入電源；AC 220V±10% 50Hz

4. 工作電源；DC 12V

工作溫度：-40℃～+50℃
