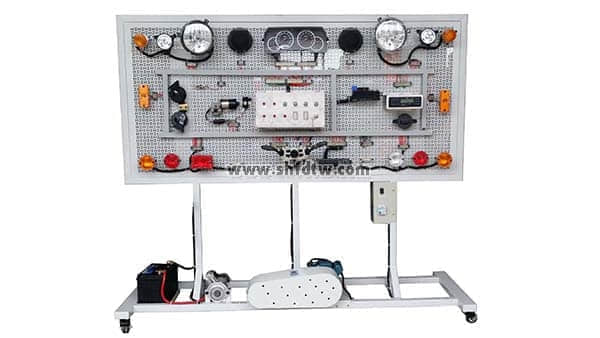

TW-BDQ29全車電器實訓臺
全新
一、產品簡介
該設備采用 解放CA1121 原車柴油機電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
適用于學校對整車電器理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格
外形尺寸（約）：2080×700×1900mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置（每臺）
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
示教板面板
|
裝有各種檢測端子以及彩色電路圖
|
套
|
1
|
|
2
|
點火開關
|
|
個
|
1
|
|
3
|
組合儀表
|
原車
|
套
|
1
|
|
4
|
組合開關
|
原車
|
套
|
1
|
|
5
|
左右前大燈總成
|
原車
|
套
|
1
|
|
6
|
左右前霧燈
|
原車
|
套
|
1
|
|
7
|
左右轉向燈
|
原車
|
套
|
1
|
|
8
|
左右轉向邊燈
|
原車
|
套
|
1
|
|
9
|
左右組合尾燈
|
原車
|
套
|
1
|
|
10
|
牌照燈
|
原車
|
套
|
1
|
|
11
|
燈光開關
|
原車
|
套
|
1
|
|
12
|
剎車燈開關
|
原車
|
套
|
1
|
|
13
|
倒車燈開關
|
原車
|
套
|
1
|
|
14
|
危險燈開關
|
原車
|
套
|
1
|
|
15
|
線束
|
天威
|
套
|
1
|
|
16
|
雨刮總成
|
原車
|
套
|
1
|
|
17
|
雨刮控制繼電器
|
原車
|
個
|
1
|
|
18
|
噴水電機
|
原車
|
套
|
1
|
|
19
|
噴水壺
|
原車
|
套
|
1
|
|
20
|
喇叭
|
原車
|
個
|
2
|
|
21
|
喇叭繼電器
|
原車
|
個
|
1
|
|
22
|
霧燈繼電器
|
原車
|
個
|
1
|
|
23
|
起動機總成
|
原車
|
臺
|
1
|
|
24
|
發電機總成
|
原車
|
臺
|
1
|
|
25
|
三相異步電動機
|
YT 100L1-4
|
臺
|
1
|
|
26
|
蓄電池
|
|
臺
|
1
|
|
27
|
保險絲盒
|
天威
|
個
|
2
|
|
28
|
電源總開關
|
50A
|
個
|
1
|
|
29
|
移動臺架(帶自鎖腳輪裝置)
|
2080×700×1800mm(長×寬×高)
|
臺
|
1
|
|
30
|
故障模擬與排除裝置
|
天威
|
套
|
1
|
|
31
|
教師手冊
|
天威
|
套
|
1
|
|
32
|
合格證與保修卡
|
天威
|
套
|
1
|
|
