強迫流動單管管外放熱系數測試裝置

[產品分類]：熱工、采暖通風和制冷: [規格型號]：TW-RG731
[產品價格]：詢價: [參數下載]：
[聯系電話]：021-55884002: [QQ]：; [微信]：
已有 5548 人關注該產品

產品詳情

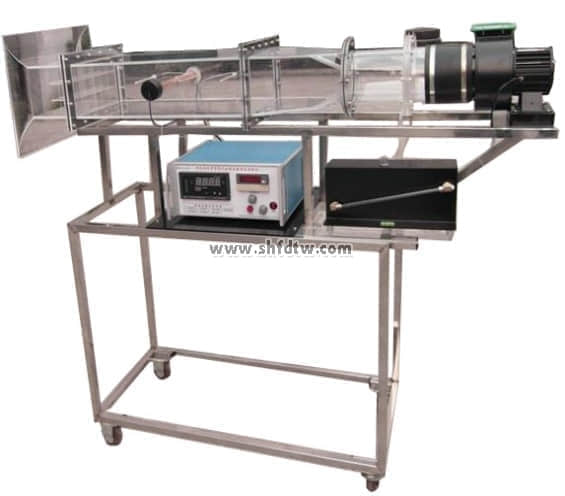

TW-RG731強迫流動單管管外放熱系數測試裝置

實驗目的：
了解對流放熱的實驗研究方法，測定空氣橫向流過單管表面時的平均放熱系數α，并將實驗數據整理成準則方程式，學習測量風速、溫度、熱量的基本技能。

主要配置：
多翼式低噪音風機、自動調節風門、組合式有機玻璃風洞、有機玻璃實驗管段、紫銅管圓試件及其加熱器、控制箱、溫度傳感器、8路智能巡檢儀、功率表、調壓器、畢托管流量計、斜管微壓計、移動式不銹鋼支架等。

技術參數：
1.輸入電源：單相AC220V±10% 50Hz，功率1000W。
2.多翼式低噪音風機參數：風量2000 m3/h，風壓1000 Pa，功率370W。
3.實驗管尺寸：Φ32 ×250mm ，材質紫銅管。管內裝有電加熱器作為熱源，功率300W，管壁嵌有四支熱電偶以測壁溫。
4.畢托管流量計配斜管微壓計測流速：量程-10-700pa。
5.實驗風道采用透明有機玻璃材質，分為風口段，實驗段，測試段等，之間采用法蘭螺母連接，方便拆卸。
6.溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、流速等實驗全部測量參數，風門調節風量。
7.外形尺寸：1800×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。

TW-RG731/II強迫流動單管管外放熱系數測試裝置49000元

增加帶標準信號的8路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，配有數據采集，自動數據分析處理軟件等。
