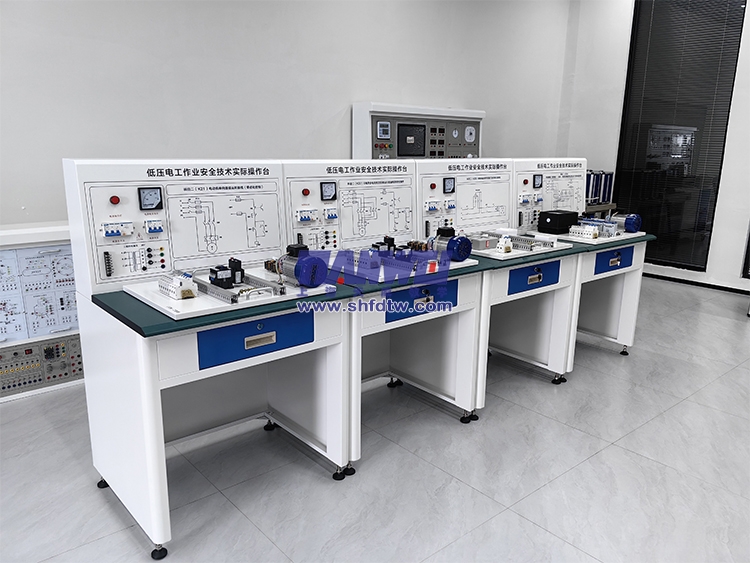

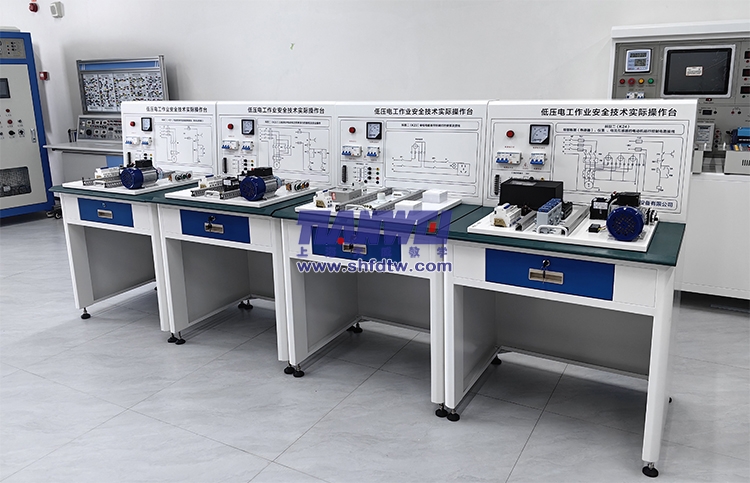

TWB-214低壓電工特種作業安全技術實際操作臺建設方案

根據《低壓電工作業安全技術培訓大綱及考核標準》為依據

科目：安全操作技術（簡稱K2）

1、電動機單向連續運轉接線（帶點動控制）（簡稱K21）

2、三相異步電動機正反運行的接線及安全操作（簡稱K22）

3、單相電能表帶照明燈的安裝及接線（簡稱K23）

4、帶熔斷器（斷路器）、儀表、電流互感器的電動機運行控制電路接線（簡稱K24）

5、導線的連接，沒有獨立的實驗臺（簡稱K25）

模塊名稱	圖片及操作板	主要器件名稱	規格	數量	備注
K24實訓臺		低壓斷路器	10A/3P	1
		螺旋式熔斷器	配熔體4A	5
		交流接觸器	AC36V	1
		熱繼電器		1
		電流互感器	5/5A	3
		實驗按鈕		2	綠色1
		實驗按鈕		2	紅色1
		旋鈕開關	左右兩檔選擇	1
		三相鼠籠式異步電動機		1
		零地排		1	零排、地排各一個
	K24實訓桌		800X700X1180mm	1
K23實訓臺		低壓斷路器	5A/2P一個	2
		低壓斷路器	1P+N漏保一個	2
		單控開關		1
		五孔插座		1
		單相電度表	220V5A	1
		零地排		1	零排、地排各一個
		白熾燈	220V/40W	1
	K23實訓桌		800X700X1180mm	1
K21實訓臺		低壓斷路器	5A/3P	1
		螺旋式熔斷器	配熔體4A	5
		交流接觸器	AC36V	1
		實驗按鈕		2	綠色1
		實驗按鈕		2	紅色1
		旋鈕開關	左右兩檔選擇	1
		熱繼電器		1
		三相鼠籠式異步電動機		1
		接地排		1
	K21實訓桌		800X700X1180mm	1
K22實訓臺		低壓斷路器	5A/3P	1
		螺旋式熔斷器	配熔體4A	5
		交流接觸器	AC36V	2
		實驗按鈕		3	SB1紅
					SB2綠
					SB3綠
		熱繼電器		1
		三相鼠籠式異步電動機		1
		接地排		1
	K22實訓桌		800X700X1180mm	1
