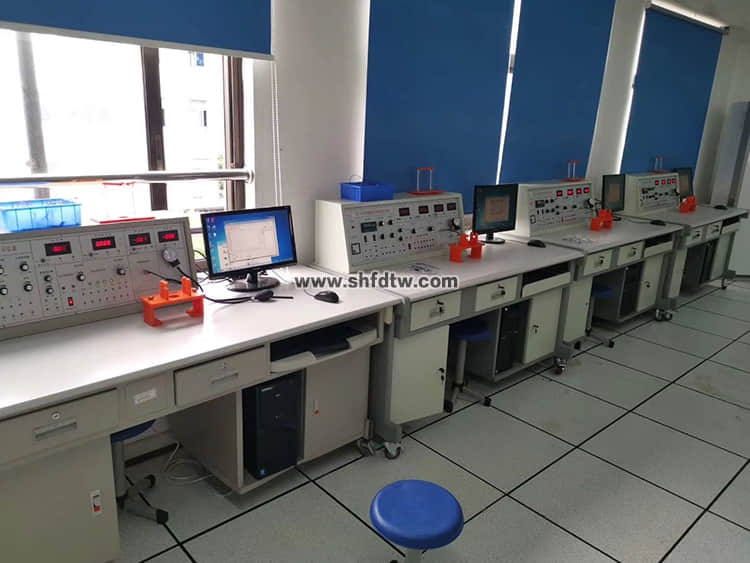

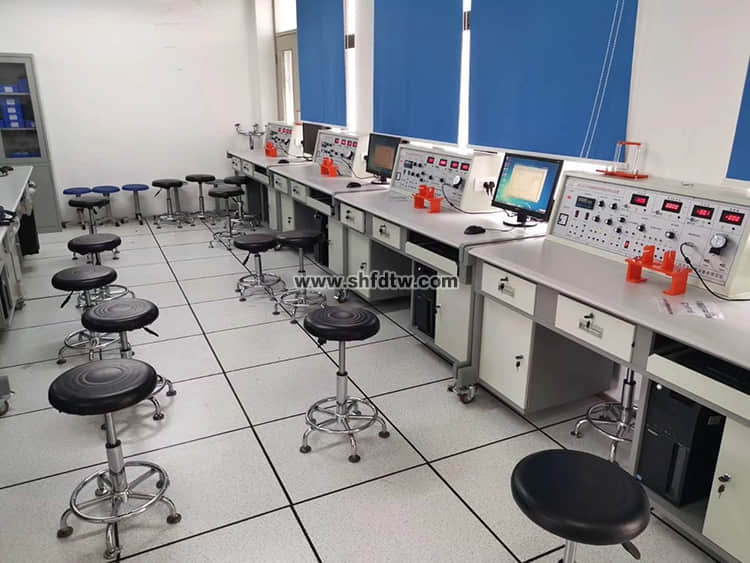

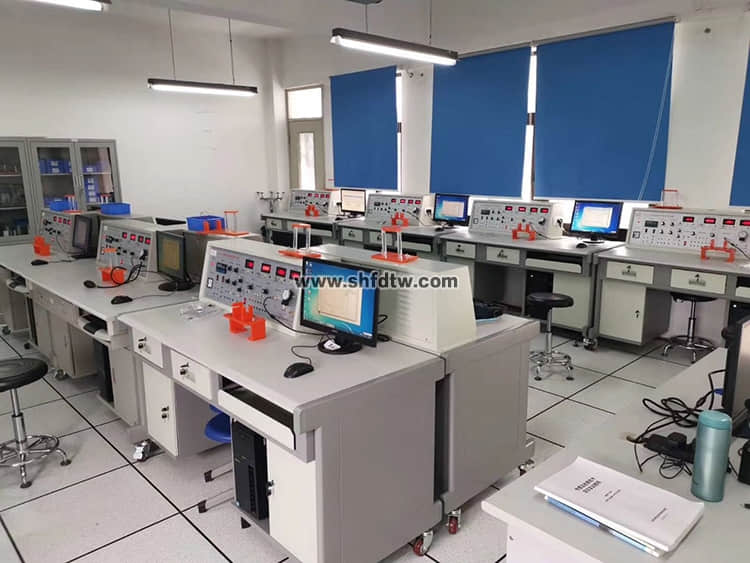

TW-C912型檢測與轉換技術實驗臺(配12種傳感器)

一、產品主要結構

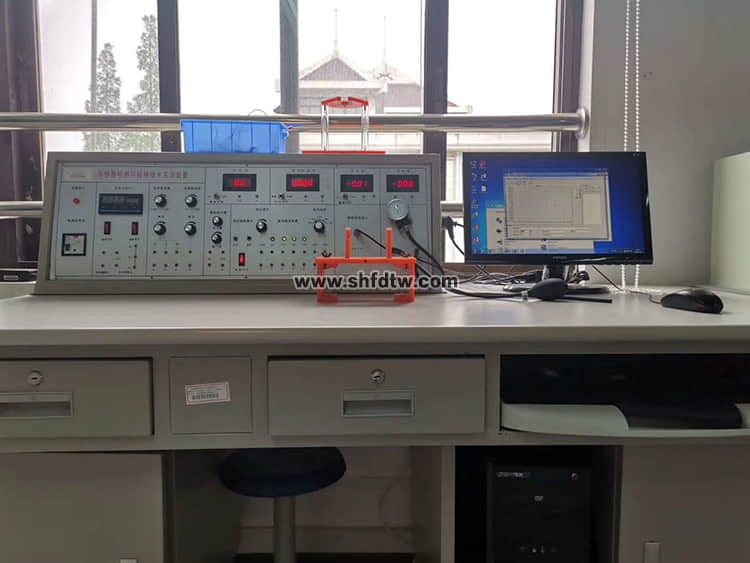

實驗臺由主控臺、傳感器、實驗模塊、位移臺架、數據采集卡及處理軟件、實驗臺桌六部分組成。
主控臺部分：提供高穩定的±5V、±15V、±2V-±10V（可調）、±2V-±24V（連續可調）、直流穩壓電源；二組溫度電源。主控臺面板裝有空氣開關、電壓、頻率、轉速顯示表；溫度表，溫度控制儀微機電源。低頻信號系統源1Hz-30Hz（可調）；音頻信號源0.4KHz-10KHz；差動放大器，氣壓表、儲氣箱；RS232計算機串行接口。
二、技術參數：

輸入電源	AC220V 50Hz	非線性誤差	≤ 5%
直流電源	± 5V ± 15V	測量精度	≤ 1%
穩壓系數	± 1%	功耗	100VA
電壓紋波	≤ 10mV	輸出電流	1A

三、傳感器技術指標：

序號	實驗模塊	傳感器名稱	量程	精度
1	電阻霍爾式傳感器	電阻式傳感器	± 2mm	±2%
2	電阻霍爾式傳感器	霍爾式傳感器	≥ 2mm	0.1%
3	電容式傳感器	電容式傳感器	±3mm	±2.5%
4	電感式傳感器	電感式傳感器	± 3mm	± 3%
5	光電式傳感器	光電式傳感器	0-2500 轉/分
6	渦流式傳感器	渦流式傳感器	≥ 3mm
7	溫度式傳感器	溫度式傳感器	0-80℃	± 2%
8		磁電式傳感器		0.5V/m
9	壓電式加速度傳感器	壓電式加速度傳感器	1-30Hz
10	光纖式傳感器	光纖式傳感器	≥ 1.5mm
11	壓力傳感器	壓力傳感器	0-30kpa	± 2%
12	超聲波傳感器	超聲波傳感器	20-60cm	1cm

四、實驗內容：
實驗一：電阻式傳感器的單臂性能實驗
實驗二：電阻式傳感器的半橋性能實驗
實驗三：電阻式傳感器的全橋性能實驗
實驗四：單臂、半橋、全橋性能實驗
*實驗五：電阻式傳感器的震動實驗
*實驗六：電阻式傳感器的電子秤實驗
實驗七：變面積式電容傳感器特性實驗
實驗八：差動式電容傳感器特性實驗
*實驗九：電容傳感器的震動實驗
*實驗十：電容傳感器的電子秤實驗
實驗十一：差動變壓器的特性實驗
實驗十二：自感式差動變壓器的特性實驗
*實驗十三：差動變壓器的震動實驗
*實驗十四：差動變壓器的電子秤實驗
實驗十五：光電式傳感器的轉速測量實驗
實驗十六：光電式傳感器的旋轉方向測量實驗
實驗十七：接近式霍爾傳感器實驗
實驗十八：霍爾傳感器的轉速測量實驗
實驗十九：渦流傳感器的位移特性實驗
實驗二十：被測體材質對渦流傳感器特性的影響實驗
*實驗二十一：渦流式傳感器的震動實驗
實驗二十二：渦流式傳感器的轉速測量實驗
實驗二十三：溫度傳感器及溫度控制實驗（AD590）
實驗二十四：磁電式傳感器的特性實驗
實驗二十五：磁電式傳感器轉速測量實驗
*實驗二十六：磁電式傳感器的應用實驗
實驗二十七：壓電加速度式傳感器的特性實驗
實驗二十八：光纖傳感器的位移特性實驗
實驗二十九：光纖傳感器的振動實驗
實驗三十：光纖傳感器的轉速測量實驗
實驗三十一：壓阻式轉壓力傳感器的特性實驗
*實驗三十二：壓阻式傳感器的差壓測量
實驗三十三：超聲波傳感器的位移特性實驗
*實驗三十四：超聲波傳感器的應用實驗
備注：帶*號實驗為思考實驗
