TW-GJDA型光機電一體化控制實訓系統
一、概述

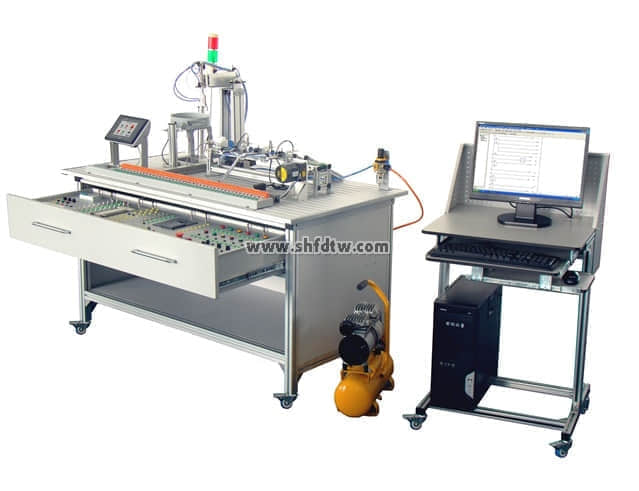

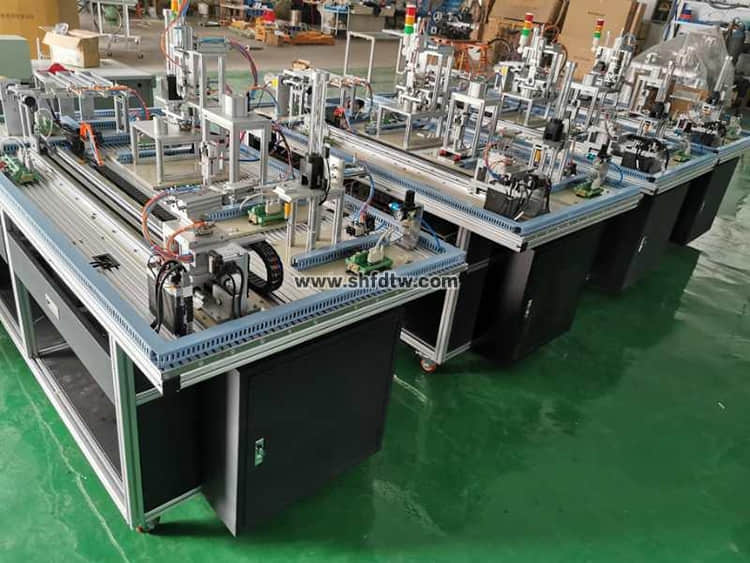

機電一體化實訓考核裝置由鋁合金導軌式實訓臺、典型的機電一體化設備的機械部件、PLC模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器等組成。整體結構采用開放式和拆裝式，實訓裝置用于機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的機電一體化設備。模塊采用標準結構和抽屜式模塊放置架，互換性強；按具有生產性功能和整合學習功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。
（電腦學校自配）
二、實訓項目
本試驗裝置結合了各省市大賽的試驗功能，且可提供部分省市的競賽課題，用于教學，可按工作過程導向，工學結合的模式規劃教學活動，可以完成以下工作任務：
1、氣動系統的安裝與調試項目：
選用該裝置配置的單出桿氣缸、單出雙桿氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：
氣動方向控制回路的安裝
氣動速度控制回路的安裝
擺動控制回路的安裝
氣動順序控制回路的安裝
氣動機械手裝置的安裝
氣動系統安裝與調試；
2、電氣控制電路的安裝和PLC程序編寫項目：
選用該裝置配置的PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列PLC應用技術工作任務：
電動機正反轉控制電路的連接與控制程序編寫
電動機調速控制電路的連接與控制程序編寫
氣動方向控制程序編寫
氣動順序動作控制程序編寫
氣動機械手控制程序編寫
皮帶輸送機控制程序編寫
機電一體化設備控制程序編寫
自動生產線控制程序編寫
3、機電設備安裝與調試項目：
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
傳動裝置同軸度的調整
皮帶輸送機的安裝與調整
搬運機械手設備安裝與調試
物件分揀設備的安裝與調試
送料設備的安裝與調試
自動生產線設備安裝與調試
4、自動控制系統安裝與調試項目：
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
多種傳感器的安裝與調試
機械手的自動控制
皮帶輸送機的自動控制
機電一體化設備的自動控制
PLC控制系統的安裝與調試
自動生產線的安裝與調試
5、用于考核或技能競賽，可考察的職業能力：
機械構件的裝配與調整能力
機電設備的安裝與調試能力
電路安裝能力
氣動系統的安裝與調試能力
機電一體化設備的控制程序的編寫能力
自動控制系統的安裝與調試能力
三、特點
該實訓考核裝置PLC模塊的I/O 端子、變頻器的接線端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子排連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
四、配置清單(清單里是三菱主機，也可以換共價位的西門子主機)
|
序號
|
名稱
|
主要元件或型號、規格
|
數量
|
單位
|
備注
|
|
1
|
實訓桌
|
|
1
|
張
|
|
|
2
|
觸摸屏模塊
|
MT6056IV
|
1
|
塊
|
|
|
3
|
觸摸屏通訊電纜
|
|
1
|
根
|
|
|
4
|
三菱PLC模塊
|
FX3U-38MR
|
1
|
臺
|
|
|
5
|
三菱編程電纜
|
|
1
|
根
|
|
|
6
|
變頻器模塊
|
FR-E740 0.4kW (三相輸入)
|
1
|
臺
|
|
|
7
|
電源模塊
|
三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個；
|
1
|
塊
|
|
|
8
|
按鈕模塊
|
24 V/2 A、12 V/2 A各一組；急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只；
|
1
|
套
|
|
|
9
|
物料傳送機部件
|
直流減速電機（24 V，輸出轉速6 r/min）1臺，送料盤1個，光電開關1只；
|
1
|
套
|
|
|
10
|

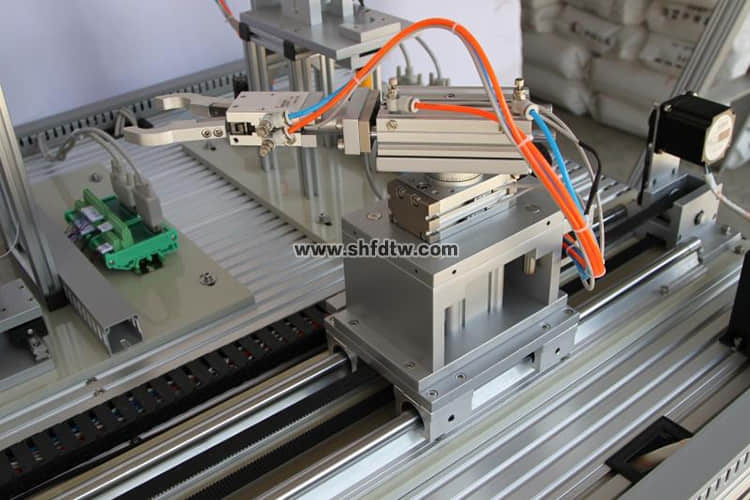

氣動機械手部件
|
單出雙桿氣缸1只，單出桿氣缸1只，氣手爪1只，旋轉氣缸1只，電感式接近開關2只，磁性開關5只，緩沖閥2只，非標螺絲2只，雙控電磁換向閥4只；
|
1
|
套
|
|
|
11
|
皮帶輸送機部件
|
三相減速電機（380 V，輸出轉速40r/min）1臺，平皮帶1350×50×2 mm 1條；
|
1
|
套
|
|
|
12
|
物件分揀部件
|
單出桿氣缸3只，金屬傳感器1只，光傳感器2只，磁性開關6只，物件導槽3個，單控電磁換向閥3只
|
1
|
套
|
|
|
13
|
接線端子模塊
|
接線端子和安全插座
|
1
|
塊
|
|
|
14
|
物料
|
金屬3個，尼龍黑白各3個
|
1
|
套
|
|
|
15
|
安全插線
|
|
1
|
套
|
|
|
16
|
氣管
|
Φ4\Φ6\Φ8
|
1
|
套
|
|
|
17
|
三菱PLC編程軟件
|
GX Developer
|
1
|
套
|
拷貝版
|
|
18
|
推車
|
|
1
|
只
|
|
|
19
|
產品配套光盤
|
|
1
|
套
|
|
|
20
|
說明書
|
|
1
|
本
|
|
|
21
|
電腦推車
|
|
1
|
臺
|
|
|
22
|
空氣壓縮機
|
0.6～0.8MPa
|
1
|
臺
|
|
