TWSY-005加工站.機電一體化實訓鑒定設備

（一）功能：
工件將在旋轉平臺上被檢測及加工。
通過具有四個工位的加工旋轉平臺，進行加工模擬，并進行加工質量的模擬檢測。
旋轉平臺由交流伺服電機驅動，光電傳感器確認輸入工位有無工件，電感式傳感器檢測旋轉平臺的位置，平臺的啟停由伺服控制回路完成。

（二）可以組合的形式：
加工站、搬運站
加工站、操作手站
檢測站、加工站
加工站、安裝搬運站……

（三）系統構成：
1.底車
2.鋁合金底板
3.I/O接線端子盒
4.過濾調壓組件
5.電磁閥
6.執行繼電器
7.控制面板
8.帶PLC的電氣控制掛板
9.旋轉平臺

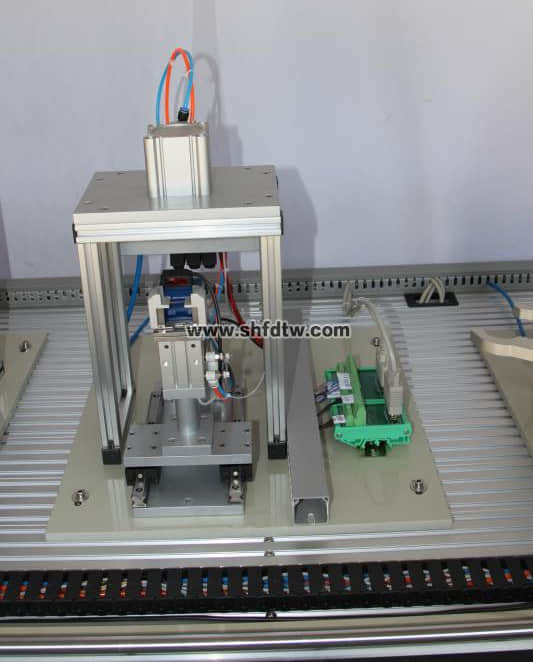

10.夾緊、鉆孔模塊
11.檢測模塊
12.光電式、電感式傳感器

（四）技術數據：
工作壓力：0.4～0.6MPa
穩壓電源：DC24V
信號輸入：8個數字開關量
信號輸出：5個數字開關量
PLC主機：三菱FX3U系列    可擴展485BD、CC-Link網絡總線
西門子S7系列    可擴展PPI、MPI、Profibus網絡總線
