標準零件實測繪圖訓練組合裝置

項目

參數

項目

參數

外形尺寸

410mm×310mm×100mm

重量

5(kg)

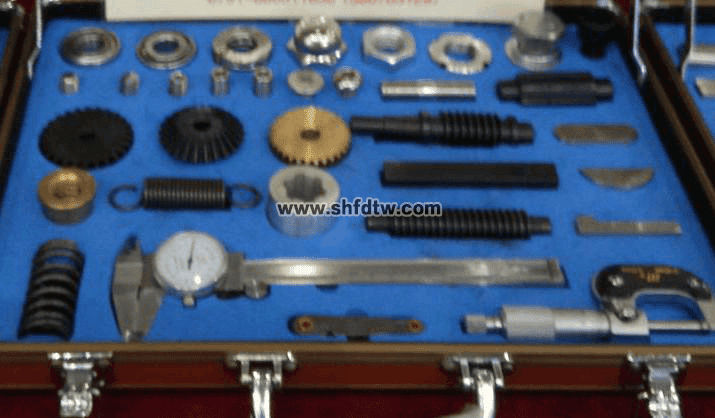

標準零件（30件/套）

軸承零件：深溝球軸承、圓錐滾子軸承、推力球軸承

螺栓零件：外六角螺栓、內六角螺栓測繪、雙頭螺栓

螺釘零件：圓頭螺釘、沉頭螺釘、緊定螺釘 1、緊定螺釘 1

螺母零件：外六角螺母、球頭六角螺母、圓螺母

墊圈零件：平墊圈、彈簧墊圈

鍵銷零件：平鍵、半圓鍵、矩形外花鍵、矩形內花鍵、圓柱銷、圓錐銷

齒輪零件：圓柱齒輪、齒條、圓錐齒輪、蝸桿、渦輪

彈簧零件：壓縮彈簧、拉伸彈簧

測量工具

游標卡尺、外徑千分、螺紋樣板、圓弧樣板等

類 型

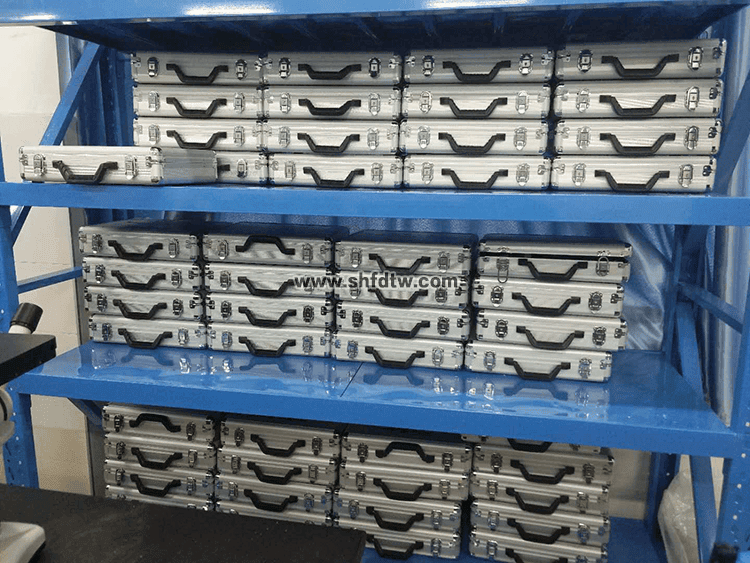

便攜組合式(檢測零件、測量工具及指導書均放在一個精制的綜色箱子里)

教學資料

1、實訓指導書及實訓報告（含電子稿）；

2、配套教材（機械工業出版社、羅冬平教授主編）、電子課件、教學大綱與教案、

3、免費培訓 2－3 名老師。

訓練模式

訓練內容

1、看圖找物訓練；

2、零件測繪訓練；

3、零件投影繪圖訓練；

訓練一 軸承零件測繪訓練 訓練二 螺栓零件測繪訓練

訓練三 螺釘零件測繪訓練 訓練四 螺母零件測繪訓練

訓練五 墊圈零件測繪訓練 訓練六 鍵銷零件測繪訓練

訓練七 齒輪零件測繪訓練 訓練八 彈簧零件測繪訓練
