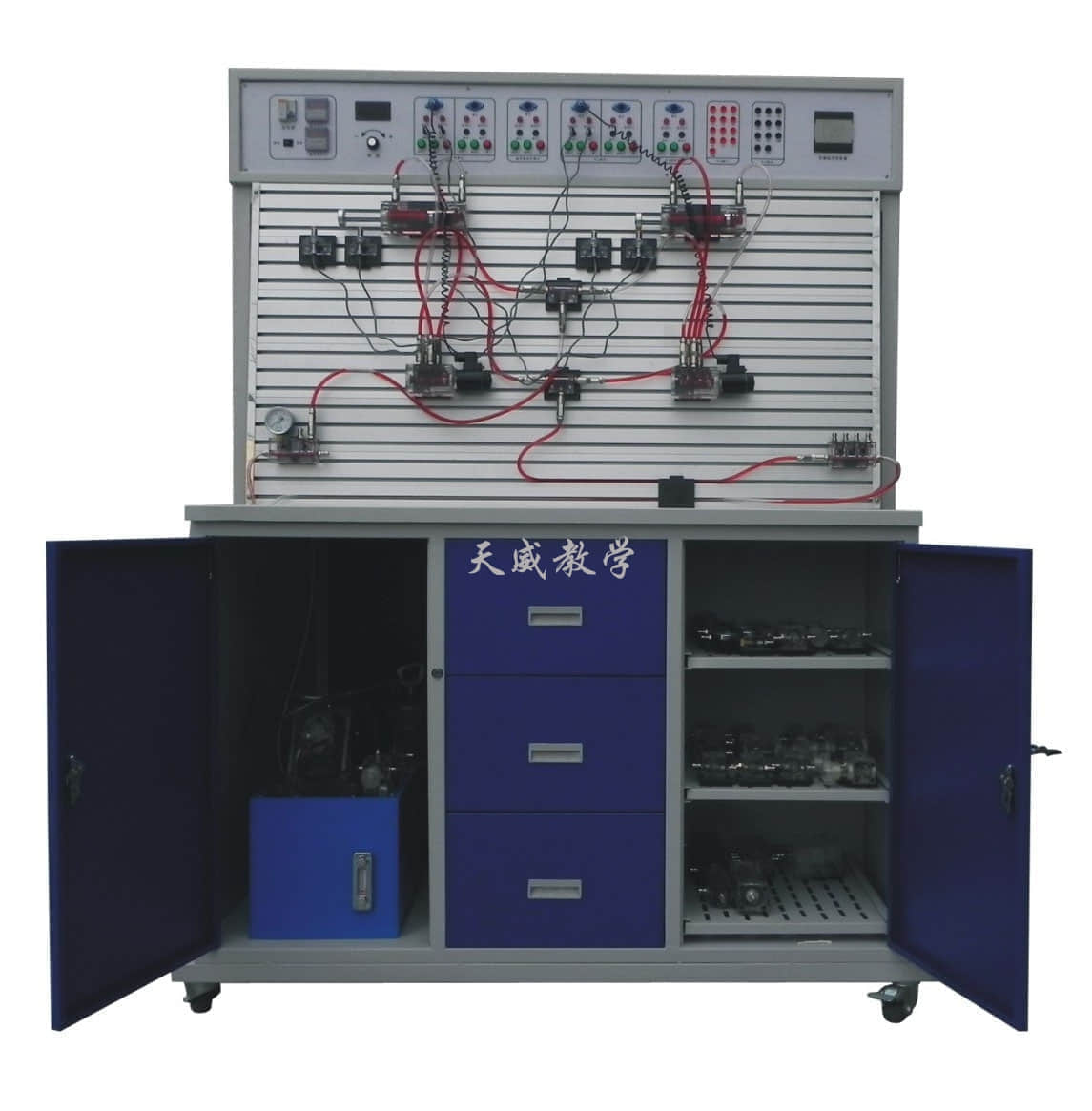

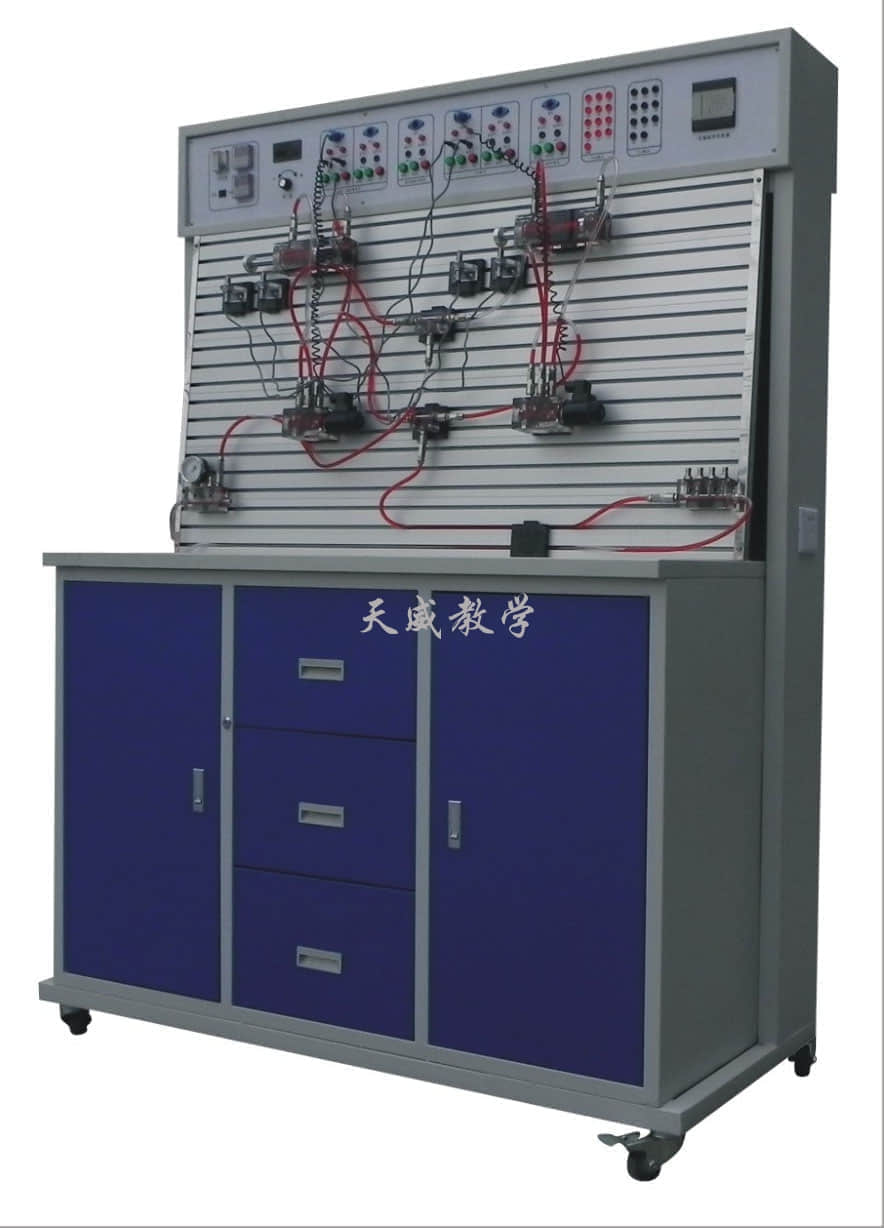

TWZ-QY21透明液壓PLC控制教學實驗臺

一、概述
本透明液壓PLC控制教學實驗臺學習了國外的進口實驗臺，其功能又參考了國內液壓元件特點，所以更加適合于國內的教學要求。透明液壓PLC控制教學實驗臺采用透明液壓元件，組合插式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照說明書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。為了培養大量的掌握液壓傳動基礎知識和實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。我上海天威公司根據《液壓傳動》、《液壓原理》、《機械基礎》、等教材內容要求和國內液壓元件特點，參考國外先進技術，經過多年的努力探索，我們以理論為依據，以實驗為手段，采用高精密度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差，而液壓元件表面光潔度，結構精度要求高的一系列實際困難，最終研制成功TW-Y型透明液壓傳動演示系統。它填補了技術、中專、大專院校的液壓傳動通用教學設備的國家空白。

二、主要技術指標

(1) 電源：220V 50Hz   (市電)
(2) 演示臺外形尺寸：
1200mm（長）×600mm（寬）×1800mm（高）。
(3) 油泵電機：Z-400 直流電動機，
功率：400W 并配專用穩壓直流電機調速器，
調速范圍：0-2000RMP
(4) 演示實驗油路液流要求壓力僅需0.3-0.5Mpa
(油泵最高壓力：Pmax＝1.5Mpa)
(5) 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。

三、十八種基本液壓傳動控制回路
1.用換向閥的換向回路
2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的減壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路
9.進油節流調速回路
10.回油節流調速回路
11.調速齒輪泵調速回路
12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路
14.二次進給回路
15.用順序閥的順序動作回路
16.用壓力繼電器的順序動作回路
17.用電器行程開關的順序動作回路
18.用行程閥的順序動作回路

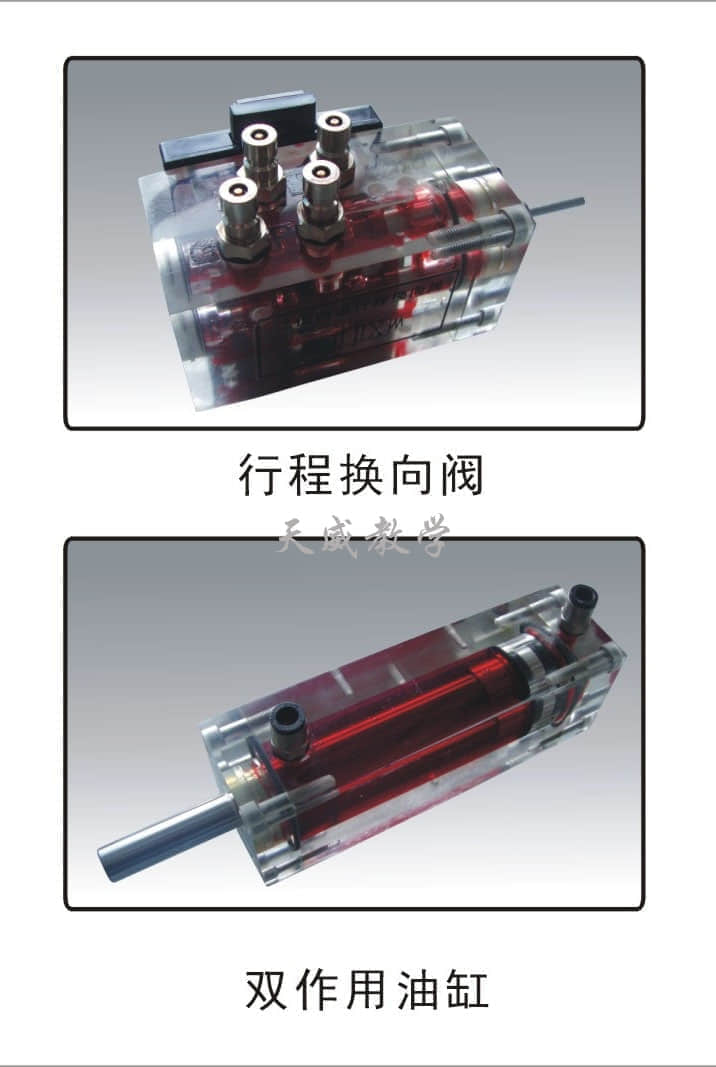

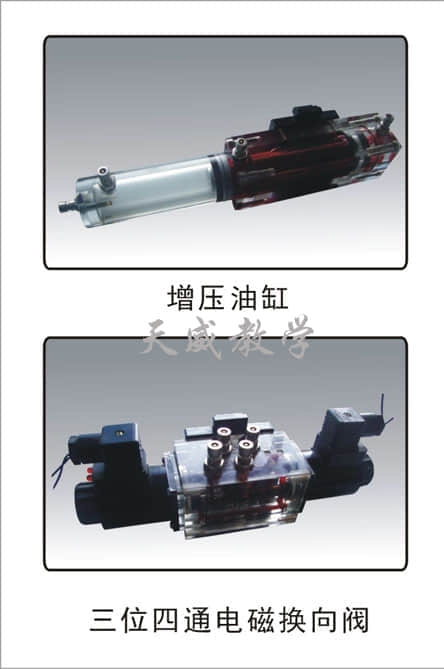

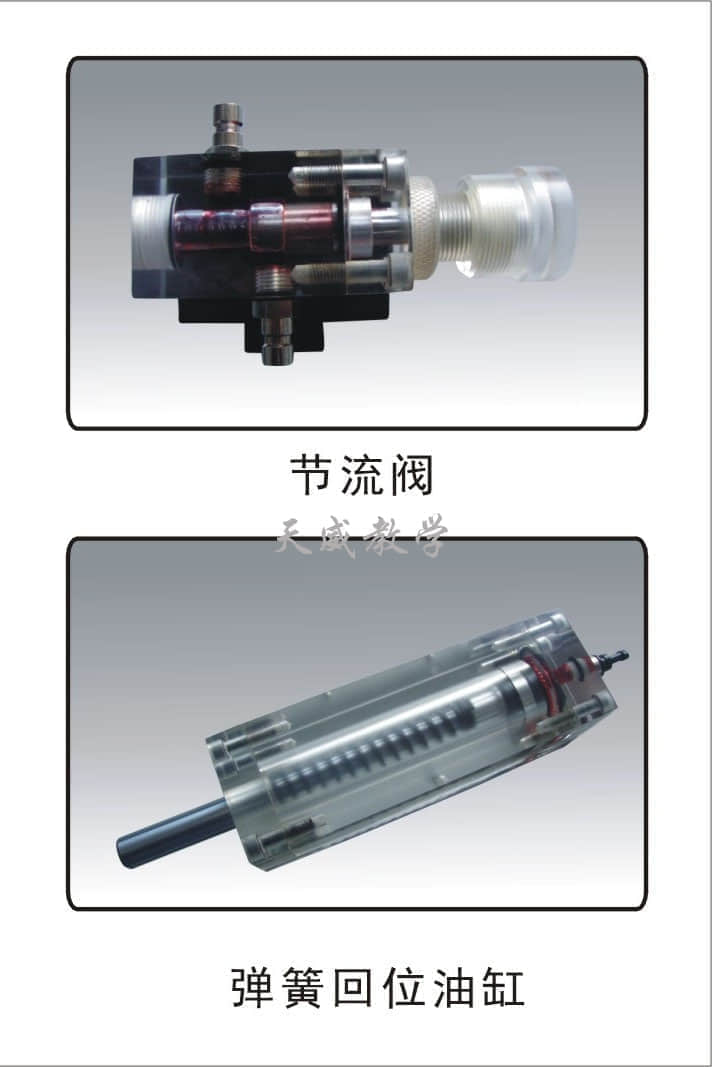

部分透明閥樣品

氣動液壓實驗臺的應用是很廣泛的，基本上在各個領域都有應用，比如水壓探傷以及各種儀器的耐壓測試、爆破測試、靜壓測試等，還可以對一些壓力一起進行校正，向高壓反應裝置注入化學反應試劑等，尤其對一些消防水帶以及滅火器材等可以進行壓力測試以及爆破測試，這在工作生產中尤為重要，生活中這種氣動液壓試驗臺也是用的著的，比如對汽車制動系統的檢測等都是很好用的。

然后將溢流閥門調至最低處，看是否會漏油，如果會的話就要停止運行，查明原因之后才能正常運轉。等一切正常之后就可以進行檢測了，在檢測當中，也要觀察是否漏油漏氣等情況，如果出現這樣情況一定要及時處理。氣動液壓實驗臺它的安全性能是非常高的，因為有自動控制開關，這種試驗臺它的實用性還是非常強的，精度高，適合檢測。
