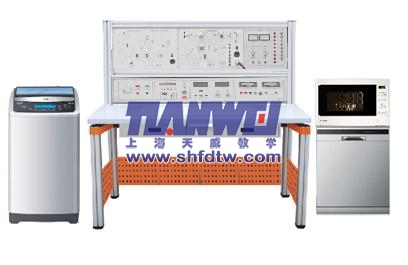

TW-J557型 家用電器維修實訓裝置
一、概述
本設備是根據《中華人民共和國教育行業標準（電子技術應用專業儀器設備配備標準）》，教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，結合家用電氣、電子技術、電路基礎設備調試與維修職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。設備主要分成三部分組成。
*1、家用電器部分：主要由家用電器電路組成。
*2、電子技術部分：數字電路、電力電子電子電路、模擬電路、通用電源組成
*3、家用電器、電子技術仿真軟件
二、技術要求
1、工作電源：AC220V±5% 50HZ
2、安全保護：漏電保護（動作電流≤30MA），過電流保護，熔斷器保護
3、最大輸入額定功率：1200W
4、環境溫度：－10℃~60℃
5、尺寸：1600MM*70*1500MM
*6、智能電源管理系統
分別測量系統機功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；
1）具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功
*2）采用2.5寸液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。
3）閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定
4）短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘
5）漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。
過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。
6）過壓保護：有效防止設備損壞，當電壓達到時270V時，系統0.5秒內瞬間跳閘。
7）欠壓保護：有效防止設備損壞，當電壓達到時165V時，系統0.5秒內瞬間跳閘。
8）強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能通過清除故障后，才能上電成功
9）故障查詢：一鍵故障可查詢歷史故障源
10）故障測試功能：可在線測試出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源
11）手自動功能：手動、自動自由切換
★三、 智能考核系統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
1)、 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
2)、驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
3)、 手持移動控制終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
4)、手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
5)、可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
6)、可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
7)、 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
8)、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
四、設備功能特點
*1、實驗桌結構：
實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根鋁型材，組成電氣實驗掛箱支架。支架與主機箱實驗掛箱配套，上下方便，左右移位自如。
2、電氣控制掛箱模塊：
每個模塊有獨立控制模塊掛掛箱，采用敞開式實訓板，板上有完整的安裝線路圖、測試點調整點，包含全自動洗碗機控制原理圖、模擬故障開關、測試點?？蓽y量各個關系點電壓。模塊與實物之間可以不連接，可獨立完成實訓。了解家用電器控制原理，控制方式。模塊包括
1）電子電風扇模塊：
包含電子電風扇控制原理圖、模擬故障開關、測試點。可測量各個關系點電壓。
2）微電腦控制電飯鍋：
包含微電腦控制電飯鍋原理圖、模擬故障開關、測試點?？蓽y量各個關系點電壓。
3）微波爐：
包含微波爐控制原理圖、模擬故障開關、測試點?？蓽y量各個關系點電壓。
4）電子消毒柜：
包含電子消毒柜控制原理圖、模擬故障開關、測試點?？蓽y量各個關系點電壓。
5）全自動洗衣機：
包含全自動洗衣機控制原理圖、模擬故障開關、測試點。可測量各個關系點電壓。
6）全自動洗碗機：
包含全自動洗碗機控制原理圖、模擬故障開關、測試點?？蓽y量各個關系點電壓。
3、家用電器實物：
裝置配套有一套真實的家用電器裝置，實可獨立折裝，也可以引線出來接入電氣控制板，從而完成不同主板之間替換，并了解各種常用家用電器系統的結構，工作原理、組成模式。家用電器包括：
1）電子電風扇：1個
2）微電腦控制電飯鍋：1個
3）微波爐：1個
4）電子消毒柜：1個
5）全自動洗衣機：1個
6）全自動洗碗機：1個
*4、通用負載：
1）由于家電器的工作模式?jīng)Q定，所有電器控制系統的工作時間周期長，不方便學生實訓，本裝置設計了一套模擬負載電路。
2）裝置配套有一套模擬負載電路，可以作為電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗衣機、全自動洗碗機的模擬負載，可以在一個很短的周期內，一次或者多次完成每一個的家用電器實訓。

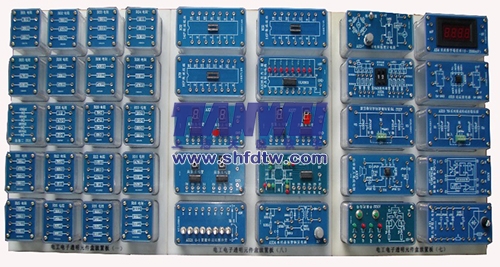

*5、透明電子技術模塊：
由120個透明模組成，模塊塊使用透明的元件盒子，可以正反觀察電子元件組成，各個電子元件分別安裝在PCB板上，做實驗時可以用導線連接，可以學習電子電路基礎、數字電路技術、電力電子技術，直流穩壓電源技術、電壓測量等家電電路上的常用控制電路，
（透明封閉模塊示例，正反面）
五、裝置清單
1、電子新產品實訓模塊配置
|
序號
|
名稱
|
數量
|
|
1
|
實驗屏
|
1個
|
|
2
|
實驗桌
|
1張
|
|
3
|
學生凳
|
2張
|
|
|
一 實訓掛箱
|
|
4
|
A
|
電子電風扇實訓掛箱
|
各1個
|
|
B
|
微電腦控制電飯鍋實訓掛箱
|
|
C
|
微波爐實訓掛箱
|
|
D
|
電子消毒柜實訓掛箱
|
|
E
|
全自動洗碗機實訓掛箱
|
|
F
|
全自動洗衣機實訓掛箱
|
|
|
|
|
|
2、實物電器配置
|
|
|
|
|
|
5
|
電子電風扇
|
1臺
|
|
6
|
微電腦控制電飯鍋
|
1臺
|
|
7
|
微波爐
|
1臺
|
|
8
|
電子消毒柜
|
1臺
|
|
9
|
全自動洗碗機
|
1臺
|
|
10
|
全自動洗衣機
|
1臺
|
|
11
|
指導書
|
1本
|
|
12
|
連接線
|
10根
|
|
13
|
教學軟件
|
全室1套
|
|
14
|
電子技術仿真教學軟件
|
全室1套
|
3、電子技術清單透明盒清單
|
序號
|
產品名稱
|
型號規格
|
產品代號
|
單位
|
|
1
|
RJ水泥電阻(5W)
|
51Ω
|
R01
|
1塊
|
|
RX線繞電阻(5W)
|
200Ω
|
|
100Ω
|
|
2
|
RJ金屬膜電阻(2W)
|
330Ω
|
R02
|
1塊
|
|
470Ω
|
|
510Ω
|
|
3
|
RJ金屬膜電阻(2W)
|
330Ω
|
R03
|
1塊
|
|
510Ω
|
|
680Ω
|
|
4
|
RJ金屬膜電阻(2W)
|
1K
|
R04
|
1塊
|
|
2K
|
|
3.3K
|
|
5
|
RJ金屬膜電阻(2W)
|
3.3K
|
R05
|
1塊
|
|
4.7K
|
|
6.8K
|
|
6
|
RJ金屬膜電阻(2W)
|
10K
|
R06
|
3塊
|
|
22K
|
|
47K
|
|
7
|
錳銅絲電阻(3A)
|
0.1Ω
|
R07
|
1塊
|
|
0.2Ω
|
|
0.4Ω
|
|
8
|
RT碳膜電阻(1W)
|
1Ω
|
R08
|
1塊
|
|
4.7Ω
|
|
10Ω
|
|
27Ω
|
|
9
|
RT碳膜電阻(1W)
|
39Ω
|
R09
|
1塊
|
|
47Ω
|
|
56Ω
|
|
68Ω
|
|
10
|
RJ金屬膜電阻(1W)
|
100Ω
|
R10
|
1塊
|
|
150Ω
|
|
200Ω
|
|
300Ω
|
|
11
|
RJ金屬膜電阻(1W)
|
390Ω
|
R11
|
1塊
|
|
470Ω
|
|
560Ω
|
|
680Ω
|
|
12
|
RJ金屬膜電阻(1/2 W)
|
560Ω
|
R12
|
1塊
|
|
820Ω
|
|
1K
|
|
1K
|
|
13
|
RJ金屬膜電阻( 1/2 W)
|
1.2K
|
R13
|
1塊
|
|
2K
|
|
2.7K
|
|
3K
|
|
14
|
RJ金屬膜電阻( 1/2W)
|
4.7K
|
R14
|
1塊
|
|
5.1K
|
|
6.8K
|
|
8.2K
|
|
15
|
RJ金屬膜電阻( 1/2W)
|
10K
|
R15
|
1塊
|
|
15K
|
|
27K
|
|
33K
|
|
16
|
RJ金屬膜電阻( 1/2W)
|
51K
|
R16
|
4塊
|
|
56K
|
|
62K
|
|
68K
|
|
17
|
RJ金屬膜電阻( 1/2W)
|
100K
|
R17
|
4塊
|
|
270K
|
|
390K
|
|
470K
|
|
18
|
RJ金屬膜電阻( 1/2W)
|
820K
|
R18
|
1塊
|
|
1M
|
|
2.2M
|
|
10M
|
|
19
|
RJ金屬膜電阻(1/2W)
|
120Ω
|
R19
|
1塊
|
|
180Ω
|
|
220Ω
|
|
620Ω
|
|
20
|
RJ金屬膜電阻( 1/2W)
|
1.5K
|
R20
|
1塊
|
|
2.2K
|
|
2.7K
|
|
3.9K
|
|
21
|
RJ金屬膜電阻( 1/2 W)
|
6.2K
|
R21
|
1塊
|
|
20K
|
|
24K
|
|
47K
|
|
22
|
RJ金屬膜電阻( 1/2W)
|
51K
|
R22
|
1塊
|
|
150K
|
|
220K
|
|
3M
|
|
23
|
RJ金屬膜電阻( 1/2W)
|
510K
|
R23
|
2塊
|
|
1.1M
|
|
2M
|
|
2M
|
|
24
|
CL聚脂膜電容
|
1000pF
|
C01
|
2塊
|
|
2200 pF
|
|
CBB聚丙烯膜電容
|
3300 pF
|
|
25
|
CBB聚丙烯膜電容
|
4700 pF
|
C02
|
2塊
|
|
0.01μF
|
|
0.022μF
|
|
26
|
CBB聚丙烯膜電容
|
0.033μF
|
C03
|
4塊
|
|
0.047μF
|
|
0.1μF
|
|
27
|
CBB聚丙烯膜電容
|
0.22μF
|
C04
|
1塊
|
|
0.47μF
|
|
1μF
|
|
28
|
CBB聚丙烯膜電容
|
0.47μF
|
C05
|
1塊
|
|
1μF
|
|
0.33μF
|
|
29
|
CD鋁電解電容(50V DC)
|
3.3μF
|
C06
|
2塊
|
|
4.7μF
|
|
10μF
|
|
30
|
CD鋁電解電容(50V DC)
|
100μF
|
C07
|
1塊
|
|
220μF
|
|
470μF
|
|
31
|
CBB聚丙烯膜電容
|
0.5μF
（450V AC）
|
C08（選配）
|
1塊
|
|
1.0μF
（450V AC）
|
|
32
|
CC瓷片電容
|
20 pF
|
C10
|
1塊
|
|
1500 pF
|
|
CBB聚丙烯膜電容
|
2200 pF
|
|
33
|
CC瓷片電容
|
20 pF
|
C11
|
1塊
|
|
CBB聚丙烯膜電容
|
33 pF
|
|
100 pF
|
|
34
|
可調電容
|
10～60 pF
|
C12
|
1塊
|
|
220 pF
|
|
20～120 pF
|
|
35
|
CC瓷片電容
|
20 pF
|
C13
|
1塊
|
|
CL聚脂膜電容
|
2200 pF
|
|
5600 pF
|
|
36
|
CBB聚丙烯膜電容
|
0.047μF
|
C14
|
1塊
|
|
0.01μF
|
|
0.1μF
|
|
37
|
CD鋁電解電容(50V DC)
|
2.2μF
|
C15
|
2塊
|
|
33μF
|
|
47μF
|
|
38
|
WX線繞電位器（WX050）
|
100(5W)(去蓋)
|
RP1
|
1塊
|
|
39
|
WH碳膜電位器（WH118）
|
470(2W)(去蓋)
|
RP2
|
1塊
|
|
40
|
WH碳膜電位器(WH118)
|
1K (2W)
|
RP3
|
1塊
|
|
41
|
WX線繞電位器(WX14-12)
|
4.7K(1W)(去蓋)
|
RP5
|
1塊
|
|
42
|
WH碳膜電位器(WH5)
|
10K (1/2W)
(去蓋)
|
RP6
|
1塊
|
|
43
|
WH碳膜電位器(WH5)
|
22K(1/2W)
|
RP7
|
1塊
|
|
44
|
WH碳膜電位器(WH5)
|
33K(1/2W)
|
RP8
|
1塊
|
|
45
|
WH碳膜電位器(WH118)
|
47K (2W)
|
RP9
|
1塊
|
|
46
|
WH碳膜電位器(WH118)
|
100K (2W)
|
RP10
|
1塊
|
|
47
|
WH碳膜電位器(WH118)
|
470K (2W)
|
RP11
|
1塊
|
|
48
|
WH碳膜電位器(WH118)
|
1M (2W)
|
RP12
|
1塊
|
|
49
|
繞線式電位器（WXD3-12）
|
1K (2W)
|
RP13
|
1塊
|
|
50
|
線繞電感
|
電感L=30mH
|
L01
|
1塊
|
|
51
|
線繞電感
|
電感L=100mH
|
L02
|
1塊
|
|
52
|
色碼電感
|
22μH
|
L03
|
1塊
|
|
82μH
|
|
180μH
|
|
53
|
色碼電感
|
330μH
|
L05
|
1塊
|
|
柱形電感
|
47μH
|
|
色碼電感
|
100μH
|
|
54
|
脈沖變壓器（單雙脈沖）
|
KMB-0021
|
T05
|
1塊
|
|
55
|
集成底座
|
8P
|
IC1
|
2塊
|
|
56
|
集成底座
|
14P
|
IC2
|
5塊
|
|
57
|
集成底座
|
16P
|
IC3
|
4塊
|
|
58
|
集成底座
|
18P
|
IC4
|
2塊
|
|
59
|
集成底座
|
20P
|
IC5
|
1塊
|
|
60
|
集成底座
|
28P
|
IC7
|
1塊
|
|
61
|
單向擊穿二極管(穩壓管)
|
1N4728A
(3.3V 1W)
|
VS1
|
1塊
|
|
1N4733A (5V 1W)
|
|
1N4735A
(6.2V 1W)
|
|
62
|
單向擊穿二極管(穩壓管)
|
1N4738A
(8.2V 1W)
|
VS2
|
1塊
|
|
1N4740A
(10V 1W)
|
|
1N4742A
(12V 1W)
|
|
63
|
雙向穩壓管 (1W)
|
5V
|
VS3
|
1塊
|
|
8.2V
|
|
10V
|
|
12V
|
|
64
|
整流二極管
|
1N4007×4
|
VD1
|
1塊
|
|
65
|
開關二極管
|
1N4148×2
|
VD2
|
1塊
|
|
肖特基二極管
|
1N5818
|
|
1N5819
|
|
66
|
三極管
|
TIP42C
|
VT1
|
1塊
|
|
BU406
|
|
散熱器
|
ST25×2
|
|
67
|
三極管
|
9012
|
VT2
|
1塊
|
|
TIP41C
|
|
散熱器
|
ST25×1
|
|
68
|
三極管
|
9013
|
VT3
|
1塊
|
|
TIP41C
|
|
散熱器
|
ST25×1
|
|
69
|
晶閘管
|
BT151
|
VT4
|
1塊
|
|
場效應管
|
3DJ7
|
|
散熱器
|
ST25×1
|
|
70
|
增強型場效應管
|
IRF630 (N溝道)
|
VT5
|
1塊
|
|
IRF9620(P溝道)
|
|
散熱器
|
ST25×2
|
|
71
|
IGBT管
|
10N60×2
|
VT6
|
1塊
|
|
1N4148×2
|
|
散熱器
|
ST25×2
|
|
72
|
晶閘管電路
|
（51Ω、0.1μF、BT151、FU）×3
|
VT7
|
1塊
|
|
散熱器
|
ST25×3
|
|
73
|
雙向觸發二極管
|
BD3
|
VT8
|
1塊
|
|
雙向晶閘管
|
BT135
|
|
散熱器
|
ST25×1
|
|
74
|
儀表開關
|
KN32B
|
S1
|
1塊
|
|
75
|
按鈕開關
|
AN4
|
S2
|
1塊
|
|
76
|
鈕子開關
|
KNX1×2
|
S3
|
1塊
|
|
77
|
白熾燈座
|
|
HL1
|
3塊
|
|
78
|
指示燈
|
6.3V
|
HL4
|
1塊
|
|
79
|
熔斷絲
|
|
FU
|
1塊
|
|
80
|
電流表插座
|
|
SW（選配）
|
3塊
|
|
81
|
共陰數碼管
|
0.5吋
|
BX01
|
1塊
|
|
電阻
|
300Ω×8個
|
|
82
|
穩壓集成
|
LM337
|
BX04
|
1塊
|
|
LM317
|
|
散熱器
|
ST25×2
|
|
83
|
MIC聲電傳感器
|
CZN-15EN
|
BX05
|
1塊
|
|
石英晶體振蕩器
|
32.768石英晶體
|
|
10MΩ電阻
|
|
33 pF電容器×2
|
|
84
|
揚聲器
|
8Ω
|
BX06
|
1塊
|
|
85
|
蜂鳴器
|
TMB12A12
|
BX07
|
1塊
|
|
LED
|
5個大（紅）
|
|
電阻
|
100Ω/0.25W
|
|
86
|
氣敏元件
|
QM-J3
|
BX08
|
1塊
|
|
87
|
三極管插座
|
127-3T
|
BX09
|
1塊
|
|
元件插座
|
|
88
|
元件插座
|
127-2T×4
|
BX10
|
1塊
|
|
89
|
音樂芯片
|
|
BX11
|
1塊
|
|
紐子開關
|
KNX1
|
|
90
|
保險絲
|
FU
|
AX1穩壓管穩壓電路
|
1塊
|
|
二極管
|
1N4007×4
|
|
電容
|
1000μF /50V
|
|
100μF /35V
|
|
0.1μF
|
|
穩壓管
|
1N4733 (5.1V)
|
|
91
|
電阻
|
100Ω/0.25W×2
|
AX3銅電阻溫度計電路
|
1塊
|
|
39Ω/0.25W
|
|
33Ω/0.25W
|
|
溫度傳感器
|
LM35
|
|
琺瑯電阻
|
RX20-10W 20Ω
|
|
紐子開關
|
KNX1×2
|
|
電位器
|
470Ω(WH5)
|
|
銅電阻
|
Cu-50
|
|
92
|
直流數字毫伏表
|
0～2000mV
|
AX4直流數字毫伏表
|
1塊
|
|
93
|
保險絲
|
FU
|
AX5 直流恒壓源
|
1塊
|
|
二極管
|
1N4007×4
|
|
電容
|
470μF /50V
|
|
100μF /25V
|
|
0.01μF
|
|
集成
|
LM7812
|
|
散熱器
|
ST25×1
|
|
94
|
電位器
|
10K（WH5）×2
|
AX9運放電路
|
1塊
|
|
二極管
|
1N4148×2
|
|
電容
|
10μF /35V
|
|
集成
|
OP07
|
|
集成底座
|
8P
|
|
95
|
集成運放
|
LM358
|
AX10雙運放電路
|
1塊
|
|
集成底座
|
8P
|
|
96
|
繼電器
|
GZR-2 12V
|
AX11繼電器驅動電路
|
1塊
|
|
三極管
|
9013
|
|
二極管
|
1N4148
|
|
97
|
電容
|
1000μF/50V×2
|
AX12
78系列穩壓源
|
1塊
|
|
0.33μF×2
|
|
插座
|
127-3T
|
|
98
|
電容
|
1000μF/50V×2
|
AX13
79系列穩壓源
|
1塊
|
|
0.33μF×2
|
|
插座
|
127-3T
|
|
99
|
電位器
|
22K(WH5)
|
AX14
單結晶體管觸發電路
|
1塊
|
|
單結晶體管
|
BT33
|
|
電阻
|
2.2K/0.25W
|
|
100Ω/0.25W
|
|
560Ω/0.25W
|
|
三極管
|
9013
|
|
二極管
|
1N4148Ω×2
|
|
100
|
功放
|
LM386
|
AX15功率放大集成電路
|
1塊
|
|
電阻
|
10Ω/0.25W×2
|
|
電容
|
47nF×2
|
|
10μF/35V
|
|
100nF
|
|
100μF/35V
|
|
集成底座
|
8P
|
|
101
|
集成
|
MC34063A
|
AX16集成轉換器
|
1塊
|
|
集成底座
|
8P
|
|
102
|
撥碼開關
|
紅(5T) 藍(4T)
|
AX17單管放大電路
|
1塊
|
|
電阻
|
1K/0.25W×2
|
|
電位器
|
10KΩ(WH5)×2
|
|
插座
|
127-2T×4
|
|
127-3T
|
|
103
|
撥碼開關
|
紅(5T) 藍(4T)
|
AX18單管放大電路
|
1塊
|
|
電阻
|
1K/0.25W×2
|
|
電位器
|
10KΩ(WH5)×2
|
|
插座
|
127-2T×4
|
|
127-3T
|
|
104
|
光電開關
|
1A05HR×2
|
AX20電動機測速
|
1塊
|
|
磁性電機
|
385
|
|
固定支架
|
配套
|
|
105
|
鈕子開關
|
KNX1×2
|
AX21 0-1置數單刀雙擲開關
|
1塊
|
|
106
|
集成
|
CD4011
|
AX22單脈沖信號
|
1塊
|
|
CD1413
|
|
集成底座
|
14P
|
|
16P
|
|
電阻
|
100Ω/0.25W×4
|
|
51Ω/0.25W×4
|
|
復位開關
|
AN4×2
|
|
LED
|
紅×2 綠×2
|
|
107
|
電阻
|
100K/0.25W×10
|
AX23觸摸式編碼開關
|
1塊
|
|
鈕子開關
|
KNX1
|
|
輕觸開關
|
（6×6×4.3）
×10
|
|
108
|
電阻
|
51K/0.25W×10
|
AX24
8421撥碼盤
|
1塊
|
|
夾板
|
KAS-3
|
|
8421撥碼開關
|
KAS-3×2
|
|
二極管
|
1N4148×8
|
|
109
|
集成
|
555
|
AX25
CP時鐘脈沖源
|
2塊
|
|
集成底座
|
8P
|
|
電位器
|
100k(WH5)×2
|
|
電阻
|
10k/0.25W×2
|
|
300Ω/0.25W
|
|
二極管
|
1N4007×2
|
|
電容
|
10μF/35V
|
|
0.1μF
|
|
0.01μF
|
|
鈕子開關
|
KNX1
|
|
LED
|
紅（5個大）
|
|
110
|
電阻
|
100Ω/0.25W×7
|
AX26發光二極管及驅動
|
1塊
|
|
集成
|
62083
|
|
集成底座
|
20P
|
|
LED
|
紅×8
|
|
111
|
集成
|
CD4511
|
AX27共陰數碼管
|
3塊
|
|
集成底座
|
16P
|
|
電阻
|
100Ω/0.25W×14
|
|
共陰數碼管
|
0.5寸×2
|
|
112
|
LED
|
紅×4 綠×4黃×4
|
AX28交通燈電路
|
1塊
|
|
電阻
|
51Ω/0.25 W×6
|
|
集成
|
CD1413
|
|
集成底座
|
16P
|
|
113
|
指針微安表
|
100μA
|
|
1塊
|
六、家電子線路實訓項目
1、智能控制電飯鍋
1）微電腦控制電飯鍋常用元器件，控制芯片，顯示器件的認識與檢測
2）微電腦控制電飯鍋結構的認識及拆裝
3）微電腦控制電飯鍋能量轉化，溫度傳導的工作原理
4）微電腦控制電飯鍋加熱，保溫相互轉換及工作原理
5）微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理
6）微電腦控制電飯鍋的常見故障及維修
7）微電腦控制電飯鍋控制電路常見故障的檢測及維修
2、微波爐
1）微波爐主要元器件，控制芯片，顯示器件的認識與檢測
2）微波爐結構的認識及拆裝
3）微波爐加熱的原理分析及實物演示
4）微波爐微波產生電路的常見故障及檢測維修
5）控制電路及定時電路常見故障與檢測維修
6）微波爐電壓轉換電路的常見故障及檢測維修
7）微波爐保護裝置的檢測與維修
8）微波爐常見故障的檢測及維修
3、全自動洗衣機
1）全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測
2）全自動洗衣機機械結構的認識及拆裝
5）全自動洗衣機程控器的檢測
6）電機及電機控制故障的檢測和排除
7）機械傳動系統的常見故障及檢修
8）集成控制電路檢測和故障分析排除
9）漏電安全防護報警系統故障分析和排除
4、電子電風扇
1）結構拆卸分析、
2）元器件識別檢測、
3）常見典型故障分析排除
5、電子消毒柜
1）結構拆卸分析、
2）元器件識別檢測、
3）常見典型故障分析排除
6、自動洗碗機
1）常用元器件、傳感器及控制芯片的認識和檢測
2）機機械結構的認識及
3）進水、排水常見故障的檢測和排除
4）洗滌、脫水常見故障的檢測和排除
5）過程控器的檢測
6）電機及電機控制故障的檢測和排除
7）機械傳動系統的常見故障及檢修
8）集成控制電路檢測和故障分析排除
4、模擬電子技術綜合應用、創新實訓項目
1）常用二極管的性能測試及應用
2）雙極晶體管及場效管輸出特性的測定
3）單管放大電路的研究
4）兩極放大電路及負反饋放大電路的研究
5）助聽器電路的調試（電子產品線路）
6）恒流充電電路（場效應管的應用）（電子產品線路）
7）三極管放大電路故障排除
8）整流、濾波及穩壓電路的研究
9）直流穩壓正、負電源電路的研究
10）典型復合互補OTL功率放大電路調試（電子產品線路）
11）OTL功率放大電路的故障排除
12）LM386集成音響功率放大電路及其應用（電子產品線路）
13）運算放大器基本運算電路
14）對由運放器組成的積分運算電路、微分運算電路
15）對由運放器組成的電壓比較器傳輸特性的研究
16）氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）
17）方波、三角波和鋸齒波發生器電路的研究與測試
18）三角波、方波及正弦波發生器的制作競賽
19）RC（文式橋式）正弦波振蕩器和制作與調試
20）電容三點式LC正弦波發生器
21）有源濾波電路研究
22）直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）
23）恒溫控制電路的制作與調試（競賽項目）（電子產品線路）
5、電子線路實訓項目
1）基本邏輯門電路功能測試
2）優先編碼器功能測試
3）二進制譯碼器和數據選擇器功能測試
4）全加器和超前進位全加器功能測試
5）數值比較器功能測試
6）七段碼鎖存/譯碼/驅動器功能測試
7）類觸發器功能測試
8）雙向移位寄存器功能測試
9）二一五一十進制計數器功能測試
10）二位十進制計數/譯碼/驅動/顯示電路
11）可逆十進制計數電路功能測試
12）N進制計數電路功能測試
13）555定時器基本應用電路
14）微分型單穩態觸發器
15）集成單穩態觸發器及其應用
16）集成施密特觸發器及其應用
6、數字電路實訓項目
1）聲光控制節能路燈電路（電子產品線路）（綜合應用）
2）線數據傳輸電路（電子產品線路）（綜合應用）
3）位環形計數節拍發生器（電子產品線路）（綜合應用）
4）秒脈沖信號發生器（電子產品線路）（綜合應用）
5）救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
6）D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
7）數控變頻三角波—方波發生器
8）移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
9）8位優先編碼器搶答電路（電子產品線路）（綜合應用）
10）觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
11）數字鐘電路（電子產品線路）（綜合應用）
12）二位十進制計數符合電路（電子產品線路）（綜合應用）
13）交通燈控制電路（電子產品線路）（綜合應用）
14）升/降階梯波發生器（電子產品線路）（綜合應用）
15）光電轉換加/減計數電路（電子產品線路）（綜合應用）
7、電力電子技術綜合應用實訓項目
1）晶閘管的開關特性及其作為電子開關的應用
2）單結晶體管控制特性及其觸發電路的調試與分析
3）晶閘管單相橋式半控整流電路的調試與分析（阻性負載）
4）晶閘管單相橋式半控整流電路的調試與分析（感性負載）
5）直流斬波電路的調試與分析（IGBT/MOSFET）
6）雙向晶閘管單相交流調壓電路的調試與分析
七、家用電器原理與維修仿真教學軟件:
系統采用模塊化結構，包含調幅收音機、電視機、洗衣機等三種主要電器認知與維修68個知識點。系統采用三維動畫與二維交互動畫編程相結合技術，以技能訓練為核心，以項目為引領，以任務為驅動，以工藝步驟為主線，以學生交互訓練為主體，具有很強的職業性、情境性、交互性、智能型。
|
單元名稱
|
一級模塊
|
二級項目
|
三級項目
|
|
調幅收音機
|
器件認知
|
|
|
|
器件布局
|
|
|
|
工作原理
|
|
|
|
整機調試
|
|
|
|
實戰演練
|
|
|
|
考考你
|
|
|
|
電視機
|
組成電路
|
|
|
|
實戰演練
|
伴音通道
|
|
|
場掃描電路
|
|
|
電源電路
|
|
|
高頻調諧器
|
|
|
行掃描電路
|
|
|
視放與顯象管電路
|
|
|
視頻解碼電路
|
|
|
遙控系統
|
|
|
中頻電路
|
|
|
綜合故障（1、2）
|
|
|
維修訓練
|
行掃描
|
組成框圖
|
|
主板電路
|
|
原理電路
|
|
檢修流程
|
|
關鍵點波形
|
|
工作過程
|
|
常見故障
|
|
故障查尋
|
|
故障排除
|
|
視頻解碼
|
組成框圖
|
|
主板電路
|
|
原理電路
|
|
檢修流程
|
|
關鍵點波形
|
|
工作過程
|
|
常見故障
|
|
故障查尋
|
|
故障排除
|
|
遙控系統
|
組成框圖
|
|
主板電路
|
|
原理電路
|
|
檢修流程
|
|
關鍵點波形
|
|
工作過程
|
|
常見故障
|
|
故障查尋
|
|
故障排除
|
|
中頻電路
|
組成框圖
|
|
主板電路
|
|
原理電路
|
|
檢修流程
|
|
關鍵點波形
|
|
工作過程
|
|
常見故障
|
|
故障查尋
|
|
故障排除
|
|
綜合故障
|
組成框圖
|
|
主板電路
|
|
原理電路
|
|
檢修流程
|
|
關鍵點波形
|
|
工作過程
|
|
常見故障
|
|
故障查尋
|
|
故障排除
|
|
洗衣機
|
控制部件
|
進水電磁閥
|
|
|
水位開關
|
|
|
常見故障
|
波輪不轉
|
|
|
不能進水
|
|
|
洗衣機拆合
|
|
|
實戰演練
|
波輪不轉
|
|
|
電飯鍋
|
實戰演練
|
故障現象
|
|
|
動手訓練
|
|
|
考考你
|
|
|
|
微波爐
|
實戰演練
|
故障排除1
|
|
|
故障排除2
|
|
|
考考你
|
|
|
|
空調
|
實戰演練
|
故障排除1
|
|
|
故障排除2
|
|
|
吸塵器
|
實戰演練
|
故障排除1
|
|
|
故障排除2
|
|
|
考考你
|
|
|
|
DVD
|
實戰演練
|
故障排除1
|
|
|
故障排除2
|
|
|
故障排除3
|
|
