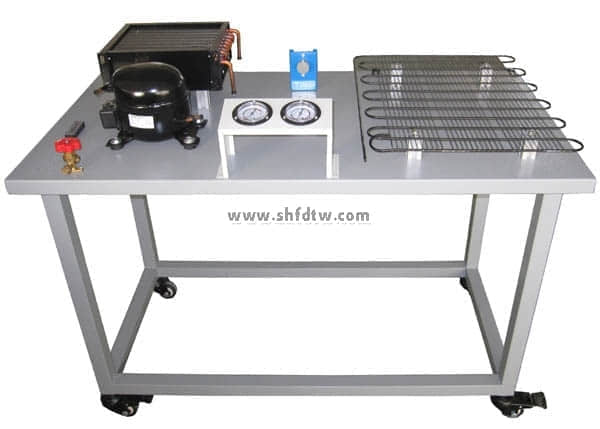

TW-J516 制冷管路維修基本技能實訓設備
TW-J516型制冷管路維修基本技能實訓設備主要以冰箱和空調壓縮機、冷凝器、蒸發器、干燥過濾器等器件為實訓平臺，學生可運用各種實訓工具完成割管、彎管、擴管、焊接、加氟、檢漏等制冷管路實訓。適用于技工院校、職業學校作為制冷基本技能的實訓。
一、技術參數：
工作電源：?jiǎn)蜗嗳€ 220V±5％ 50Hz
制冷劑：冰箱F-12 空調 R-22
外形尺寸：1200×600×780mm
環境溫度：－10℃ ～40 ℃
相對濕度：<85%
二、配置清單：（單臺配置）
|
序號
|
名 稱
|
數量
|
性能描述
|
|
1
|
壓縮機
|
1臺
|
臥式
|
|
2
|
冰箱過濾器
|
1個
|
銅質、管狀
|
|
3
|
冰箱冷凝器
|
1個
|
鐵質噴塑、片式
|
|
4
|
冰箱蒸發器
|
1只
|
鋁質、管式
|
|
5
|
冰箱溫控器
|
1只
|
機械可調
|
|
6
|
高壓表
|
1只
|
指針式
|
|
7
|
低壓表
|
1只
|
指針式
|
|
8
|
視液鏡
|
2只
|
圓鏡直視、銅質外殼
|
|
9
|
銅管
|
1套
|
圓形
|
|
10
|
手閥
|
1只
|
銅質
|
|
11
|
空調壓縮機
|
1臺
|
|
|
12
|
空調冷凝器
|
1個
|
|
|
13
|
空調蒸發器
|
1個
|
|
|
14
|
空調過濾器
|
1個
|
|
|
15
|
四通閥
|
1個
|
|
|
16
|
空調遙控器
|
1個
|
|
|
17
|
啟動電容
|
1個
|
15UF/450V
|
|
18
|
空調室內風機
|
1個
|
|
|
19
|
交流百頁扇
|
1個
|
|
|
20
|
變壓器
|
1只
|
|
|
21
|
空調控制板
|
1塊
|
|
|
22
|
實驗臺架
|
1臺
|
鋼木結構
|
|
23
|
實訓指導書
|
1套
|
與實訓臺配套
|
三、操作工具：（單臺配置）
|
序號
|
名 稱
|
數量
|
性能描述
|
|
1
|
焊具
|
2只
|
便攜式
|
|
2
|
彎管器
|
1付
|
鋼質
|
|
3
|
擴口器
|
1付
|
鋼質
|
|
4
|
鋼管割刀
|
1把
|
鋼質
|
|
5
|
電鉻鐵
|
1把
|
內熱式
|
|
6
|
烙鐵架
|
1個
|
阻燃
|
|
7
|
剝線鉗
|
1把
|
多用
|
|
8
|
尖嘴鉗
|
1把
|
鋼質、絕緣
|
|
9
|
螺絲刀
|
2套
|
十字、一字各1把
|
|
10
|
真空泵
|
1臺
|
一個實驗室十臺以上配一臺
|
四、實訓項目
（一）冰箱系統實訓
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對冰箱系統的保壓
8、檢漏
9、判斷冰箱壓縮機的繞組
10、完成冰箱系統的線路鋪設和連接
11、抽真空
12、冰箱電氣調試
13、冰箱系統工況的調整
（二）空調系統實訓
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對空調系統的保壓
8、檢漏
9、判斷空調壓縮機的繞組
10、完成空調系統的線路鋪設和連接
11、抽真空
12、空調電氣調試
13、空調系統工況的調整
