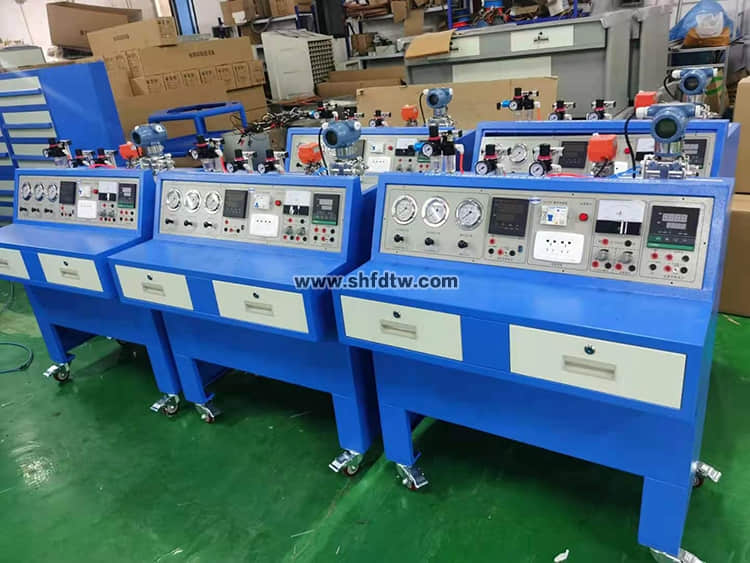

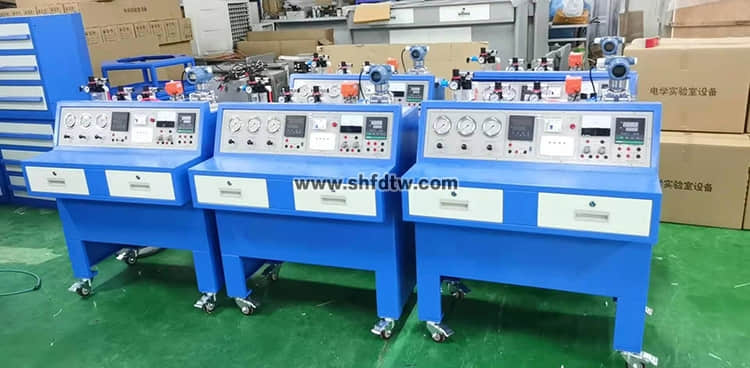

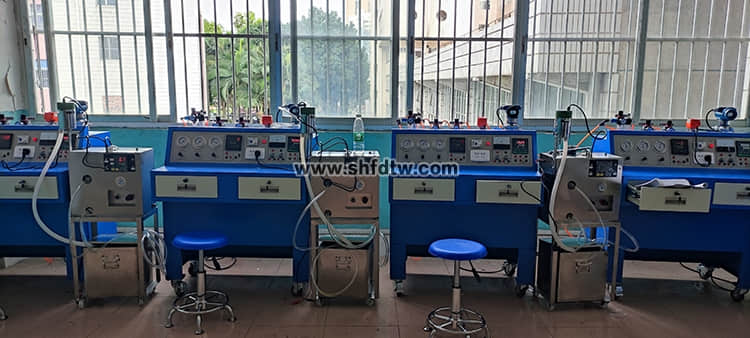

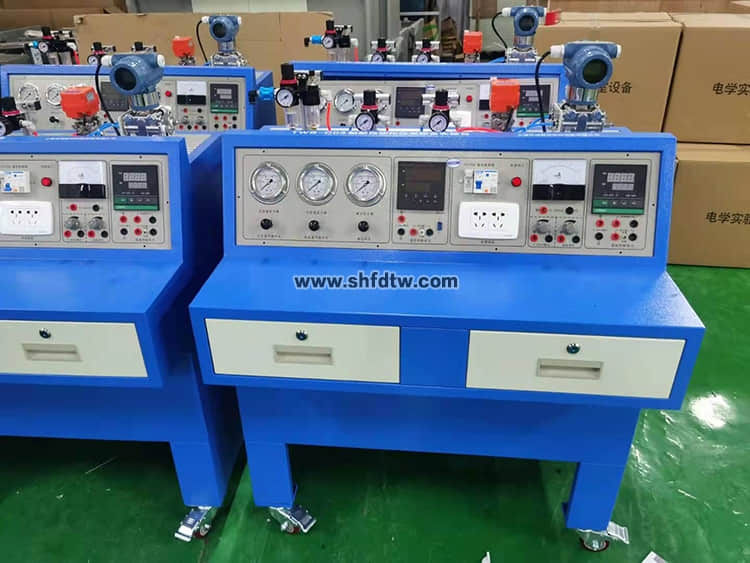

TWB-C03船舶自動化儀表綜合實驗臺

電動差壓變送器的使用操作與調整

①氣路或電路的連接；

②差壓變送器的調零；

③差壓變送器量程的調整。

PID調節器的使用操作與調整

①氣路或電路的連接；

②比例帶、積分時間和微分時間的設定；

③PID作用規律開環階躍特性。

數字式調節器的使用操作與調整

①氣路或電路的連接；

②比例帶、積分時間和微分時間的設定；

③PID作用規律開環階躍特性。

冷卻水溫度控制系統的操作與管理

①啟動系統；

②溫度設定值和調節器參數的調整；

③手—自動控制轉換，并進行冷卻水溫度的手動控制操作；

④停止系統。

燃油黏度控制系統的操作與管理

①啟動系統；

②黏度設定值和調節器參數的調整；

③手—自動控制轉換，并進行黏度的手動控制操作；

④停止系統。

▲配智能化監控APP：配套手機APP 應用，為教師提供精準的數據，獲取學生端設備運行數據，分析學生端設備運行狀態，預警設備故障的發生，確保實驗安全。APP 性能要求：實時數據功能——app 接收每秒 1000 個點的數據，并繪制成圖形顯示給用戶；異常告警功能——兩級告警，異常告警等。告警實時顯示，告警閥允許設置；用戶設置功能——設備的額定參數及告警閥值可由用戶按照實際自行設置；數據存儲功能——數據連續存儲 3 個月；運行維護功能——APP 可以實時升級更新。

▲APP數據查看要求：要求進入應用程序后默認進入實時數據顯示界面，默認顯示所有項目，除第一次連接應用程序時，默認進入設置界面。在實時界面點擊某一項目可以將該項目全屏顯示，并可以縮放拖動顯示。點擊“歷史數據”按鈕查看歷史數據。查看歷史數據時可以選擇開始時間、結束時間和查詢項目，并可以導出該部分查詢的數據。點擊選項“我”可以設置和修改各項參數和數據。

▲APP與PC端軟件通訊：智能化上位機軟件是一款PC端軟件，專門為硬件配套而調試設 計的。智能化上位機軟件包括數據讀取、曲線讀取、參數讀取與設置、程序升級等功能。傳感器參數讀取和設置，方便教師的調試與安裝。帶數據輸出功能。
