TW-T26電梯電氣檢測實訓裝置

     要求實訓設備采用真實電梯器件組成，包含總電源箱和成套微機控制柜（VVVF），曳引機組及控制柜測試裝置組成，以供學院進行電梯電氣的接線、調試，線路檢查電氣控制方面相關實訓。

     要求通過本實訓設備裝置學員能夠充分了解電梯電氣控制系統工作原理，借助電梯電氣圖對曳引機和電氣控制系統兩部分進行安全性插線連接，通過模擬運行檢驗連接的正確性，排除出現故障，使學員能夠通過實訓初步掌握電梯電氣原理與規范標準、連接、調試、運行及維修技能，為真實電梯電氣的安調與維保打下基礎。適用于高等院校、職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

二、設備主要參數要求

1.工作電源：三相四線AC380V ±7.5% 50Hz；

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%（25℃） 海拔＜4000m；

3.裝置容量：≤4.0KVA；

4.安全保護：要求具有接地、漏電壓、漏電流保護，安全指標符合國家標準。

三、產品組成要求

1.設備要求采用真實電梯器件，讓學員能夠真實接觸電梯接線、調試過程，為以后真實電梯的安裝與維保打下基礎；

2.要求配有一體機測試臺，能夠真實反映電梯運行狀況，能夠設置電氣故障，方便學員進行考核；

3.要求能夠真實模擬電梯調試、運行過程，簡潔直觀，學員能夠親身參與電梯調試的各個環節。

四、主要組成及功能要求

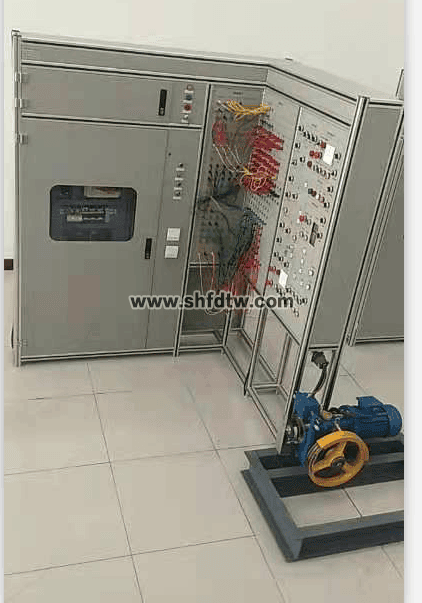

要求電梯控制系統自動檢測實訓設備主要由電梯一體化控制柜、一體機測試臺、永磁同步曳引機等部件組成。

（一）一體機控制柜要求

電源容量≥5.9KVA，輸入電流≥10.5A，輸出電流≥9.0A，配有柜體上方配有制動電阻箱。

（二）永磁同步曳引機要求

額定電壓：≥380V，裝置容量：≥3KVA，額定載重：≥450KG，額定梯速：≥1.0m/s，額定電流：≥7A，額定頻率：≥19.8HZ，額定轉速：≥119r/min，抱閘電源：≥DC110V。要求配有型鋼曳引機支架，安裝帶剎車輪子，方便移動和固定。

（三）一體機測試臺

要求可以模擬井道平層、減速、開關門到位等門機信號；可以測試控制柜一體機與轎頂板的通訊，并連接指令板給出召喚指令；可以提供召喚指令及消防、司機、開關門等指令；可以顯示樓層及運行方向。
