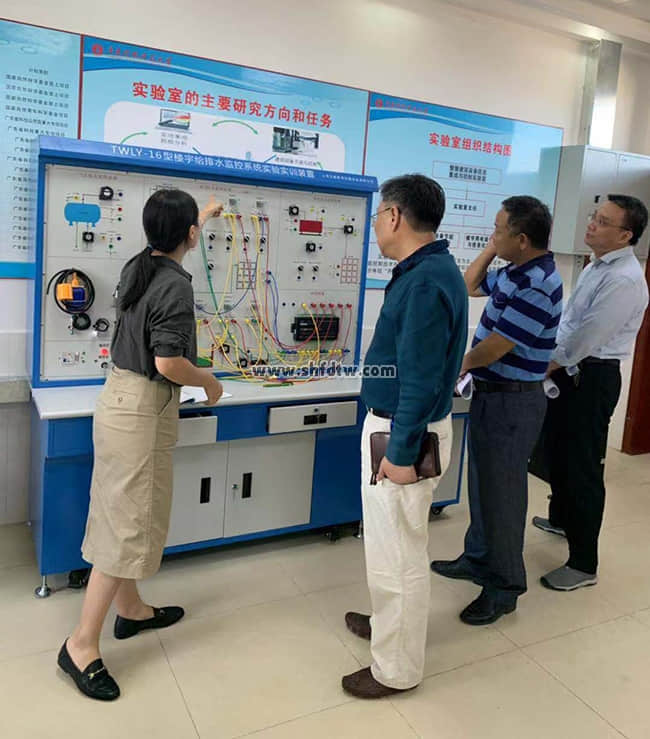

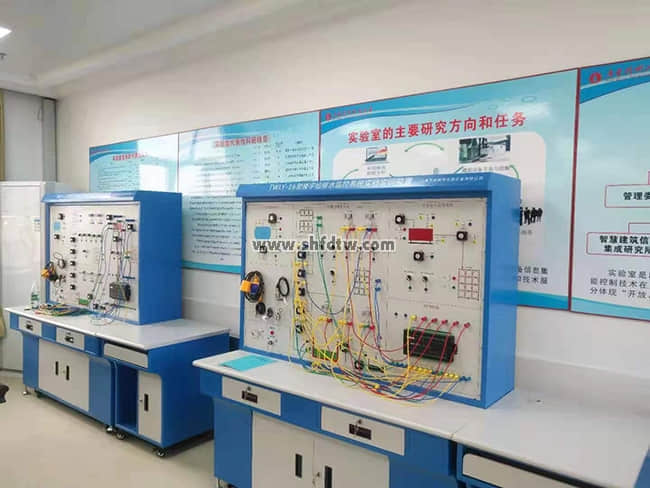

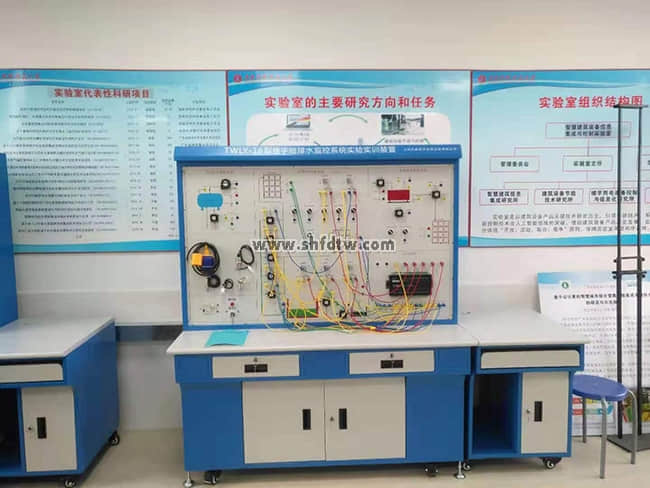

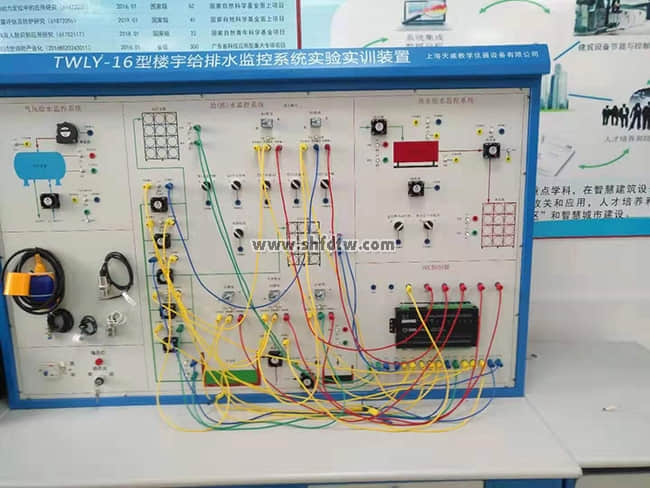

TWLY-16型樓宇給排水監控系統實驗實訓裝置

1、樓宇給排水監控系統實驗實訓裝置的實訓功能
樓宇給排水實訓裝置能進行樓宇給排水監控系統的元件、作用、組成和原理的認識實訓。
樓宇給排水實訓裝置能進行DDC控制器通訊線的連接、軟件及系統的啟動與停止和樓宇自動監控系統客戶端的模擬監控實訓。
樓宇給排水實訓裝置能通過客戶端對系統進行保存系統監控節點的資料、圖形等的操作,并監控與管理所有在網絡上的監控節點，包含登錄，下載，安全管理等的設置操作。
樓宇給排水實訓裝置能進行樓宇給水自動監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。
樓宇給排水實訓裝置能進行樓宇排水自動監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。
樓宇給排水實訓裝置能進行樓宇氣壓給水自動監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。
樓宇給排水實訓裝置能進行樓宇熱水給水自動監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等操作實訓。
樓宇給排水實訓裝置能進行全實物的五種液位傳感器的安裝與連接等操作實訓。
樓宇給排水實訓裝置能將本系統同樓宇自控系列中的其它設備聯網進行各種綜合實訓。

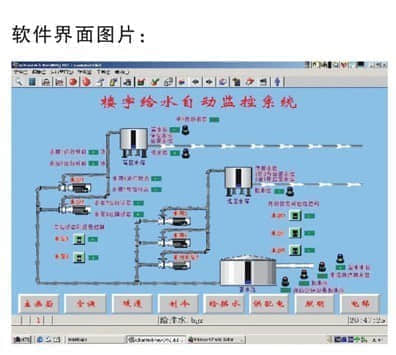

樓宇給排水實訓裝置能通過網際組態軟件對系統進行二次開發和設計。
2、樓宇給排水監控系統實驗實訓裝置的技術指標
工作電壓：?jiǎn)蜗嗳€220V±5%  50Hz
整機容量：＜200W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置和接地保護
故障設置：具有故障設置模塊能進行電腦軟件和硬件線路的故障設置與排除
系統恢復：具有軟件快速恢復功能
3、樓宇給排水監控系統實驗實訓裝置的主要配置的組成和數量
給排水模擬系統 1套 ,全輸入端口DDC控制器 1臺 ,全輸出端口DDC控制器 1臺,客戶端電腦 1臺 ,客戶端軟件 1套 ,給排水系統控制軟件 1套,水位傳感器 5種,電子水箱 6個,故障設置模塊 1套,密度板雙貼面進口防火板實訓桌 1只,密度板雙貼面進口防火板實訓屏架 1只,145×85cm優質鋁塑板絲網印刷面板 1塊,密度板雙貼面進口防火板電腦桌 1只
4、樓宇給排水監控系統實驗實訓裝置的實訓項目
第一實訓平臺：樓宇給水自動監控系統
實訓一：按線路圖將各部分連線操作實訓；
實訓二：高區水箱水位自動控制操作實訓；
實訓三：中區水箱水位自動控制操作實訓；
實訓四：水泵3和水泵5的定時切換操作實訓；
實訓五：蓄水池水位自動控制操作實訓；
實訓六：故障狀態下系統的運行操作實訓；
實訓七：手/自動狀態下系統的運行操作實訓；
實訓八：觀察水泵的累計運行時間操作實訓；
實訓九：線路故障的判斷與處理實訓；
實訓十：操作錯誤的判斷與糾正實訓。
第二實訓平臺：樓宇排水自動監控系統
實訓十一：按線路圖將各部分連線操作實訓；
實訓十二：污水泵啟／?？刂撇僮鲗?shí)訓；
實訓十三：故障狀態下系統的運行操作實訓；
實訓十四：手/自動狀態下系統的運行操作實訓；
實訓十五：觀察水泵的累計運行時間操作實訓；
實訓十六：線路故障的判斷與處理實訓；
實訓十七：操作錯誤的判斷與糾正實訓。
第三實訓平臺：樓宇氣壓給水自動監控系統
實訓十八：按線路圖將各部分連線操作實訓；
實訓十九：水泵啟/停自動控制操作實訓；
實訓二十：空壓機的起?？刂撇僮鲗?shí)訓；
實訓二十一：故障狀態下系統的運行操作實訓；
實訓二十二：手/自動狀態下系統的運行操作實訓；
實訓二十三：觀察水泵的累計運行時間操作實訓；
實訓二十四：線路故障的判斷與處理實訓；
實訓二十五：操作錯誤的判斷與糾正實訓。
第四實訓平臺：樓宇熱水給水自動監控系統
實訓二十六：按線路圖將各部分連線操作實訓；
實訓二十七：熱水器冷水閥啟/閉自動控制操作實訓；
實訓二十八：電加熱器通/斷自動控制操作實訓；
實訓二十九：熱水箱補水泵啟/停自動控制操作實訓；
實訓三十：故障狀態下系統的運行操作實訓；
實訓三十一：手/自動狀態下系統的運行操作實訓；
實訓三十二：觀察水泵的累計運行時間操作實訓；
實訓三十三：線路故障的判斷與處理實訓；
實訓三十四：操作錯誤的判斷與糾正實訓。
第五實訓平臺：給排水全實物系統
實訓三十五：五種液位傳感器的安裝與連接操作實訓；
實訓三十六：線路故障的判斷與處理實訓；
實訓三十七：操作錯誤的判斷與糾正實訓。
