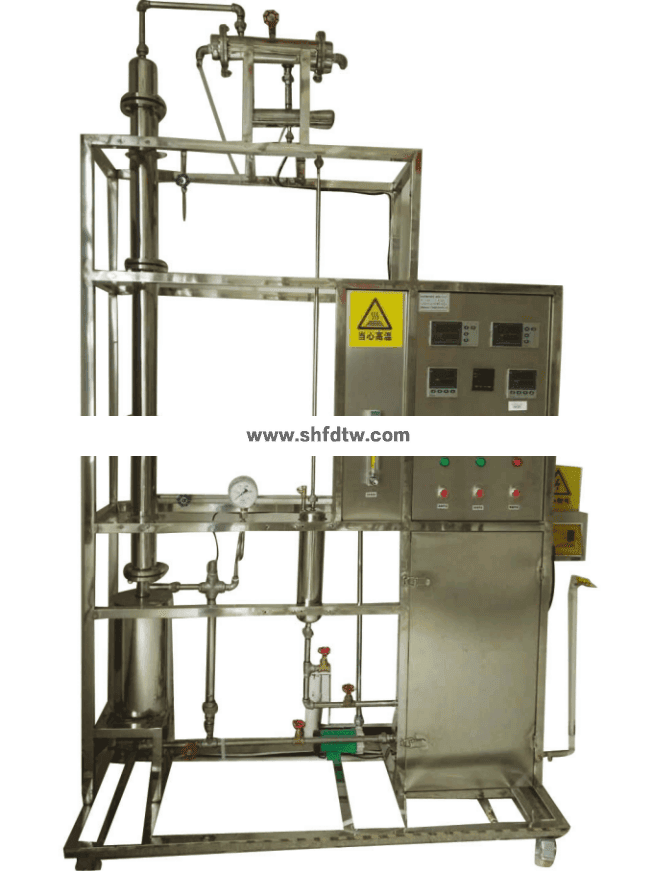

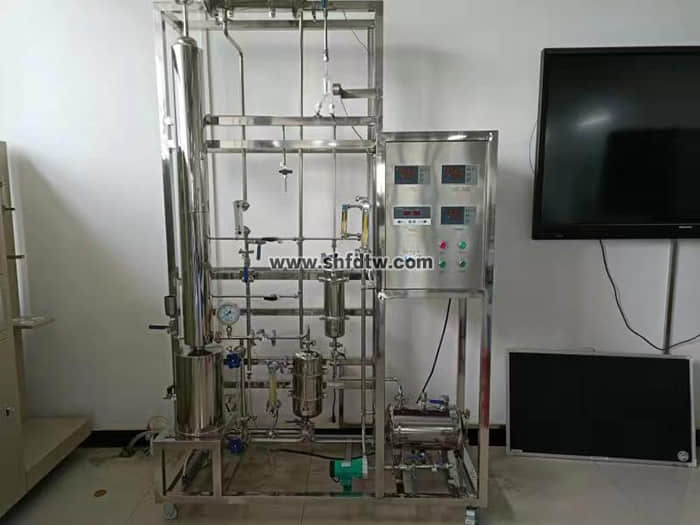

甘肅農業大學-TW-HY121填料塔精餾實驗裝置

裝置特點

1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、塔主體、冷凝器和儲槽均采用304不銹鋼制造，工藝精細，制作精良。
5、進料液與塔釜?dú)堃簱Q熱，實現廢熱再利用，體現精餾過程充分利用熱能的工程化概念。
6、手動和自動方式精確控制回流比，可實現全回流和部分回流操作。
7、采用結構上的巧妙設計控制塔釜液位，以避免電加熱器干燒。
8、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
9、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能
1、了解填料精餾塔及其附屬設備的基本結構，掌握精餾過程的基本操作方法。
2、學會判斷系統達到穩定的方法，掌握測定塔頂、塔釜溶液濃度的實驗方法。
3、掌握回流比的調節方法，研究回流比對精餾塔分離效率的影響。
設計參數
常壓操作。
上升蒸汽量：2L/h。
回流比：4--∞。
塔頂濃度≥80%

公用設施
水：裝置需冷卻水，自來水通過裝置接口及轉子流量計進入塔頂?shù)睦淠骱笈懦觥?/span>
電：電壓AC220V，功率2.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：乙醇—水，外配設備：阿貝折光儀、超級恒溫器、乙醇（用戶自配）。
主要設備
304不銹鋼塔體：φ50×1300mm，可調節進料位置，每段塔節都設有進料口和取樣口，內裝規整的φ3*3拉西環填料。
304不銹鋼再沸器：再沸器直接置于精餾塔下部，采用不銹鋼制作，內置電加熱管加熱?？偧訜峁β?000W，可調；分兩組，各1000W，兩組采用先進的溫控儀表自動控制，承擔精餾塔的溫度控制調節。
不銹鋼冷凝器：冷凝器殼體采用304不銹鋼制作。換熱管采用傳熱效率較高的銅管制作，管徑φ12mm、壁厚1mm，換熱面積0.028m2。冷凝器下部與精餾塔體直接相連，以減少熱損失。
304不銹鋼進料罐：容積約15L，304不銹鋼出料罐：容積約5L。
MP-20RM防腐型磁力泵，流量40L/h、揚程2.5m、輸入功率30W，進行連續精餾實驗時可通過加料出口閥、流量計向精餾塔加料。進料量：2.5-25L/h。
溫度傳感器：Pt100鉑電阻，顯示精度0.1℃，插入長度可調整，直徑φ3mm，檢測精餾塔塔底、塔體及塔頂溫度。
回流系統：由2個24V電磁閥和時間繼電器控制回流比。
熱電偶溫度傳感器 ：0—100℃（8支）。
宇電AI704多路溫度顯示儀。
宇電AI518溫度控制儀。
宇電AI501H回流比控制顯示儀。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼管路、管件及閥門。
304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架1600*550*1600mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

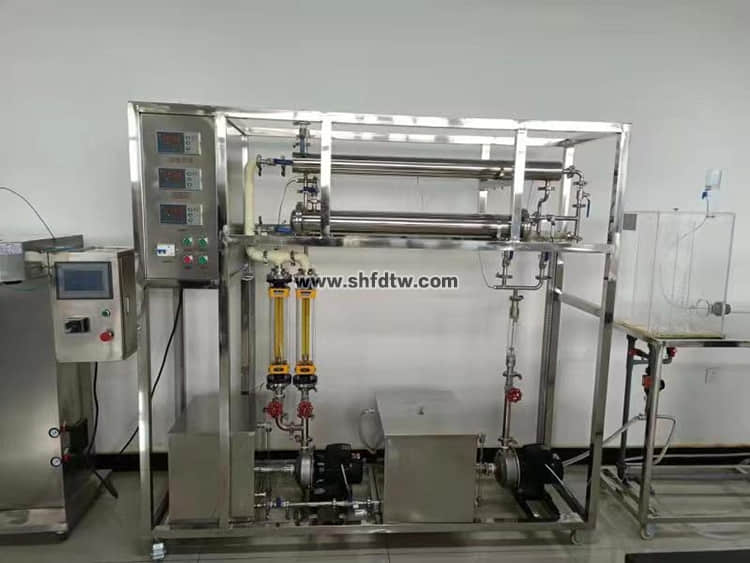

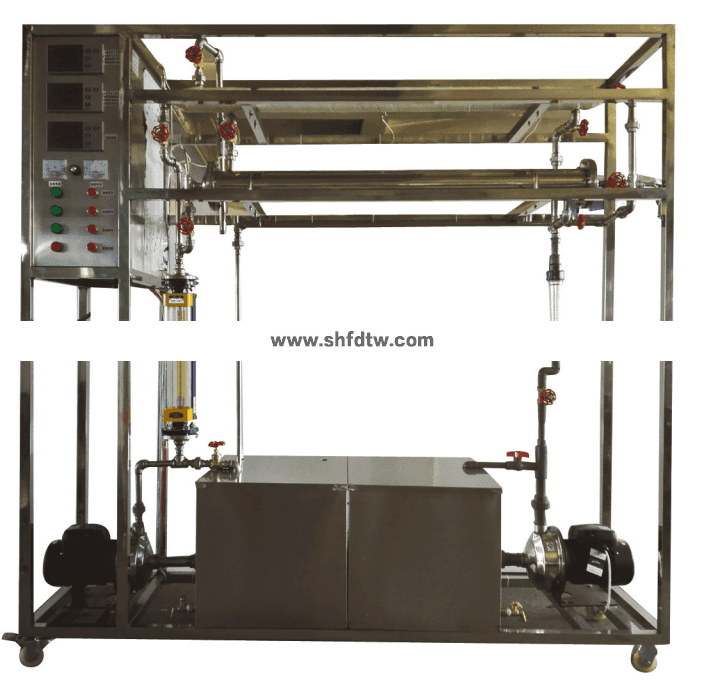

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、本裝置選擇采用普通換熱器與列管換熱管，進行兩種換熱形式的效果對照，采用間壁式換熱方式進行換熱。

4、雙水泵主副回路設計，新鮮水補充與廢熱水循環設計，逆流并流換熱流程切換，更貼近工業應用實際。

5、采用多組加熱管預熱系統，加熱速度快而均勻，預熱器電壓調節，鉑熱電阻+可控硅+加熱管作為熱流體溫度的主控手段。

6、冷熱水箱均有蓋密封，且配有水位高度顯示裝置以便于觀察水位變化，并具有上下水功能；冷水箱的水位能自動控制。

7、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。

8、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能

1、掌握套管對流傳熱系數的測定方法，加深對其概念和影響因素的理解，應用線性回歸法，確定關聯式中常數A、m的值。

2、掌握列管傳熱系數Ko的測定方法。

設計參數 液體流量： 0.16-1.6 m3/h，溫度：常溫-60℃、常壓操作。

雷諾準數Re：104—5*104，努塞爾準數Nu：40-120，普蘭德準數Pr：0.7。

對流傳熱系數αi：500-1500 W/m2·℃。

公用設施

水：裝置自帶304不銹鋼加熱釜，連接自來水，需要上下水。

電：電壓AC380V，功率6.0KW，標準三相四線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源）。

實驗物料：水，外配設備：無。

主要設備

普通換熱器：直徑Φ25mm，管長1200mm。

列管換熱器：直徑Φ45mm，管長1200mm。

熱水泵：功率370W,最大流量3m3/h。

冷水泵：功率370W,最大流量3m3/h。

冷、熱水流量：玻璃轉子流量計160-1600L/h。

加熱水箱：304不銹鋼材質，容積80L,帶貯水排空底閥,配有液位顯示裝置，內置不銹鋼加熱器：加熱功率5.0KW。

冷水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，配有液位顯示裝置；并配有冷水箱入口浮球閥，以保證水箱水位恒定。

熱流體進出管：304不銹鋼材質，DN15，帶保溫層。

宇電AI704M多路數字溫度顯示儀。

宇電AI702M多路數字溫度顯示儀。

宇電AI518溫度控制儀（帶手動功能）。

K型熱電偶溫度傳感器7支。

正泰電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼水箱、不銹鋼管路、管件及閥門。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

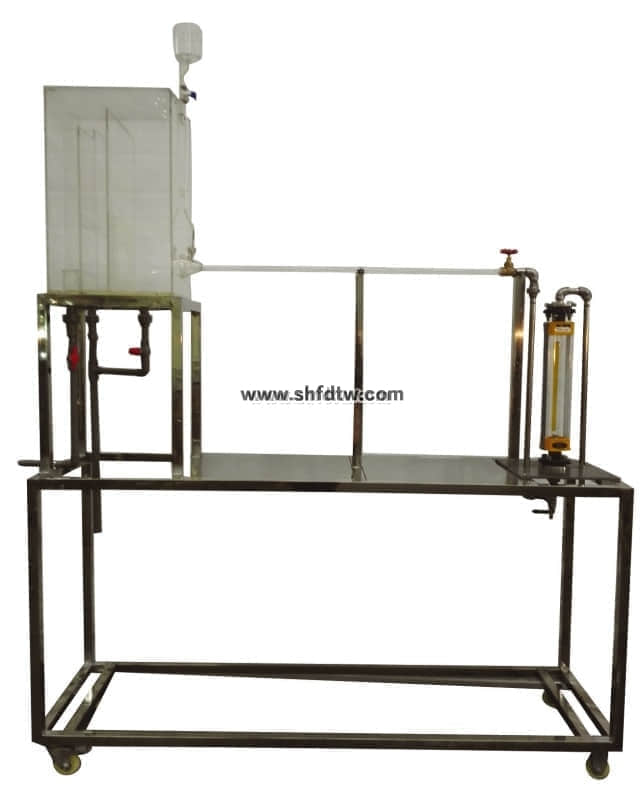

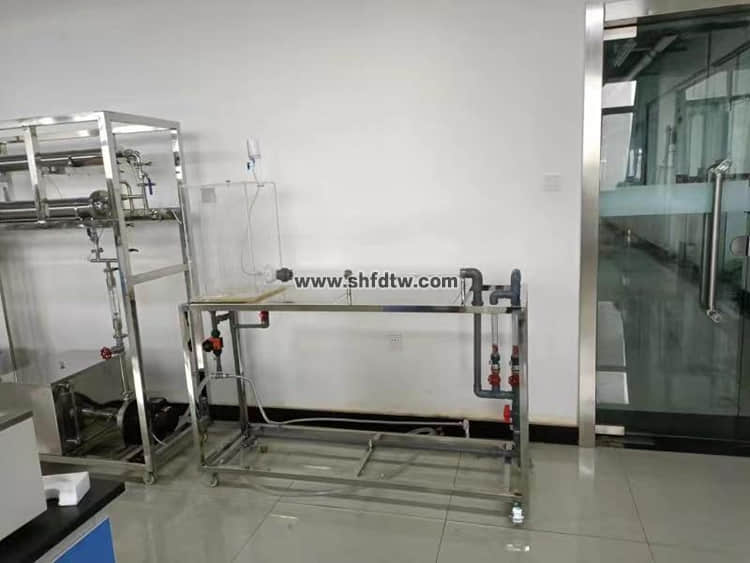

甘肅農業大學-TW-HY101雷諾實驗裝置

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、本實驗裝置主體部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。

4、本實驗裝置可觀察流體在圓直管內作層流、過渡及湍流流動現象，具有良好的實驗效果。

5、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能

1、能定性并且直觀地觀察到層流、過渡流、湍流等各種流型。測定出臨界雷諾數。

2、清晰地觀察到流體在圓管內流動過程的速度分布。

3、可測取臨界Re數。

設計參數

雷諾數：500~5000。液體流量：25~250L/h。常溫、常壓操作。

公用設施

水：需自來水提供實驗用水，實驗過程中消耗自來水。

電：無

藥品：水溶性紅墨水。

實驗物料：自來水。

主要設備

轉子流量計：25~250 L/h。

高位水箱：優質有機玻璃材質，可視溢流及穩液位設計，能自動放凈。

實驗管段：優質有機玻璃材質，內徑d=14mm，觀察段長500mm。

其余管段：復合管約2000mm，304不銹鋼管約1000mm，優質有機玻璃管約1000mm，304不銹鋼彎頭、三通等。

304不銹鋼框架1600*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

液體溫度

玻璃溫度計

溫度就地顯示

溫度計

液體流量

轉子流量計

流量計就地顯示

管路出口閘閥（手動）
