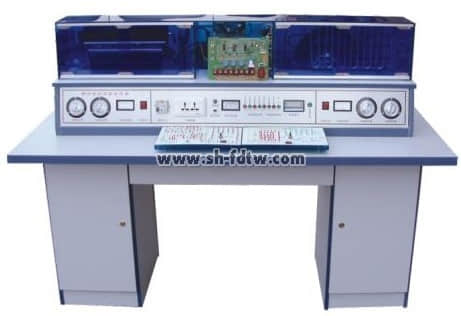

空調制冷制熱綜合實驗裝置(智能考核型)
冷庫機組、電控系統平臺：
1）要求平臺采用鋁型材為主框架，鈑金板作為輔材。桌面為帶凹槽的工業鋁型材拼接而成，便于安裝實訓部件和設備。桌面下方設置抽屜，用于放置“電源及考核模塊”、“空調電氣控制模塊”和“雙溫冷庫電氣控制模塊”共3個實訓模塊。抽屜下方設置有存放柜，用于放置制冷專用工具、真空泵以及制冷劑鋼瓶等。
2）鋁型材桌面前部設置有采用端子排和護套插孔相結合的接線區，作為電氣實訓單元箱與被控元件的連接過渡區。桌面四周安裝有走線槽，簡潔美觀。
3）★冷庫機組需采用泰康制冷機組，包含全封閉壓縮機、風冷翅片式冷凝器、儲液器、機組閥門等。供電電源為AC 220V-240V，50Hz；壓縮機功率7/16P；采用無氟環保的R134A制冷劑。機組安裝在不銹鋼網孔板上，可隨意擺放。配套有專用塑料卡座用于固定干燥過濾器、視液鏡等制冷器件。
4）電源及考核模塊：要求模塊包含單相漏電保護開關、數顯電壓表、數顯電流表和雙聯三芯插座、智能故障考核器等。
5）★智能故障考核器：要求由19264液晶屏、PVC鍵盤、故障考核接口、通訊模塊、單片機和存儲器等組成，具有1個RS485通訊口和1個RS232通訊口，具有故障設置、故障清零、分?jǐn)?shù)查詢等功能。
6）空調電氣控制模塊：需采用接線端子和原理圖加測量點的形式，在模塊PCB板的上部安裝安全護套插孔，部分器件的輸入和控制輸出均引到面板的安全護套插孔，便于控制電路與執行部件的接線，加深學生對電氣控制系統外圍電路的理解和掌握。PCB板的下部絲印較詳細的電控原理圖，在相應位置安裝測量點，用于電氣參數和排除故障時的測量。同時，模塊安裝有智能故障考核板和考核接口，用于故障設置與考核。
7）雙溫冷庫電氣控制模塊：要求兩個智能溫度控制器，分別控制冷藏室和冷凍室溫度。采用接線端子和原理圖加測量點的形式，在模塊PCB板的上部安裝安全護套插孔，部分器件的輸入和控制輸出均引到面板的安全護套插孔，便于控制電路與執行部件的接線，加深學生對電氣控制系統外圍電路的理解和掌握。PCB板的下部絲印詳細的電控原理圖，在相應位置安裝測量點，用于電氣參數和排除故障時的測量。同時，模塊安裝有智能故障考核板和考核接口，用于故障設置與考核。
8）平臺底腳配有帶鎖的靜音萬向輪，方便設備移動。
雙溫冷柜制冷系統
不銹鋼冷庫柜體 尺寸≥720mm×750mm×1650mm 1 套
風冷冷凝機組 AE4456 1 套
冷風機 DE-2.5 1 套
高壓壓力表 HS-OG-3.8L 1 塊
低壓壓力表 HS-OG-1.8L 3 塊
電磁閥 1/4″ 2 套
干燥過濾器 DFS-052S 1 個
視液鏡 SGS-1/4 1 個
止回閥 CV-10 1 個
膨脹閥 TN2 2 個
閥芯 0X# 2 個
蒸發壓力調節閥 KVP12 1 個
能量調節閥 KVC12 1 個
高、低壓壓力控制器 KP15 1 套
冷凝壓力控制 KP1 1 套
8 路溫度巡檢儀含 PT100 1 套
膜片式手閥 1/4″ 6 個
3/8″ 2 個
光管式蒸發器 1 套
空調器系統
空調器安裝平臺 尺寸≥1000×750×1700mm 1 套
空調器
1P 熱泵型分體壁掛式冷暖空調器 1 臺
冷庫機組、電控系統安裝平臺 尺寸≥1200mm×800mm×750mm 1 臺
電源及考核模塊 包含單相漏電保護開關、數顯交流電壓表0～250V、數顯交流電流表0～5A、雙聯三芯插座、智能故障考核器。1 套
雙溫冷庫電氣控制模塊
1.包含兩個智能溫度控制器，分別控制冷藏室和冷凍室溫度。
2.分為電路原理圖和測試點部分、強電和弱電接口部
分、智能故障考核接口。
3.配有旋鈕開關、指示燈、交流接觸器、中間繼電器等電氣元件。1 套
空調電氣控制模塊
1.包含空調器專用控制板，具有制冷、制熱、除濕控制及步進電機調節等功能。
2.板面分為電路原理圖和測試點部分、強電和弱電接口部分、智能故障考核接口；1 套
您只要致電：021-55884001（袁經理）
我們可以解答 智能考核型空調制冷制熱綜合實驗裝置 的相關疑問！
我們可以幫您推薦符合您要求的 智能考核型空調制冷制熱綜合實驗裝置 相關產品！
找不到所需產品？請點擊 產品導航頁
當前產品頁面地址：http://www.xykkt.com/productshow-92-940-1.html
電冷箱實訓項目:
1）制冷壓縮機過熱保護器損壞；
2）電冰箱輸入電源保險絲斷路；
3）電冰箱冷藏室照明燈損壞；
4）電冰箱冷藏室門開關斷路；
5）電冰箱溫度控制器斷路；
6）電冰箱制冷系統臟堵；
7）電冰箱制冷系統冰堵；
8）電冰箱不制冷。

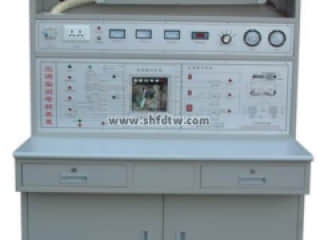

TW-FTK02分體空調實訓考核裝置 1、裝置根據《中華人民共和國教育行業標準－電工電子類實訓基地儀器設備配備標準》，教育部“振興21世紀職業教育課程改革和教材建設規劃”說明，按照職業教育的教學和實訓說明研發的產品。2、適合職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、...

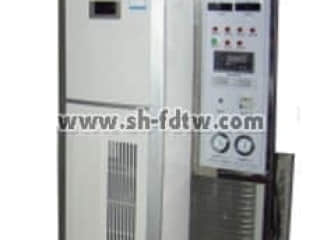

TW-BK04變頻空調/冰箱制冷制熱實訓考核裝置 上海天威教學實驗設備有限公司TW-BK04變頻空調/冰箱制冷制熱實訓考核裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”，按照職業教育的教學和實訓研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維...

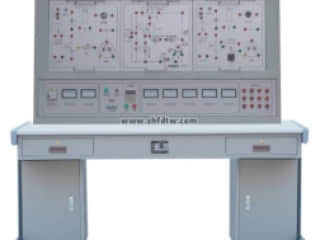

TW-KZD02空調制冷設備電氣系列實驗臺 空調制冷設備電氣系列實驗臺是根據當前教育系統增開或者改增的暖通空調制冷的課目所急需的實驗設備的緊迫形勢下而開發出來的新型教具產品，該實驗臺集理論學習，實際動手操作，排除實際各類故障為一體的高效走捷經的教學工具，同時也是廣大從事制冷技術的學好者，修理從業人員的良師益友。

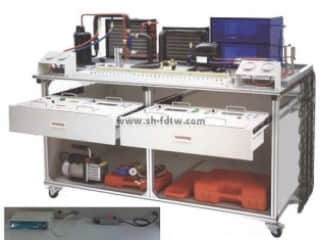

TW-12KH型空調冰箱組裝與調試實訓考核裝置(智能考核型) TW-12KH型空調冰箱組裝與調試實訓考核裝置應適合機電、動力工程類專業的實訓，適合制冷及相關專業的中級、高級工的技能鑒定及考核。系統由兩部分組成，分別為：分體式熱泵空調和直冷電冰箱，分體空調可進行制冷、制熱、除濕、自動工作模式功能，直冷式電冰箱可進行冷藏、...

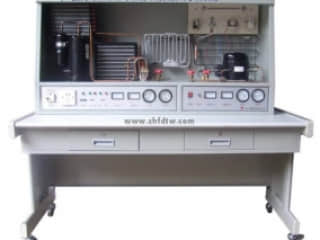

TW-GSKT12型柜式空調技能實訓考核裝置 TW-GSKT12型柜式空調技能實訓考核裝置采用真實空調為實訓對象，此空調教學設備可使學員能夠真正地學到相應的技術技能，裝置由金屬支架、制冷系統、制冷系統流程板和智能排故系統四部分組成，在制冷系統流程板上配置相應的壓力及溫度表，可以直接觀測到制冷系統的各點工作時的參數，通過...

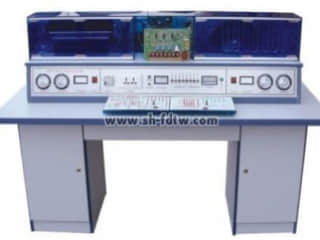

TW-12PP型空調制冷制熱綜合實驗裝置(普通型) TW-12PP型空調制冷制熱綜合實驗裝置是分體空調為立體結構，前面為仿真室內機組，后部為仿真室外機組，室內機組改進為真實空調組件，外套真空調全透明外殼。冰箱方面前后格分開：前面為冷凍室，后面為電冰箱壓縮機、工作室、加裝溫度調節器。配有巡回檢測數碼溫度顯示系統，可以很直...
