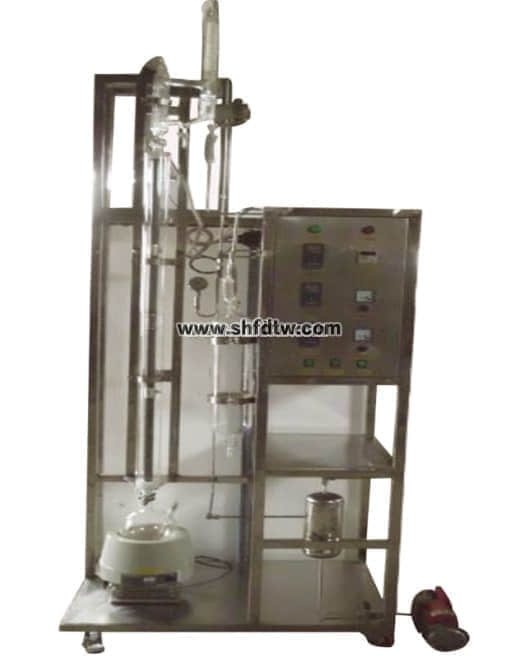

裝置功能:
1.測定精餾塔在全回流、穩定操作條件下，塔內溫度和濃度沿塔高的分布
2.測定精餾塔在全回流和某一回流比連續精餾時，穩定操作后的全塔理論塔板數、總板效率
3.展示精餾過程中儀器儀表操作規程
配置及參數：
1.蒸發釜：不銹鋼S304材質
2.精餾塔：連續單塔精餾（進料位置在中間）/間歇單塔精餾，理論塔板數>=28
3.全塔加熱功率：塔釜>=4000W、填料段保溫>=500W*2
4.溫度控制系統：溫度控制器，熱電阻，精度不低于±0.1℃，量程不小于0.0～400.0℃
5.回流比控制器：控制范圍不小于1：99～99：1、控制方式：手動設定、自動控制,測量精度不少于1s。
6.計量泵：數字顯示，參考流量不低于：0～160ml/min
7.真空系統至少包含：真空泵，U型真空計，真空管道；
8.電氣控制柜：空氣開關、繼電器等電器
9.PLC自動化控制系統：臺達人機界面，PLC模塊
★10. MCGS工控組態軟件：獨立自主研發界面，在線記錄壓力、溫度、流量等實驗參數并自動產生時間曲線，實驗過程中，可依據實驗結果，反向推測實驗條件。具有水電消耗控制單元。
