汽車電控懸架實訓臺



定制 翻新凌志LS400


一、產品簡介

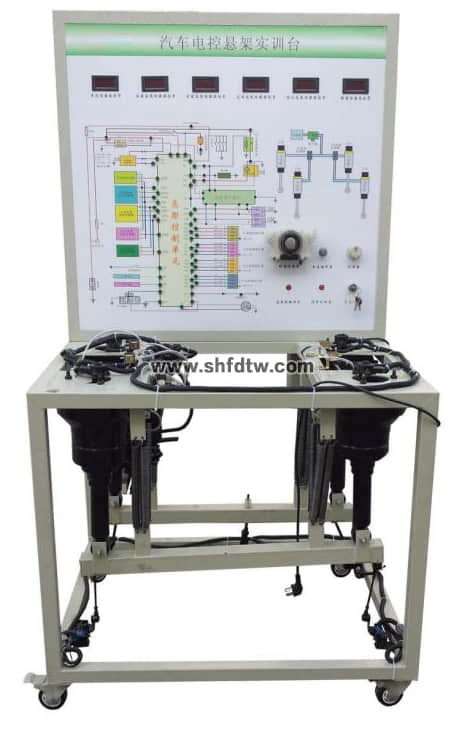

該設備采用翻新凌志LS400汽車空氣懸架系統為基礎，充分展示汽車空氣懸架的組成結構和工作過程。

適用于學校對空氣懸架的理論和維修實訓的教學需要。

您只要致電：021-55884001（袁經理）

我們可以解答 凌志400汽車電控懸架系統實訓臺 的相關疑問！

我們可以幫您推薦符合您要求的 凌志400汽車電控懸架系統實訓臺,汽車電控懸架試驗臺,電控懸架系統實訓臺 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://www.xykkt.com/productshow-60-837-1.html

二、功能特點

1.真實可運行的汽車空氣懸架系統，充分展示汽車空氣懸架系統的組成結構。

2.操縱高度控制開關或調節任意懸架高度，空氣懸架ECU控制壓縮機、高度控制電磁閥、懸架減震器硬度控制器等執行元件工作，完成對空氣懸架高度和減震器硬度的調節，真實演示汽車空氣懸架系統的工作過程。

3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車空氣懸架系統的工作原理。

4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空氣懸架系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5.實訓臺面板上安裝有故障指示燈和診斷座，可通過短接線閃爍故障碼來實現系統的自診斷功能。

6.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、技術規格

外形尺寸：1200×1000×1700mm(長×寬×高)

外接電源：交流220V±10% 50Hz

工作電壓：直流12V

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

移動腳輪：100*50mm

面板機柜：1.5mm冷板沖壓成形，背面設置維修門；

四、基本配置(每臺)

序號

名       稱

規格型號

單位

數量

1

檢測控制面板

裝有各種檢測端子以及彩色電路圖；

面板：950*900*4mm

套

1

2

空氣懸架控制電腦(ECU)

原車

套

1

3

診斷座

原車

個

1

4

壓縮機

原車

臺

1

5

1號高度電磁閥

原車

個

1

6

2號高度電磁閥

原車

個

1

7

高度控制繼電器

原車

個

1

8

高度控制開關

個

1

9

左右前懸掛控制執行器

原車

套

1

10

左右前控制傳感器

原車

套

1

11

左右后懸掛控制執行器

原車

套

1

12

左右后控制傳感器

原車

套

1

13

轉角傳感器

原車

個

1

14

各種模擬開關信號裝置

套

1

15

加載模擬彈簧

套

1

16

移動臺架(帶自鎖腳輪裝置)

1200×1000×1700mm(長×寬×高)

臺

1

17

故障模擬與排除裝置

套

1

18

車速信號裝置

原車

套

1
