省中等職業學校學生學業水平考試

機電類專業基本技能考試大綱

(試行修訂稿)


一、制定依據

省中等職業學校機電類專業技能考試，遵照省教育廳《關于建立省中等職業學校學生學業水平測試制度的意見（試行）》（蘇教職[2018]9號）、省教育廳省財政廳關于做好中等職業學校學業水平考試技能考點標準化建設的通知》（蘇教職[2017]27號）要求，以省中等職業教育機電技術應用、機電設備安裝與維修等專業人才培養方案及技能教學標準為依據。

二、命題原則

1.通用性原則。根據中等職業教育技能型人才培養目標及技能教學要求，以本專業類中各專通用技能、崗位職業素養等方面的共性要求為主要考核內容，注重構成崗位職業能力的技能核心素養的考核。考試范圍包括簡單機械加工技術、基本機械裝配技術、電氣控制技術、基本的可編程控制器技術等。

2.基礎性原則。技能考試是過關性考核，為此技能考試內容必須以本專業類學生必須掌握的基本技能為主?？己藘?nèi)容側重于基礎技能、職業素養等。技能考核內容以為簡單機械部件手動加工能力、機械裝配能力、電氣設備裝調能力和相關職業素養等。

3.科學性原則。命題力求科學、準確、公平、規范，試題應有較高的信度、效度和必要的區分度。

  三、考試內容及要求

  機電類技能考試分三個項目。三個項目考試內容及要求見下表。

   考試項目一：簡單零件手動加工，考試時間60分鐘

序號

考試主要內容

能力要求

分值比例

1

作業環境準備和安全檢查

1.能對作業環境進行選擇和整理；

2.能對常用設備、工具進行安全檢查；

3.能正確使用勞動保護用品。

10%

2



作業前準備

1.能讀懂工具鉗工常見的零件圖；

2.能讀懂簡單工藝文件及相關技術標準；

3.能正確選用加工設備；

4.能正確選擇、合理使用工具、夾具、量具。

10%

3

零件的劃線、加工、測量

1.能根據圖紙要求，合理使用畫線、銼削、鋸割技能加工各尺寸；

2.能根據圖紙要求，在加工尺寸或形位公差過程中，正確使用量具進行測量，保證各項尺寸精度。

70%

4

工、量具的保養與作業環境整理、整頓

1.能對工、量具進行正確的維護保養；

2.零件與廢料能按要求擺放在規定位置；

3.作業現場保持清潔、整齊。

10%

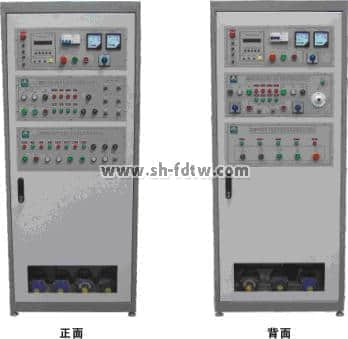

考試項目二：電氣線路安裝和調試，考試時間90分鐘

序號

考試主要內容

能力要求

分值比例

1

作業環境準備和安全檢查

1.能對作業環境進行作業前整頓和安全檢查；

2.能正確使用勞動保護用品，例如電工鞋，工作服等。

5%

2

電氣識圖、器件判別和工具準備

1. 能正確判斷元器件好壞；

2.能正確選用工具，合理使用例如螺絲刀、剝線鉗等；

3.能根據電氣圖紙選擇合適的導線及導線顏色等。

20%

3

電氣線路安裝與PLC程序編寫

按工藝規范要求安裝電氣控制線路，節約耗材。如果考題涉及PLC，按控制要求編寫PLC程序。

35%

4

功能調試

根據題目要求，完成電氣線路功能調試。

30%

5

職業素養

1. 能?chē)?yán)格遵守用電安全規范，認真聽從現場要求；

2. 能保持作業現場的清潔、整齊。

10%



考試項目三：典型機構裝配，考試時間30分鐘

序號

考試主要內容

能力要求

分值比例

1

作業環境準備和工藝文件識讀

1.能正確選用勞動保護用品；

2.能讀懂設備裝配圖紙及相關技術標準。

10%

2

典型機構安裝與調整

1.能正確執行安全操作規程；

2.能夠選擇合適的工具進行安裝；

3.能夠選擇合適的量具進行精度檢測；

4.能夠使用正確的安裝、調整方法進行安裝。

80%

3

作業環境的整理、整頓

作業現場保持清潔、整齊，工量具擺放到位。

10%

四、考試形式和題型分值

（一）考試方式

考試采用現場實際操作考核的方式。考試項目考試形式及配分詳見下表：

序號

項         目

分值

說明

1

簡單零件加工

35

實操考核

2

電氣線路的安裝和調試

50

實操考核

3

典型機構裝配

15

信息化考核



總分

100



說明：三個項目在組題時按100分配分，再按上表進行分?jǐn)?shù)折算相加后得到實際總分。

1.簡單零件加工考核

簡單零件手動加工要求考生在進入考場后領取備料，在規定時間內加工出符合技術文件的零件?？己它c(diǎn)內容詳見下表。

考試

項目

考試內容

考核點

簡單零件加工

職業素養

工作過程符合7S規范，勞動保護意識到位。

工具的使用

能正確選擇合適的工具進行操作。

量具的使用

能正確選擇合適的量具進行測量。

識圖

能夠讀懂零件圖，制定加工工藝。

平面銼削

銼削姿勢、方法正確規范。

尺寸的精度

保證各尺寸的精度在公差范圍內。

表面粗糙度

保證各加工表面的粗糙度在允許范圍內。

倒角的加工

根據圖紙要求對直角邊進行倒角加工。

螺紋的加工

根據圖紙要求能夠選擇正確的絲錐以及加工方法。

孔的加工

根據圖紙要求能夠選擇正確的麻花鉆和鉸刀，并能選擇正確的加工方法。

垂直度公差

保證平面與平面之間的垂直度在公差允許范圍內。

直線度公差

保證平面的直線度在公差允許范圍內。

平行度公差

保證對應平行面的平行度在公差允許范圍內。

職業素養

工作過程符合7S規范，做好勞動保護，安全意識到位，認真聽從現場指揮。

注：考題是把上述考點進行組合而成，考題難度適當調整。

2.電氣電路裝配和調試考核內容

電氣電路裝配和調試要求考生在規定時間內完成電氣線路連接和功能調試?？己它c(diǎn)內容詳見下表。

考試

項目

考試內容

考核點

電氣線路安裝和調試

識圖

能根據電氣線路圖準確挑選元器件、導線等。

元器件測量

能使用萬用表等對元器件進檢測，保證元器件質量。

工具使用

能正確使用螺絲刀、剝線鉗等常用電工工具。

儀表使用

能正確使用萬用表測量電阻、電流和電壓。

常見電氣控控制線路連接

能按圖正確連接三相異步電動機控制線路，例如正反轉電路、自動往返控制電路、Y-△降壓起動控制電路、順序控制電路等。

能使用PLC控制交流接觸器完成三相異步電動機控制。

職業素養

工作過程符合7S規范，嚴格遵守用電安全規定，穿戴好電工鞋、工作服等，安全意識到位，認真聽從現場指揮。

注：考題是把上述考點進行組合而成，考題難度適當調整。

3.典型機構裝配考核內容

典型機構裝配要求考生在信息化考核平臺上根據技術文件完成典型機械機構的安裝，掌握量具的使用方法、機械機構安裝過程等。

考試

項目

考試內容

考核點

典型機構裝配

作業準備和工藝文件識讀

1.熟悉機械結構裝配流程。

2.能讀懂設備裝配圖紙及相關技術標準。



典型機構安裝與調整

1. 能正確按安全操作流程完成裝配任務；

2. 能讀懂零部件的裝配圖、機械組裝圖等；

3. 能正確使用常用工量具和夾具；

4. 能按裝配圖完成機械部件的安裝和調整。

作業環境的整理、整頓

作業現場保持清潔、整齊，工量具擺放到位，聽從現場指揮。



（二）考試時間

簡單零件手動加工考核時間為60分鐘，電氣線路安裝和調試考核時間為90分鐘，典型機構裝配考核時間為30分鐘。

（三）命題方法

簡單零件加工、電氣線路安裝和調試項目、典型機構裝配項目編寫不少于5套難度基本一致的試題組成試題庫。正式考試時從每個考試項目中隨機抽取一題組合成考試卷。對手動加工零件的尺寸進行2-6處的修改。

（四）考評方法

簡單零件加工、電氣線路安裝和調試以人工評價為主，有條件的考點可采用人工評價和信息化評價相結合的方式。典型機構裝配在信息化平臺上考核，通過后臺處理完成自動評判。

五、說明

1.本考綱所覆蓋的技能領域：機械加工、機械裝配、基本電氣控制線路裝配、可編程控制器的使用。

2.適用范圍及年限：省中等職業教育機電技術應用、機電設備安裝與維修、礦山機電、化工儀表及自動化專業等，2019年。

六、考試樣題

(一) 簡單零件加工

1．按角度定位塊零件圖要求進行鉗工加工，達到圖樣要求。
