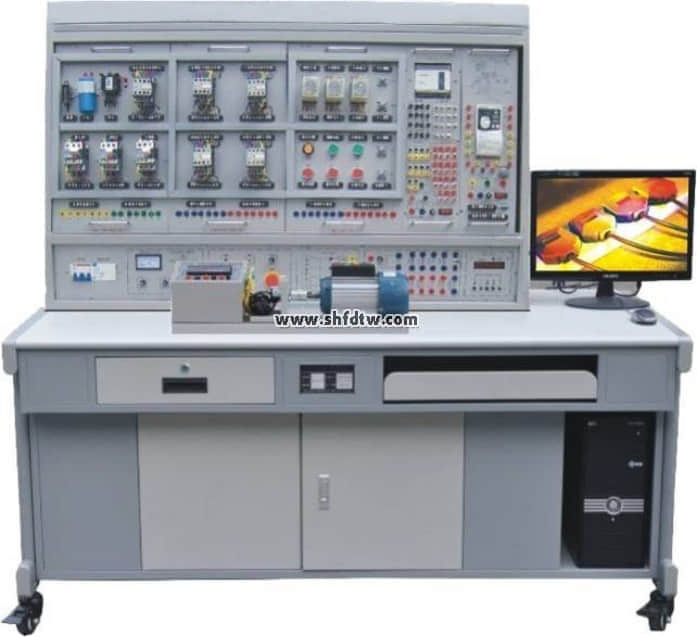

電氣綜合實驗臺
一、實驗臺參數性能總數
1、設備運行環境要求
實驗臺必須滿足現場電源：三相五線制，相電壓：AC 220V，線電壓：AC 380V，容許誤差±10%，電源容量10KVA，電源頻率：50Hz。工作環境：室內，溫度10至50℃，濕度<85%（無凝露）。
2、 設備安全技術要求
具有漏電保護，短路保護，過壓、欠壓、缺相、過載保護。采用低電壓控制技術，所有按鈕、旋鈕、操作手柄等都采用直流24V電源，確保學生試驗時的操作安全。實驗臺可靠接地，電氣回路對外殼絕緣電阻大于50MΩ。
3、設備結構要求
采用琴臺式操作臺結構，精細鈑金與焊接工藝制造，外表采用噴塑處理。實驗臺綜合性強，試驗現象生動直觀、使用、組網方便，既可以單臺使用，也可以多臺之間組建網絡通信使用，可以充分滿足大中專院校及相關科研院所的電氣自動化技術試驗。實驗臺穩定性強，易于維護。
4、實驗臺關鍵設備參數配置
PLC采用西門子S7-200小型模塊化PLC，工控機采用無風扇鋁殼散熱型工控機，體積小巧，防塵效果好，散熱能力強，運行穩定，工控機顯示器不小于19寸。變頻器要求性能穩定，功能豐富，非常適合教學實驗。
您只要致電：021-55884001（袁經理）
我們可以解答 可編程變頻器電氣控制綜合實訓裝置 的相關疑問！
我們可以幫您推薦符合您要求的 可編程變頻器電氣控制綜合實訓裝置，可編程變頻器電氣控制教學實驗設備 相關產品！
找不到所需產品？請點擊 產品導航頁
當前產品頁面地址：http://www.xykkt.com/productshow-80-2302-1.html
二、實驗臺常用的實驗功能
1、電氣繼電器常規控制技術
包括三相異步電機的按鈕啟停、正反轉、星三角降壓啟動等功能
2、PLC控制
可以實現開關量輸入輸出、時間和計數器應用、PLC流程控制、模擬量輸入和輸出信號的采集與運算、PID控制算法、PLC通信技術等。
3、變頻器應用
變頻器鍵盤控制、參數調試、變頻器電位器調速、多段速調試、PID控制等功能的實驗。
4、工業計算機監控
建立與PLC或變頻器的通信、完成開關量和模擬量等變量的采集和控制、實現工業計算機對現場控制器或執行元件的監視與控制。
