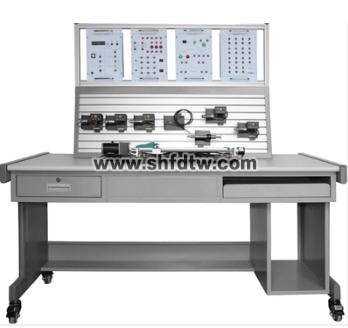

TW-C960工業傳感器應用技術實訓考核設備

設備包括十五種類型傳感器的應用，可以通過自由組合進行實訓。該設備的實訓指導書已提供二十個實訓項目的演練，書中每一個實訓項目有實訓目的、實訓器材、控制要求、實訓步驟，當中大量的原理接線圖、實物裝配圖、實物接線圖加上豐富內容的表格及文字介紹，使得實訓過程變得通俗易通。

控制器件由掛箱、模塊組成，可以根據實訓需求自行選用，如PLC控制和PID控制器控制等到。做到既簡單易懂又具備相當?shù)睦碚撋疃龋茏寣W生達到自行根據被測物品選用傳感器及控制方式，完全符合現代社會對電工高、新技能人才自主創新技能的培訓需求。

企業信息

一、設備參數概覽

1.工作電源：單相三線 AC220V±5%  50Hz

2.安全保護： 漏電保護（動作電流≤30mA），過流保護，熔斷器保護

3.額定功率：≤0.5kW

4.P  L  C :

5.電源電壓：AC100~240V

6.環境溫度： -10℃～40℃

7.相對濕度： ≤85%

8.外形尺寸： L1600×W800×H1386mm（±5%）

二、設備功能與結構

該設備主要由實訓桌、實訓屏、實訓掛箱、實訓模塊、實訓單元、產品配件包等組成。

實訓桌：桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

實訓屏：上下框架之間構成窗式導軌，實驗掛箱可在導軌上自由組合、移動、裝卸。實驗電源部分，裝有帶漏電保護器的斷路器，一組DC0-30V可調穩壓電源，一組DC24V開關電源，一組DC12V開關電源，配有電源指示、啟動按鈕、停止按鈕、啟動停止指示、急停開關、日光燈開關、揚聲器等器件。

實訓掛箱：外殼采用全鋼精加而成，表面靜電噴塑處理。掛箱內裝有可編程控制器48MR及擴展3A、數字電壓表、數字電流表、智能傳感器數顯表、智能溫控儀表、智能計數 計米表、按鈕、繼電器等元件。操作面板文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。裝有安全美觀的實驗插座，學生可以方便地利用迭插導線進行實驗。

訓模塊：外殼采用全鋼精加而成，表面靜電噴塑處理。有溫度加熱室模塊、超聲波傳感器模塊、光敏傳感器模塊等。操作面板文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。裝有安全美觀的實驗插座，學生可以方便地利用迭插導線進行實驗。

實訓單元：專用配套底座，采用鋁合金材料加工而成，可與鋁型材方便固定與分離。包括檢測元件、氣缸運動單元、數字量傳感器單元，十五個實訓單元可自由組合、任意更換，靈活應用于實訓項目中，裝有安全美觀的實驗插座，學生可以方便地利用迭插導線進行實驗。

產品配件包：由設備安裝、調試、實訓所需要的配件、配線、設備使用說明書等組成。
